Paso 2: Cortar con Make 123D
Una vez me trajo hacer esta forma en el 123D y tocó el violín con las opciones que te dan, fue capaz de aterrizar en una técnica de corte y ángulo que me gustó. También mantuve un ojo hacia fuera para flotantes pequeñas piezas que se rompen fácilmente. Después de una hora o así de estar jugando, estaba satisfecho.
El programa le da un lugar para poner en el espesor de su material, que también cambia el aspecto de su diseño. Usted querrá tener en cuenta al hacer su propia versión.
Puesto que Paul tenía un montón de acrílico tendido alrededor de su estudio, decidimos que antes de ir grande, primero haremos hasta un prototipo rápido usando un acrílico. Hemos reducido el modelo 1/3 hasta que era 12" de diámetro y fue con un espesor de 1/8" ya que teníamos más de esto en chutando alrededor.

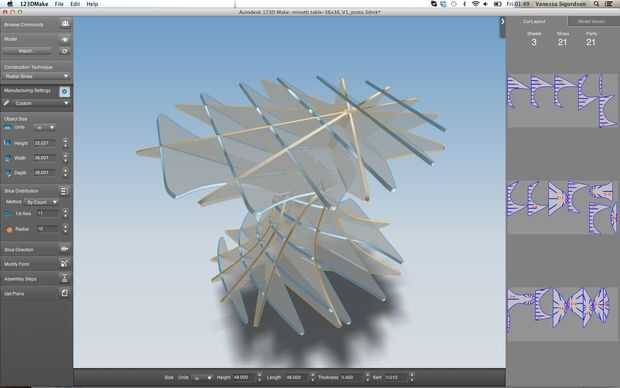

En el lado derecho de la pantalla, 123D Make muestra las líneas que se utilizan para cortar la forma de cada rebanada en cualquier material es decide usar. Mantener un ojo hacia fuera para piezas pequeñas que podrían romperse al corte o moverse y ajustar el número de segmentos o ángulos para encontrar el mejor resultado que se puede.

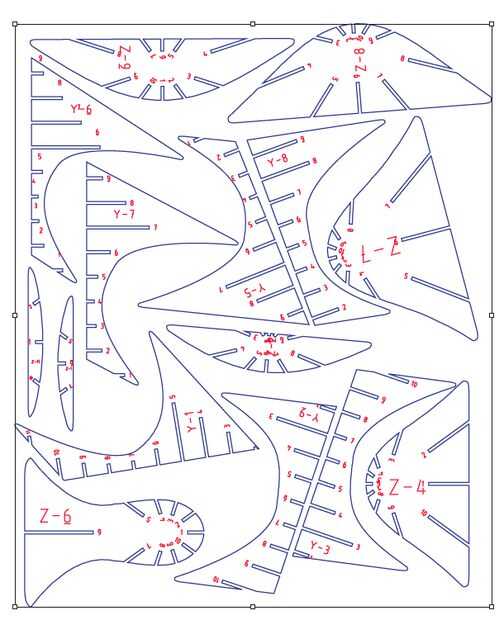

Pulsa el botón 'Obtener planes' y guardar los contornos de las rodajas. Opté por usar una extensión EPS desde que supe que esto sería fácilmente importar a Corel Draw. Por desgracia, 123D Make no tan bien en ahorro de material cortado por 'anidación' las piezas firmemente en uno otro. Pude hacerlo en Corel Draw con la mano pero esto tomó algún tiempo para reducir el número de 18 "x 24" hojas que tuve que usar. Independientemente de eso, vale todo. No anidando sus piezas es derrochadora y vergüenza en usted si usted no hace esto.
