Reutilizar un viejo router wifi para el internet de cosas (4 / 5 paso)

Paso 4: éxito! Ahora vamos a cambiar los pins de I/O

Ahora que está instalado el OpenWrt podemos tratar de alternar pines GPIO.

En mi Meraki router puedo ver pin GPIO 4 está conectado a un LED, si establece alta espero se encenderá el LED, si baja el LED se apagará.

Puedo usar utilidad de gpioctl de openwrt en la línea de comandos para cambiar este pin:

gpioctl set 4
gpioctl claro 4

Cuando este funciona como uno esperaría.

Vamos a hacer este pin I/O accesibles a través de la web.

Interfaz de administración de web de OpenWRT por defecto se llama LuCI. Para cambiar la configuración del servidor web se puede ver en /etc/config/uhttpd, pero para simplificar voy a guardar como-es por ahora, añadir archivos alrededor de lo que ya existe.

La raíz de nuestra web es www y scripts ejecutables en /www/cgi-bin

Crear un archivo ledOn y ledOff, como secuencias de comandos de shell que algo como esto:

#! / bin/sh
echo "tipo de contenido: texto/html"
echo "LED ON"
/usr/bin/gpioctl set 4
exit 0

Cuando termines de hacer seguro configurar correctamente permisos en estos archivos (chmod 755). Luego visitar en su navegador:

http://yourRouter/cgi-bin/ledOn

http://yourRouter/cgi-bin/ledOff

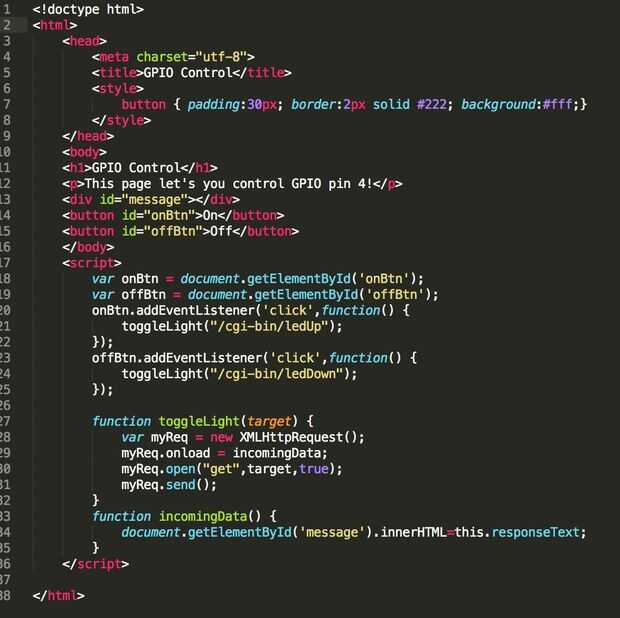

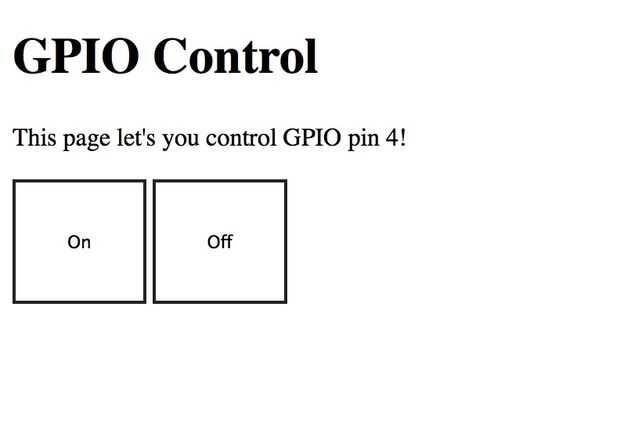

Con este trabajo puede tomar las cosas un paso más y crear un HTML page que utiliza AJAX pide controlar el estado del pin (código de muestra en la foto, ver anexo)
