Reutilizar los LEDs para la iluminación de la caja de sombra (4 / 15 paso)

Paso 4: Soldar un conjunto de cables en lugar de LEDs

Usé un viejo cable Cat-5 que he guardado para momentos como este. Era constante en el camino que conectado los cables y he utilizado el cable oscuro (azul en este caso) como los negativos (-) y el cable blanco como el positivo (+).

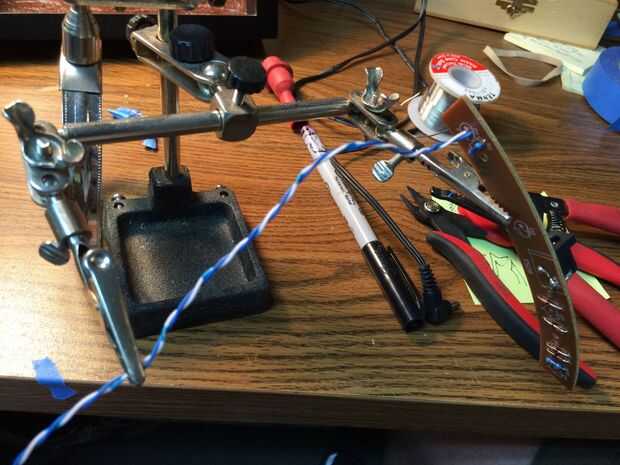

He dejado el cable extra largo, probablemente 6-pulgadas, porque no sabía exactamente cuánto tiempo lo necesito pero no lo quise demasiado corto. Puede que necesite calentar la soldadura en el circuito para poder pasar los cables nuevos. Este fue el momento perfecto para poder usar mi juego de herramienta de mano, que es tan útil en momentos como este. Fije la base de mi juego de manos en lugar con una abrazadera de resorte 6 pulgadas por lo que quedan.

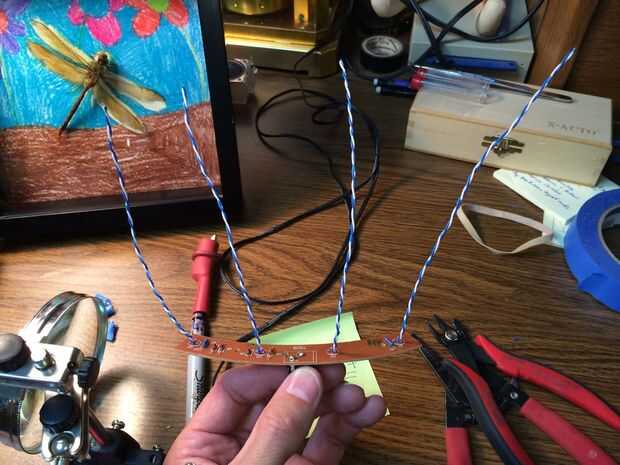

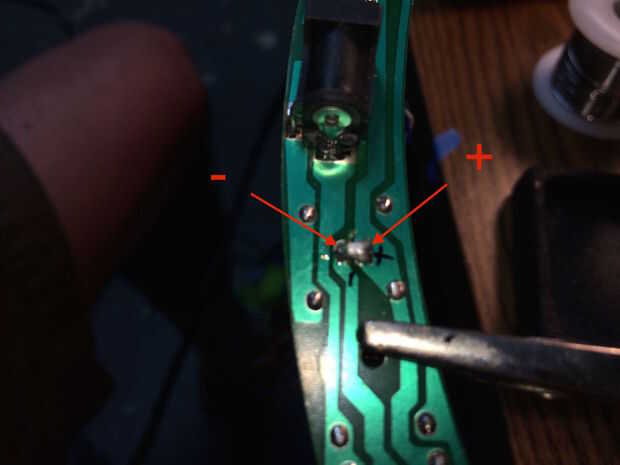

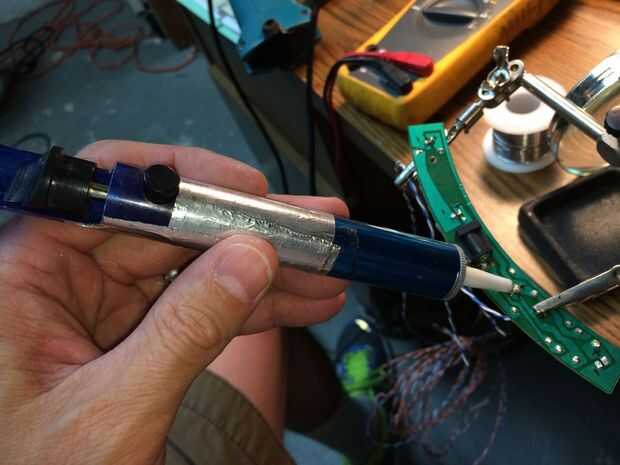

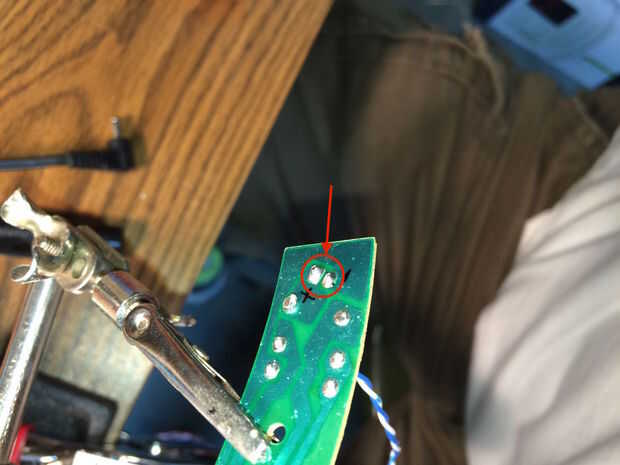

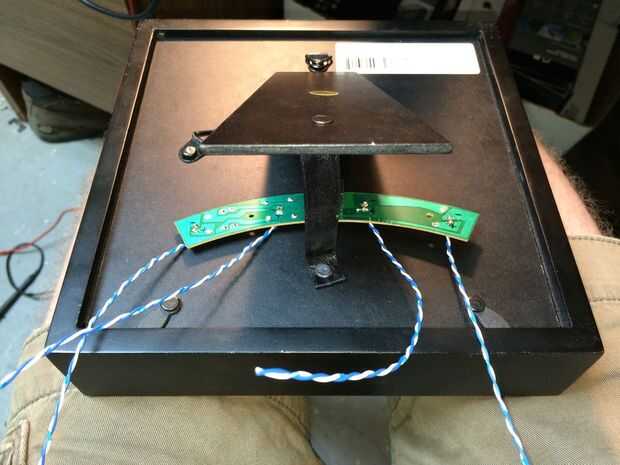

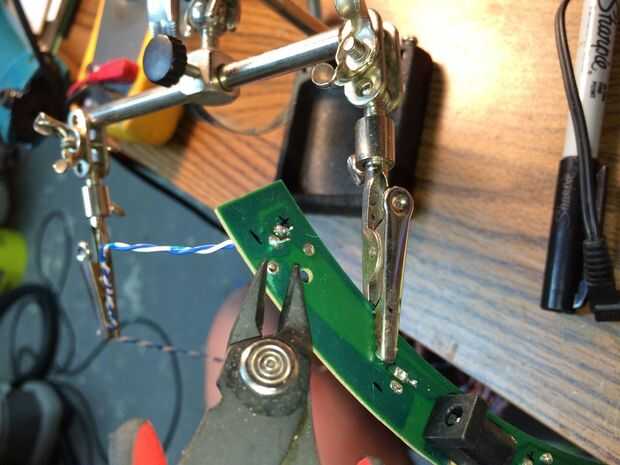

Después de empujar los cables a través de la placa de circuito añadí soldadura y soldar los cables en su lugar. Luego cortar el cable sobrante con un cortador rasante (conseguir uno si no tienes uno--son tan útiles). Asegúrese de no superar el positivo y negativo empalmes de la soldadura juntos como si me hubiera de suceder en la tercera foto. Simplemente calienta la soldadura y usa mi lechón de la soldadura para quitar y volver a soldarlos. Mira la siguiente foto para ver como luce un buen conjunto de empalmes de la soldadura (había ya cortado les con mis cortadores al ras). En la segunda a la última foto se pueden ver los cuatro juegos de cables estén soldados en su lugar. Finalmente les muestro una foto de donde tengo pensado montar la placa de circuito.
