Paso 4: montaje
Asamblea

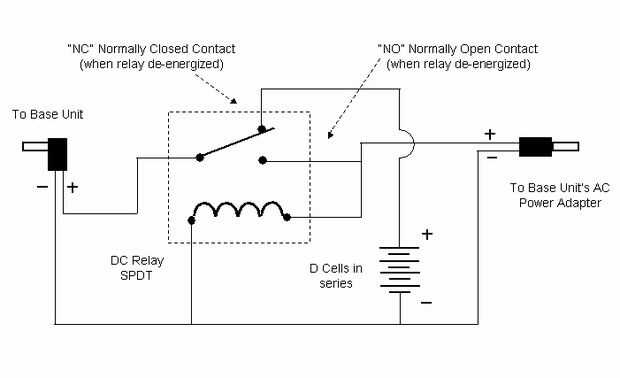

La Asamblea es bastante básica si hace referencia al dibujo esquemático. Si había pagado más atención al tamaño de las batería titular vs el interior de mi caja, yo no habría tenido que hacer un trabajo con mi herramienta dremel para moler algunas dentro de las esquinas de mi casilla para que las cosas queden bien.

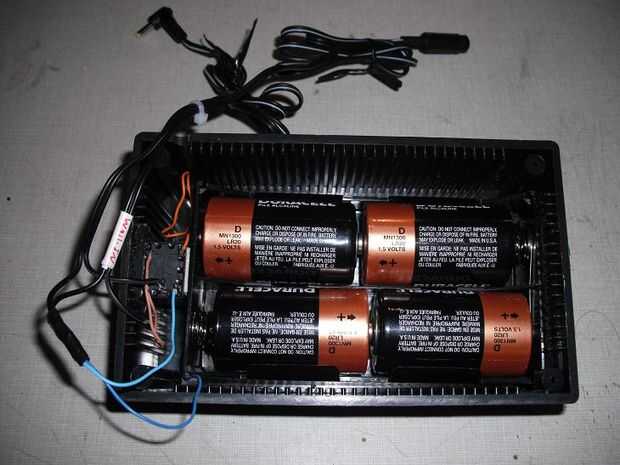

Utilicé un trozo de cinta de doble cara para fijar el relé pequeño al lado del soporte de la batería. Entonces, estas dos partes calcen bien en el caso. Luego soldar el resto de los cables a las conexiones expuestas en el relé. El relé debe venir con un diagrama que muestra qué pines son para ello.
Entonces hice una pequeña muesca en el lado de la caja de los cables de entrada / salida salir. Una abrazadera pequeña en el interior de la caja proporciona liberación de tensión para los cables.
