Resbalador de la cámara accionada lineal DIY (15 / 23 paso)

Paso 15: Barra Clip

Después de decidir a ir con una varilla roscada en lugar de una cadena, hemos probado muchas ideas sobre qué tipo de sistema se acople a la varilla roscada para mover el carro a lo largo de los corredores. Al principio hemos montado un pequeño soporte con un orificio roscado. Esto funcionó muy bien pero limita nuestra capacidad para mover el carro rápidamente arriba y abajo el control deslizante. Después de una semana de pruebas de aparatos diferentes, encontramos que el mejor método parece ser tan simple como un pin de ropa. Hemos aprovechado los hilos al final de la ropa pin y montado en el carro. Esto funcionaba bien pero decidido que podríamos hacer una versión de aluminio de la clavija de ropa que funcione poco mejor.

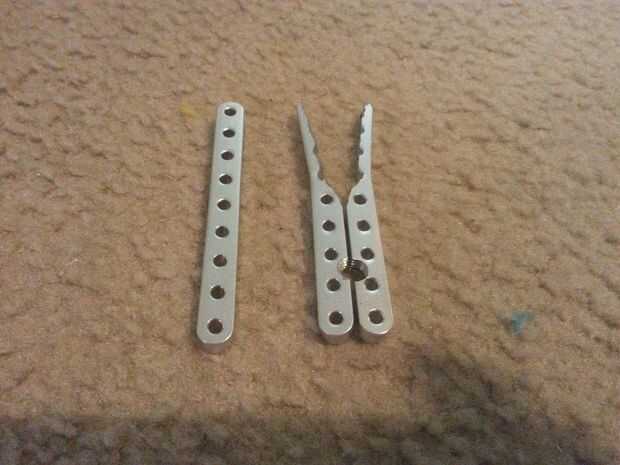

1. Tomar las dos barras de aluminio de 3 pulgadas (de la Ciudad de Servo) y sujetarlos firmemente al lado de uno. Entonces, usando un taladro. Taladre un agujero para que la mitad está en una barra y la mitad está en el otro. Luego toque hilos de rosca en los bares mientras que todavía está sujeta a

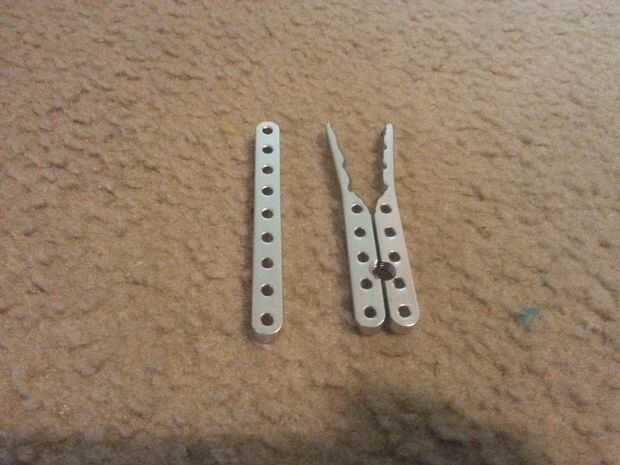

2. Moler o cortar diagonalmente para hacer una forma de pin de ropa.

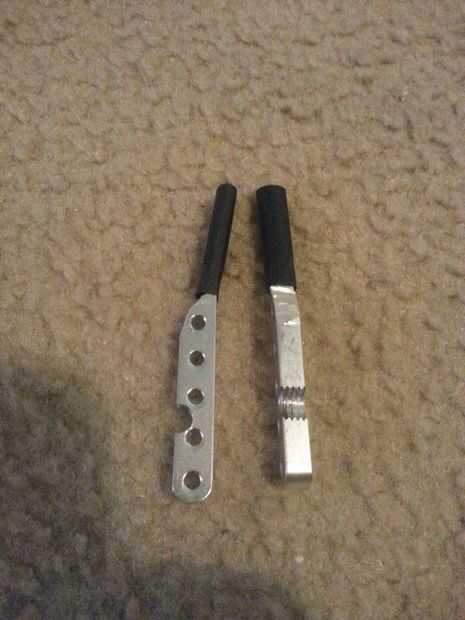

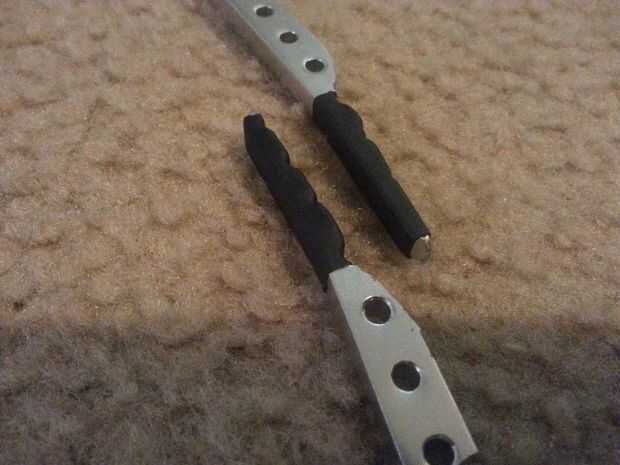

3. Añadir alguna tubería del encogimiento del calor para cubrir el suelo abajo de la parte.

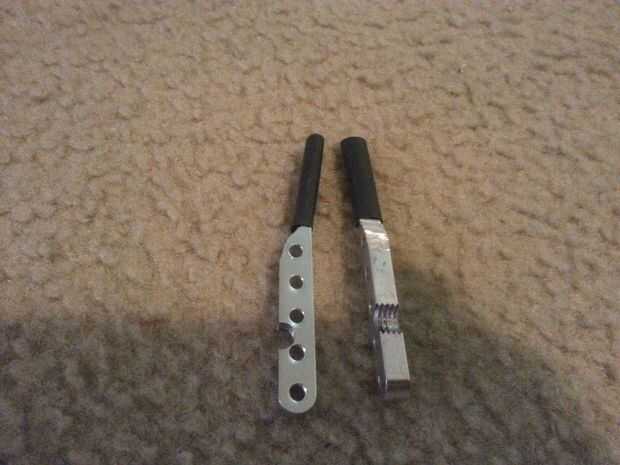

4. Moler dos muescas más allá del hoyo perforado cerca del final.

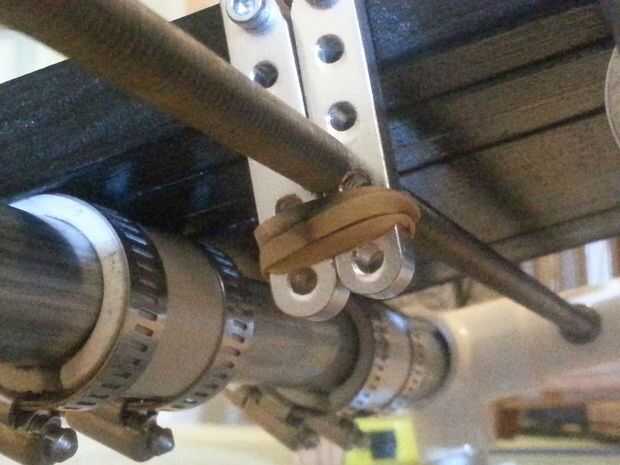

5. Las barras de la abrazadera de la varilla roscada y añadir la banda de goma.

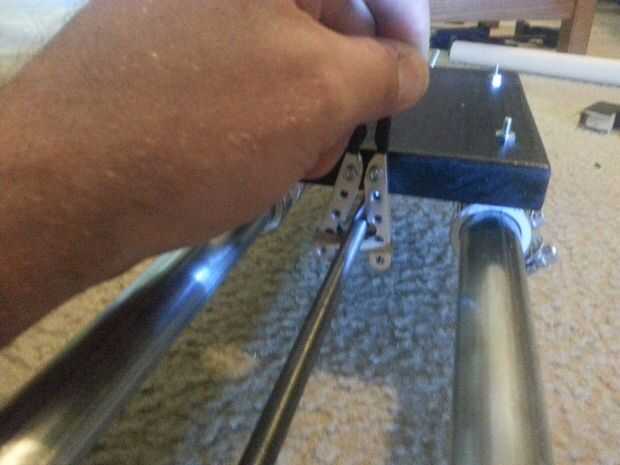

6. El carro cerca de las varillas y marque en el carro donde las barras se encuentran con el transporte.
7. Agujeros de eneldo dos correspondientes a las marcas realizadas.

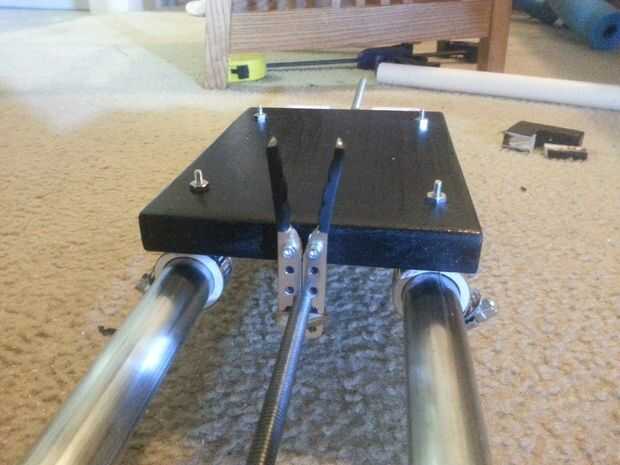

8. Montaje de las barras para el transporte.
