Reproductor de música (2 / 4 paso)

Paso 2: Hacer el reproductor

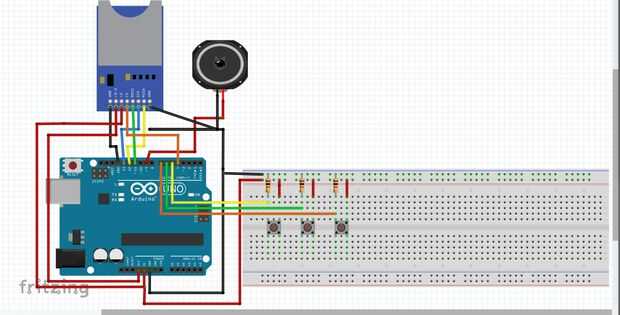

Crear el circuito como se muestra en la imagen de fritzing arriba. Hacer que le cable lector de tarjeta SD correctamente como usted no quiere riesgo de dañar tu tarjeta SD. Aquí están todas las conexiones de la tarjeta SD. (No necesita preocuparse de éstos si están usando un escudo de SD, pero si utilizas un módulo necesita alambre para arriba.)

 +-----------+---------------------------------+| SD module | Arduino (UNO) | +-----------+---------------------------------+ | Gnd | Gnd | | 3.3v | 3.3v | | 5v | 5v | | CS | pin 4 (Pin 53 on Arduino Mega) | | MOSI | pin 11 (Pin 51 on Arduino Mega) | | SCK | pin 13 (Pin 52 on Arduino Mega) | | MISO | pin 12 (Pin 50 on Arduino Mega) | | Gnd | Gnd | +-----------+---------------------------------+

Además, la conexión será como sigue:

  • Altavoz - Pin 9 (Pin 11 en el Arduino Mega) (esto es necesario para la biblioteca TMRpcm que se utiliza con este código)

Los interruptores deben conectarse a la clavija 5, 6, 7 (respectivamente - retroceder al primer archivo, Play, siguiente).

El código que he escrito requiere biblioteca TMRpcm (tienes que descargar desde https://github.com/TMRh20/TMRpcm/archive/master.zip)

Visite el IDE de Arduino. Incluir la biblioteca descargada por ir a dibujo > Biblioteca incluyen > Añadir Zip file.

Ahora cargar el código dado a continuación en tu placa de Arduino.

 Note : If you are using Arduino Mega, you need to make 2 changes in the code.1. Use pin 11 as speaker pin instead of pin 9. 2. Use pin 53 as CS pin instead of pin 4.
