Paso 3: El electricidad esquema

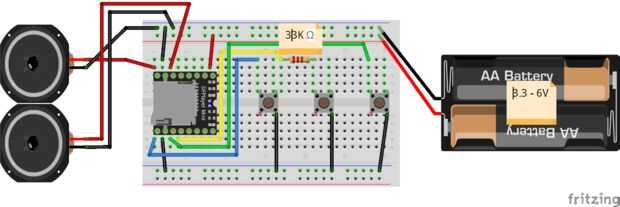

Es ahora tiempo conectar toda la electrónica. Para hacerlo, por favor, mira la imagen. Nota: usar un 4 x batería AA, por lo que la batería es diferente!
Después de conectar todas las piezas te, asegúrese de que el diseño es tan plano como sea posible. Eso significa que tienes que pulsar su resistencia a la protoboard. También trate de doblar las patas de alambre por lo que también son tan planos como sea posible.
Utilice el soldador para asegurarse de que los cables no desconecte de los altavoces.
Comprobar si su diseño. Poner la tarjeta SD preparada dentro del módulo de mp3. Pulse el botón derecho 3 veces. Música debe empezar a jugar. Compruebe si todos los botones funcionan correctamente:
- Click botón izquierdo debe ir a la canción anterior
- Pulsado botón izquierdo debe bajar el volumen
- Haga clic en botón central debe reproducir/pausar la canción
- Haga clic en botón derecho debe ir a la canción siguiente
- Botón derecho presionado debe aumentar el volumen
Explicó

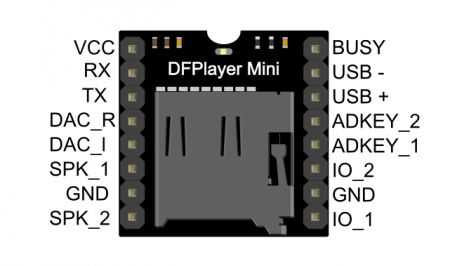

El módulo reproductor de mp3 es capaz de reproducir música, no es necesario un Arduino para hacerlo. Lo único que necesita es una fuente de alimentación de 3.3V-6V, que está conectado a VCC y gnd en entradas / salidas.
Puede conectarse un máximo de 2 altavoces en el + para el SPK_1 y SPK_2 salidas. -Lado de los altavoces vuelve a la tierra.
para controlar el reproductor de música, necesita botones. Las salidas de IO_1 y IO_2 son fáciles de conectar. Dan un voltaje predefinidas, que tiene que volver a la entrada de gnd del módulo mp3. El botón play/pause es otra historia.

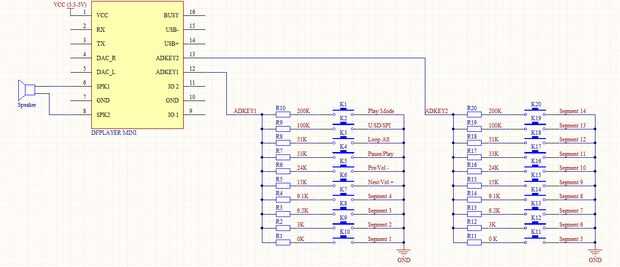

A través de la salida de ADKEY_1 puede colocar varios botones. El mp3player sabe bruja acción a tomar, debido a la resistencia que se coloque. Si se coloca una resistencia de ohm k 33, el botón será reproducir/pausar la música.
