Reproductor de música fiesta de ruleta (3 / 7 paso)

Paso 2: Configuración del Hardware

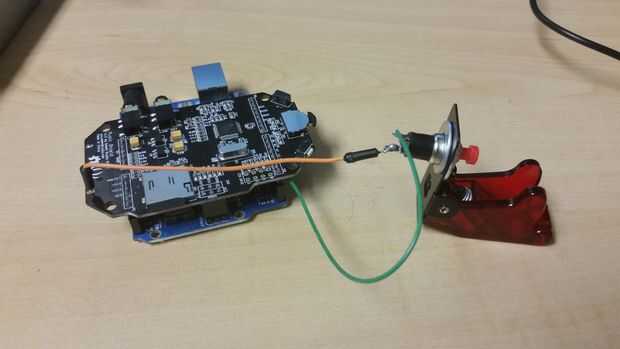

Se trata de una generación de hardware bastante luz ya que el escudo de MP3 contiene casi todo lo que necesitamos. De hecho usted puede incluso salir con no hacer nada pero colocar el escudo de la música y encender el tablero si lo desea. Si quieres un poco más estilo aunque usted puede fácilmente conectar un interruptor de diverso estilo, en mi caso un botón con un rojo interruptor de tapa.

En el código, se selecciona el volumen del botón en la pantalla, el pin 3, como el inicio a todo y seleccionar una canción al azar. Si no estás añadiendo su propio interruptor todo lo que necesita hacer es asegurarse de que el botón V + es accesible.

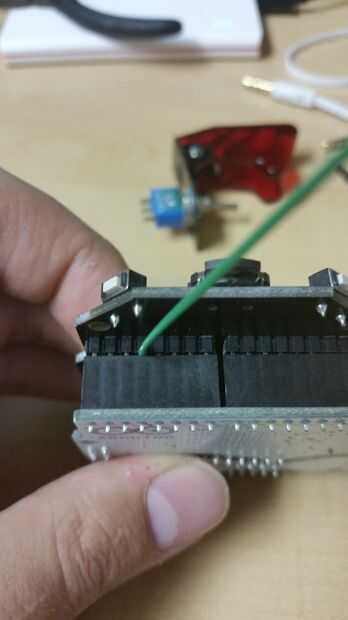

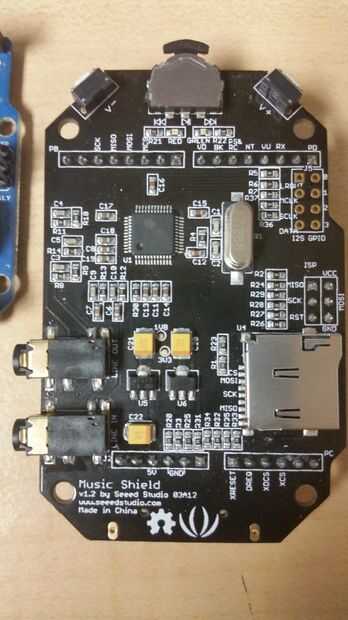

Si están aderezando las cosas entonces empezar por doblar el pin "VU" arriba y fuera del camino en el escudo. Este es el cuarto pin de la derecha en el lado con los botones y corresponde al pin de "3" en el Arduino. Si tienes que conectar tu propio conduce al interruptor hacer antes de proceder.

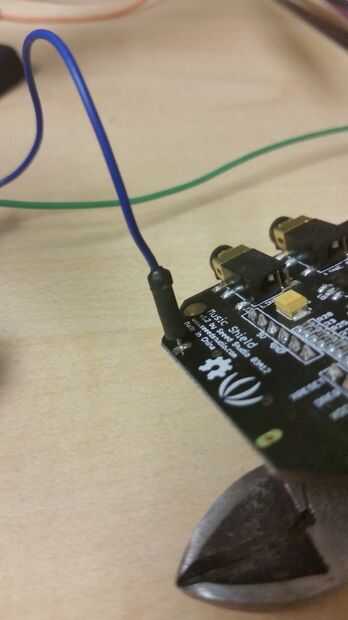

Con el pin del hilo de su conmutador se puede conectar en el espacio que dejó vacante. Finalmente encontrar la manera de cablear el interruptor a tierra, utilicé un lugar vacío en el escudo que se supone para apoyar un conector de 30 pines para iPod y el escudo encima del Arduino de la palmada.
