Reproductor de música Android en vez de Arduino y Sensor (1 / 4 paso)

Paso 1: HARDWARE

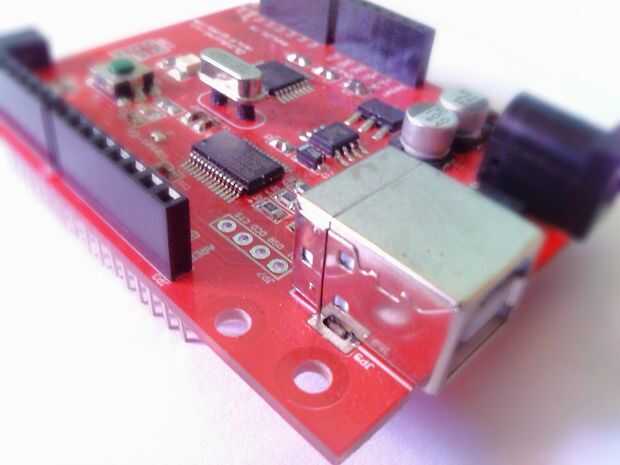

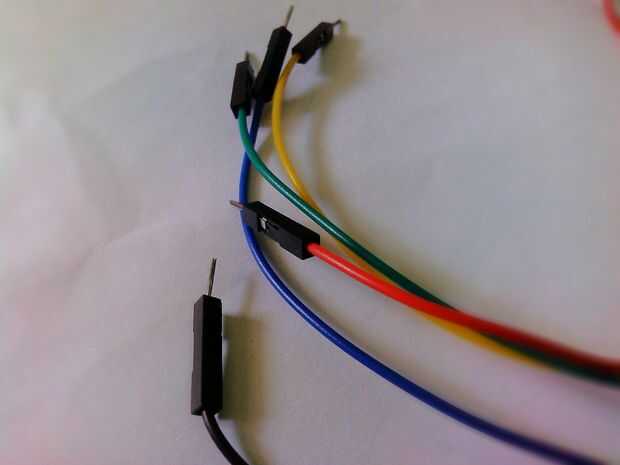

Usted necesitará su Arduino, módulo bluetooth, sensores, tablero y cables aquí

1. en primer lugar, preparar los materiales.

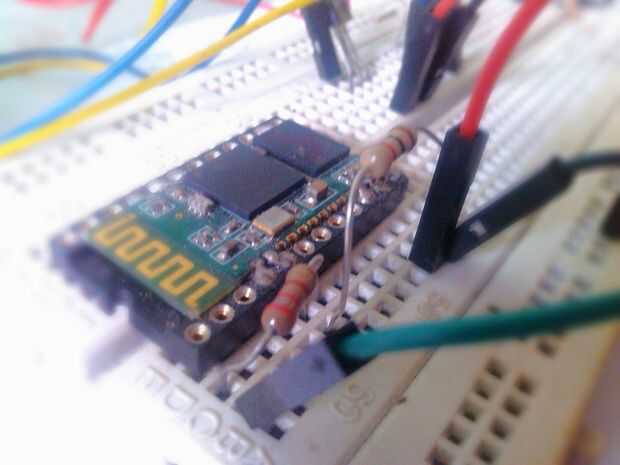

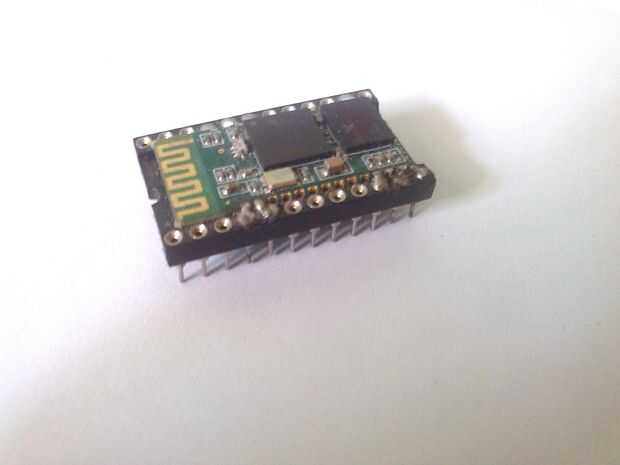

2. Conozca sus pernos. Estoy utilizando el módulo bluetooth HC-05 en este prototipo, es compatible con cualquier módulo de bluetooth. Usted puede consultar esta página.

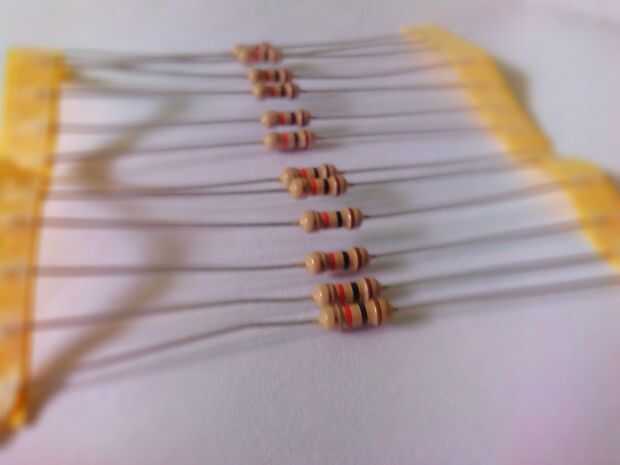

3. después de conseguir el derecho de pasadores, encienda el módulo mediante la conexión de 3, 3V y tierra al pin de Vcc del módulo y pin de tierra respectivamente. Tu teléfono Android sólo recibe datos, por lo tanto necesitamos solamente pin Tx del Arduino al pin Rx del módulo. Por favor siga el divisor del voltaje correcto o puede ver el mágico humo blanco aparecen unos. Yo uso 220 ohmios y 1 k ohmios.

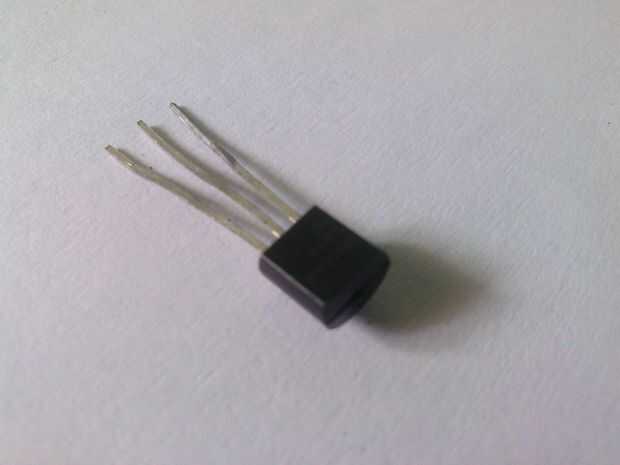

4. después de configurar el módulo, permite comenzar con los sensores. También necesitará saber el nombre de cada pins para una conexión apropiada para el LM35. Por favor consulte este útil instructables.

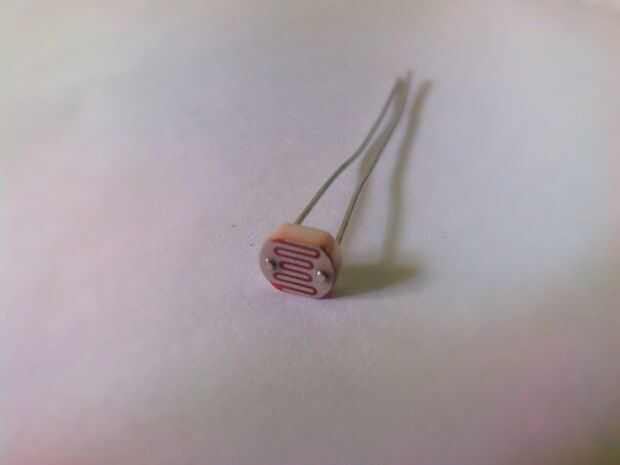

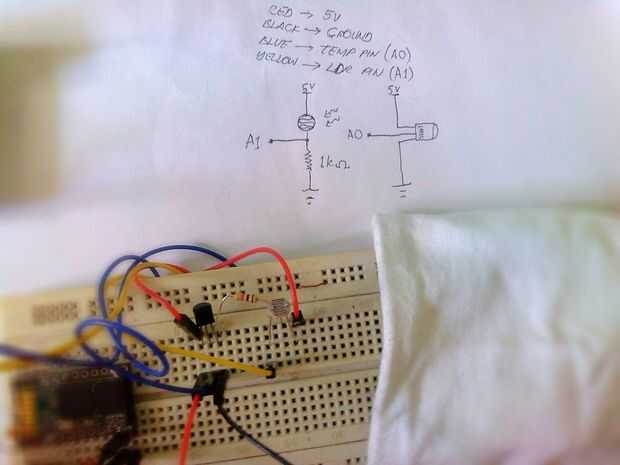

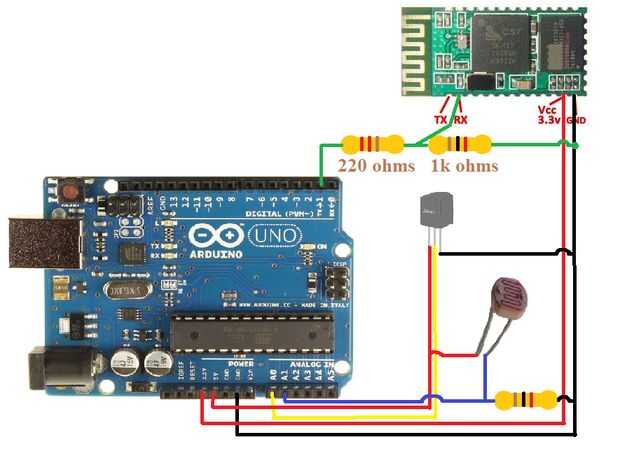

5 Conecte el pin de señal del LM35 a A0 de Arduino. Para LDR (resistor dependiente de luz), no necesita preocuparse por las clavijas, resistor del ohmio de la resistencia 1k (marrón negro rojo) para conectar a tierra y LDR un perno a la resistencia de ohmios 1 k, mismo pin de LDR donde resistor del ohmio 1 k conectado, conectará este nodo a A1 de Arduino y el otro pin del LDR a 5V. El circuito está en la fotografía.

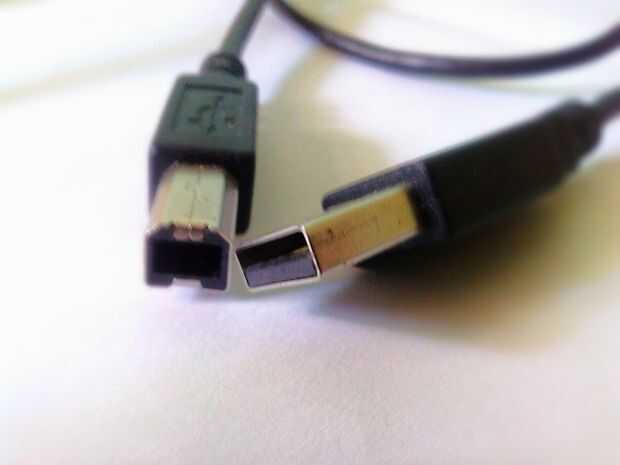

6. y ahora ya está. Conecte el cable USB para programar el Arduino.
