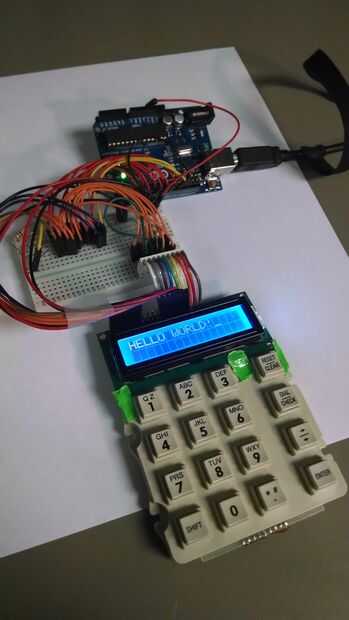

¡ Hola! Este es un tutorial para producir un dispositivo de composición de texto utilizando un Arduino con almacenamiento de texto y devolver las capacidades a la consola serie. En su forma actual no es útil y es más de un ejercicio entretenido, pero la configuración del hardware y el código pueden expandidas o incorporados a otros proyectos como una forma relativamente barata para componer texto. Con la adición de un escudo GSM o 3G y cambios en el código de menores y adiciones, esta configuración podría utilizarse realmente como un simple teléfono de envío de texto.
Aquí está un vídeo de demostración de la mayoría de la funcionalidad, incluyendo la entrada de texto, envoltura de línea, pantalla-claro, espacios, sangía, salida serie y al final del menú de la composición, con el volver a mostrar de texto almacenado en caracteres, así como la capacidad de salida un mensaje final y claro la exhibición y el almacenamiento.
Se necesita:
Un Arduino (utilicé un Uno R3)
16 x 2 LCD (con o sin luz de fondo, su elección. Diferentes tamaños podrían ser utilizados con alojamiento en el código)
Un protoboard, jumpers macho-macho y macho-hembra (depende de cómo permanente se trata y qué encabezados son donde)
5 x 2 resistencias de ohm k
resistencia ohm 1 x 240
Los valores de resistencia no son nessisarily en piedra, los 2k los probablemente podrían ser subtitulados con cualquier cosa 1k, 5k, y la 240 podría ser 100-500, pero no hacer garantiza que aquellos cooperen (probablemente serán sin embargo). Uno de los 2 k y el 240 se utilizan para crear un divisor de tensión para el contraste de la pantalla LCD. Normalmente esto se logra con un potenciómetro, para sustituir como se sienta.
