Réplica de campana de la libertad (2 / 9 paso)

Paso 2: Creación de geometría

Me encontré con dimensiones de la campana de la libertad real en http://www.ushistory.org/libertybell/more/virtual.htm.

• Circunferencia alrededor del labio: 12'-0"
• Diámetro en labio: 3'-9 13/16" (45 13/16")
• Circunferencia alrededor de la corona: 7'-6"
• Diámetro en la corona: 2'-4 5/8" (28 5/8")
• Labio a corona: 3'-0"
• La altura sobre la corona: 2'-3"

Inicialmente planeaba construir el tamaño completo de la réplica, pero decidí que esto haría inmanejable; superar mi espacio de almacenaje limitado; ser demasiado grande para el flotador y no cabría a través de la mayoría de las puertas de mi casa. He utilizado el 75% de las dimensiones anteriores. El proceso de construcción confirmó la reducción para ser una buena opción ya que una versión de tamaño completo habría requerido más material en mi inventario de chatarra.

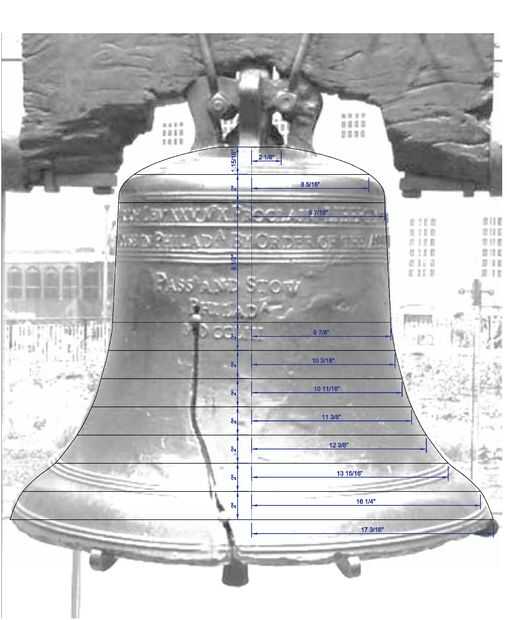

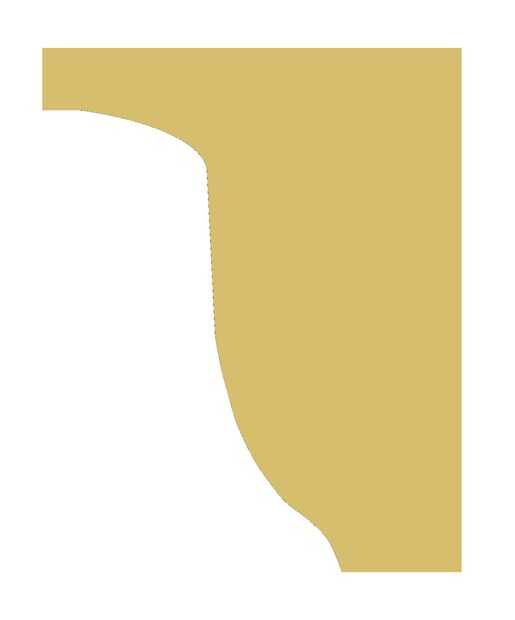

He descargado una imagen de http://www.winnipesaukee.com/forums/showthread.php?t=14356 y había insertada en AutoCAD como una trama. Entonces trazó el contorno. Escala de la trama y me trazó el esquema para que coincida con las dimensiones del 75% lo más cerca posible. Luego presenta una cuadrícula horizontal espaciada 2" para representar el espesor del XPS. En la base de cada capa, había acotado su radio. También corte una plantilla de cartón perfil negativo para uso en la verificación de la forma como escultura progresó.
