Repare o reemplace el arnés de rca estéreo Pioneer caro! Bricolaje

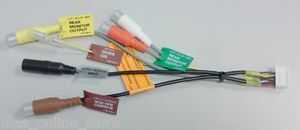

se trata de una simple instrucción paso a paso para cambiar o reparar sus pionero coche estéreo RCA los arneses en la mayoría de los modelos (verificado) hasta los modelos de 2012 BTXXX de a / v y navi cubiertas que utilizan una fila 2 pin configuración de pines de 10-32. Esto requiere algún conocimiento de montaje de conectores eléctricos, esquemas y posiblemente alguna soldadura.  Tenga en cuenta, si otra cosa que un arnés del OEM instala en la cubierta se puede anular su garantía! Proceda bajo su propio riesgo

1. Si usted no tiene un arnés o no tienen el conocimiento de conectores eléctricos, fuertemente sugieren que comprar un arnés de repuesto de un vendedor o el fabricante.  Esta instrucción debe ser utilizado bajo su propio riesgo y no lo hacen y no asumirá responsabilidad alguna por cualquier daño que pueda sufrir su equipo o usted mismo.

(si tienes tu arnés existente o el esquema de las conexiones para su estéreo específico, vaya) ** si no tienes alguna idea de cómo obtener una copia de tus esquemas de las unidades, Google es tu mejor apuesta o encontrar a alguien que está dispuesto a darle imágenes detalladas de "qué va dónde" y no intenta "adivinar" sin algún tipo de referencia.

** Los conectores de componentes pequeños en la mayoría pionero A estéreos de V son del modelo «PADP» de conectores JST (Japon menos soldadura terminal).  Estos (PADP) es los pequeños, rectangulares marfil o sólidos blanco color conectores que tienen un tono pin (espaciado) de 2mm y varían en cualquier lugar de 10 a 32 pins entre 2 filas.  Esto es estándar de pioneros más una / conectores de rca v coche. Tenga en cuenta que por lo general puede volver a configurar otros arneses de cubiertas para trabajar con tu propio mazo de cartas que tienen el mismo número de pines y conectores necesarios, que pueden ser más costo efectiva para usted dependiendo de sus necesidades.  La captura sólo es necesita pasar por el proceso de averiguar cuántos pins y qué parte del número del arnés es... que es fácil

2. ahora después de averiguar cuantos pins es el conector usará este número de parte: PADP-xxV-1-S
-Usted reemplazará el «XX» con el número de pines que es el conector.  10 pernos = DPPA-10V-1-S; 16 pernos = DPPA-16V-1-S

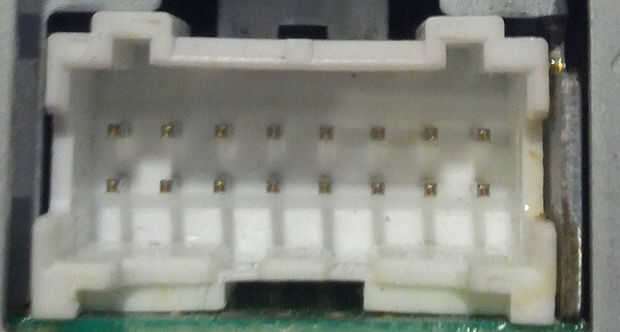

-A continuación encontrará fotos del conector "encabezado" que se monta en la cubierta, éste es de 16 pines.
-La "S" al final del número de pieza indica un color específico, "blanco".  Hay otros colores pero esto no es importante.
-A continuación, necesitará obtener los pines para el conector del PADP, número de parte: SPH-001T-P0.5L, orden tantas como su conector requiere además algunos extra por si acaso.

** el mejor lugar para conseguir estos conectores es DigiKey, Cruz hará referencia el número de pieza el número de parte.

3. este es el paso más importante, (re) construcción del conector.  Te recomiendo soldar cables a los pines si no tienes las herramientas que prensan apropiadas, estos pines son muy pequeñas y fácilmente dañadas. Colocación de los pines en el conector es ** muy ** importante para evitar cualquier daño o mal funcionamiento de su equipo.   Prestar atención a la polaridad (+ positivo, - negativo, motivos, etc.) o puede causar daños irreversibles a su unidad principal.

Instrucción adicional no es necesario en este punto, su básicamente leyendo esquemas e instalación de pernos.  Una nota importante es si usted puede conseguir una copia del manual de servicio de fábrica, tiene un pinout exacta de tu unidad principal, lugares de pin, etc..  Había reconstruido mi arnés de receptor dvd dvh-p5000mp con la información anterior.  Su vale la pena ahorrar unos cuantos dólares, así que disfruta.

Chris U.
