Reparar un roto serie 3 TiVo (2 / 3 paso)

Paso 2: Fuente de alimentación

Por lo tanto, vamos a tratar de reparar la fuente de alimentación.

Hay dos cosas que puedes hacer aquí - totalmente reemplazar la fuente de alimentación con uno de WeaKnees, o asumir que el problema es errores condensadores y cambiar los condensadores malos usted mismo.

Retirar la fuente de alimentación

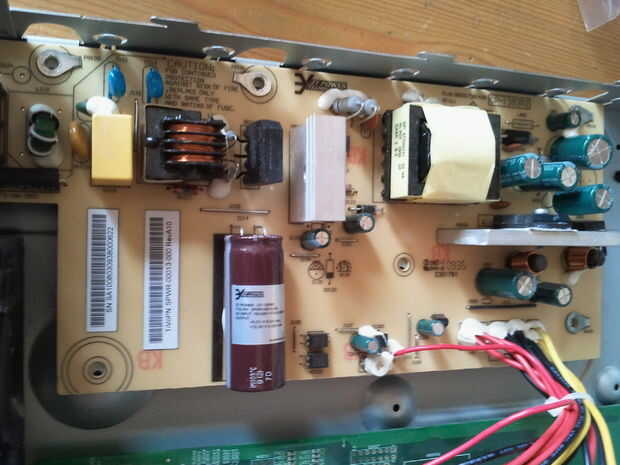

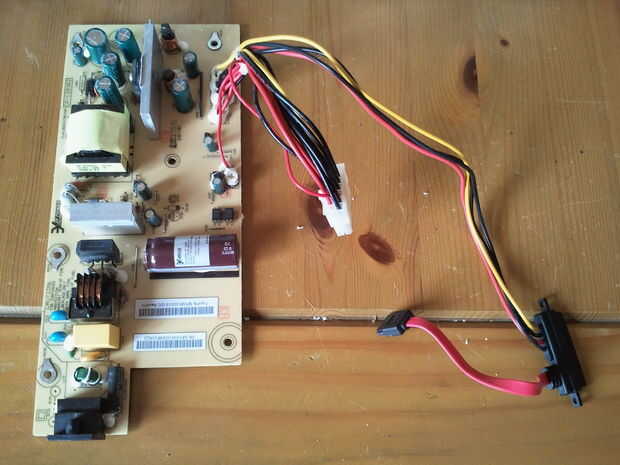

El tablero de la fuente de poder es a un lado de la unidad. Abra el TiVo utilizando el destornillador T10 y usted debe ser capaz de identificarlo. Puede quitar la fuente de alimentación de la unidad quitando los tornillos T10 manteniendo la Junta, los tornillos T8 sosteniendo el conector a la placa base y luego desconectar los cables hacia los conectores de la Motherboard, Tarjeta madre y disco duro (ver primera imagen).

Comprobación de la fuente de alimentación

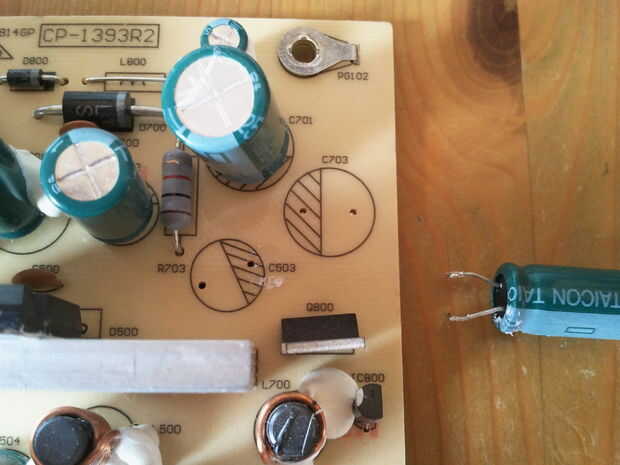

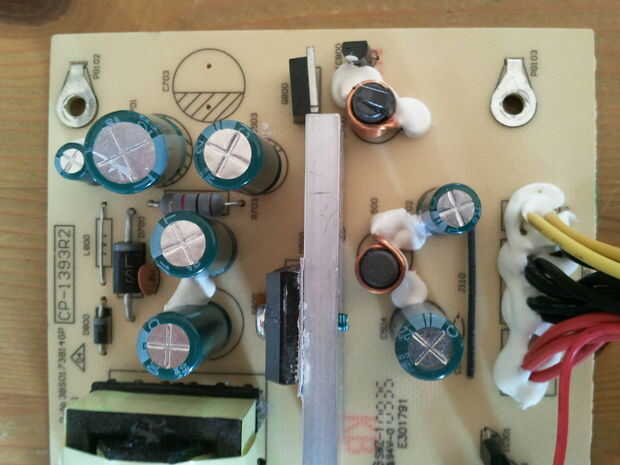

Echa un vistazo a todos los condensadores (ver tercera imagen). ¿Alguno de ellos parecen ser convexa ligeramente en la parte superior? ¿Son cualquier electrolito que se escapa? ¿Tiene alguna explotó (esto es un giveaway muerto)? Aunque ninguno parece ser convexo, puede todavía necesitan reemplazarse. Puede ser una buena idea simplemente reemplazar los 4 de los condensadores principales (los círculos de verde azul izquierdos de la imagen 3) como sólo cuestan sobre 20c - 50c cada uno de todos modos. Estos están etiquetados C501 - C504 de la placa base.

Una vez que sabes que vas a reemplazar los condensadores, conseguir sustituciones. Obtener el mismo número de uF y el rango de voltaje igual o superior (por ejemplo, puede reemplazar un 2200uF 10V con un 16V 2200uF si quieres). Los condensadores están etiquetados en sus lados con la calificación; los más comunes que usted necesita son los cuatro 10V 2200uF; también puede cambiar los dos condensadores de 47uF 50V (C801 y C113).

Quitar los condensadores viejos

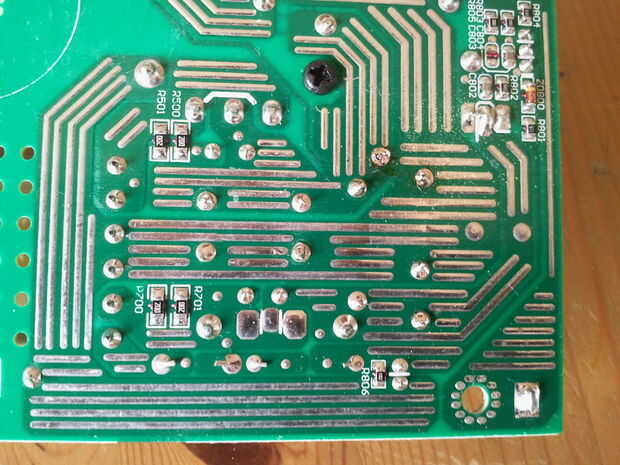

Desoldar los condensadores viejos de la mesa, retirar y limpiar los agujeros de y soldadura bloqueo. Puede que necesite quitar el pegamento blanco que sujeta en su lugar.

Instalar condensadores nuevos

Coloque los condensadores nuevos en lugar. Tenga en cuenta que el cable - ve del condensador va en el orificio de sombra - no volver al frente o no funciona. Soldar en su lugar y finalmente enganche el alambre de repuesto.

Prueba

Ahora han reparado la fuente de alimentación! Tal vez...

Si tienes un multímetro, puedes probar el voltaje de salida es constante 12V y 5V. O, puede volver a montar la unidad, puesta en marcha y ver si inicia correctamente.

Si no arrancar, luego echan a la soldadura o el problema con el disco duro.
