Reparación de un pequeño motor eléctrico de DC (6 / 7 paso)

Paso 6: otros motores 1

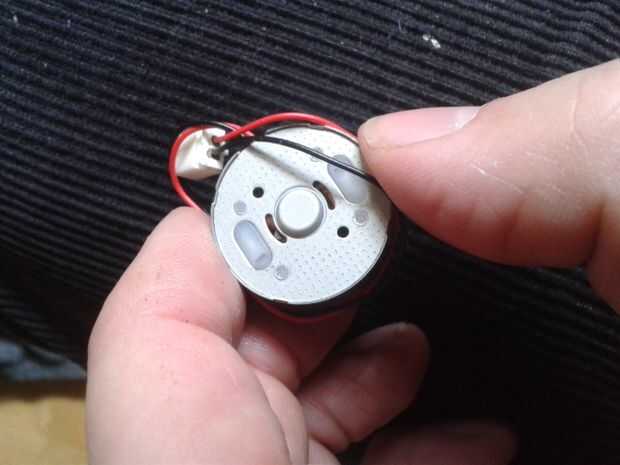

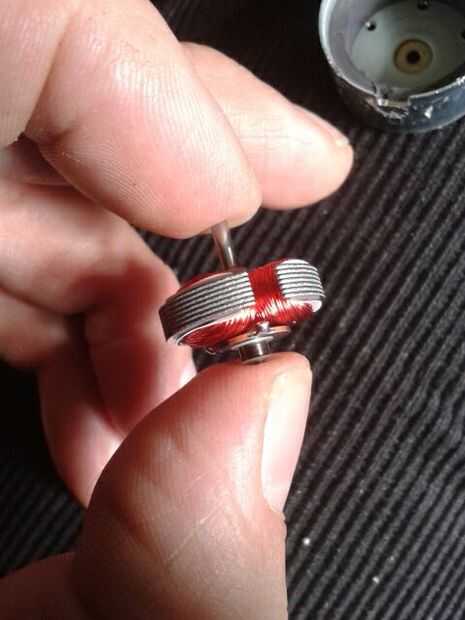

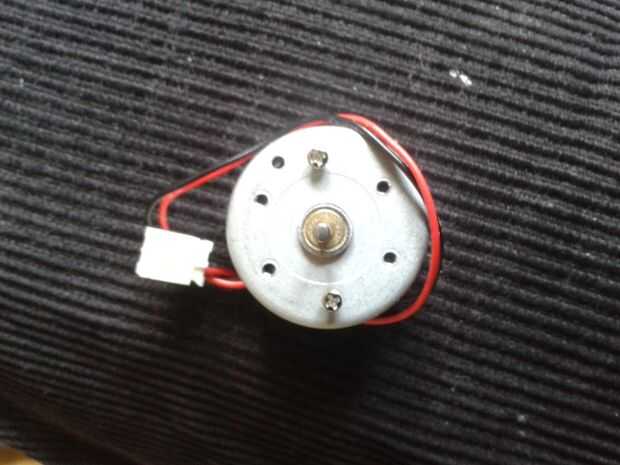

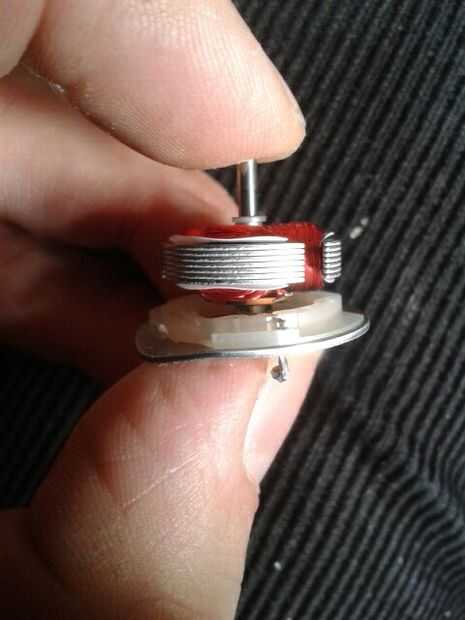

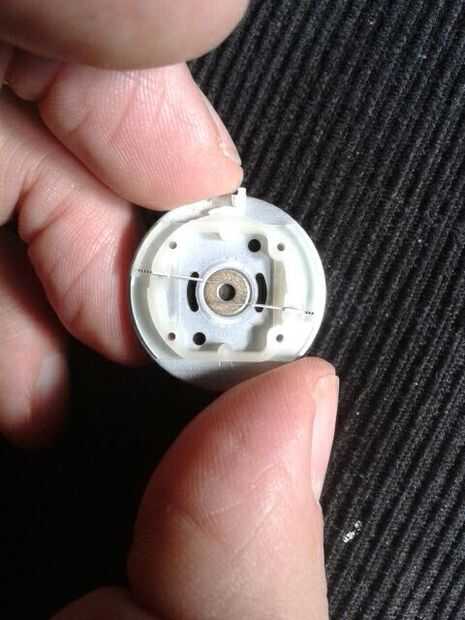

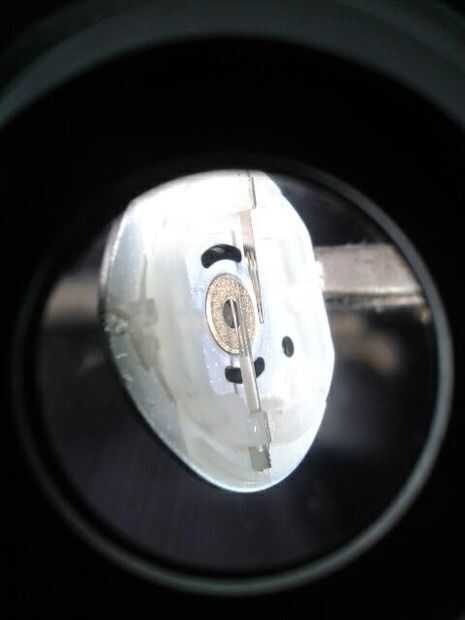

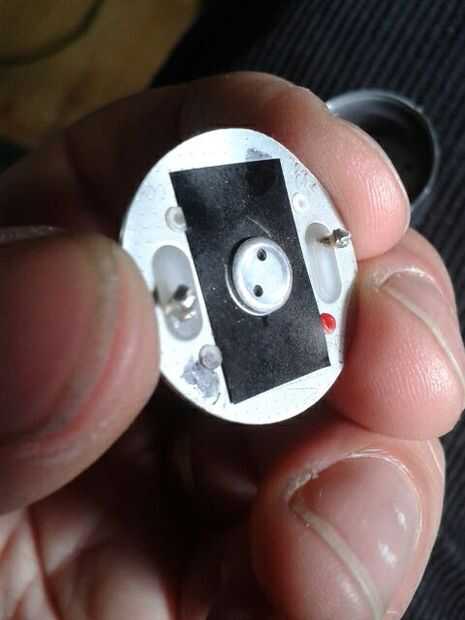

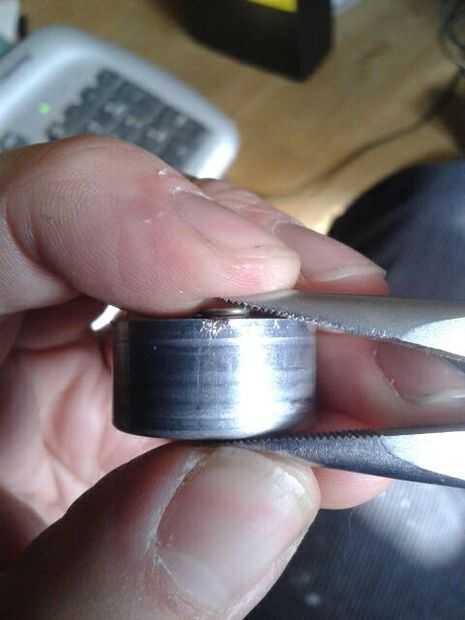

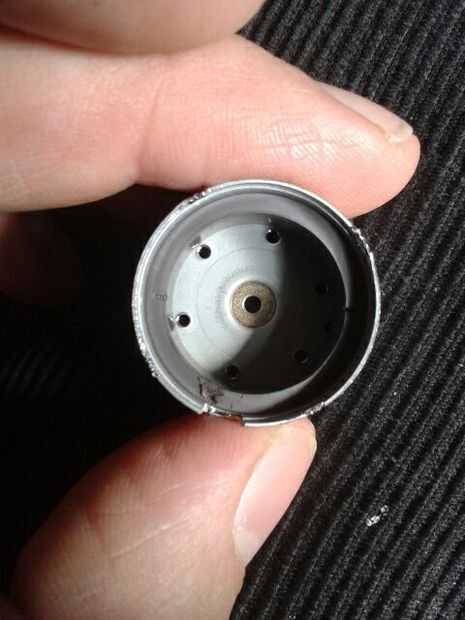

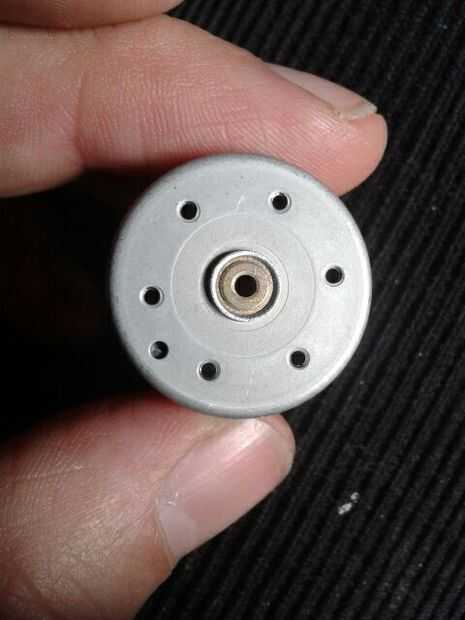

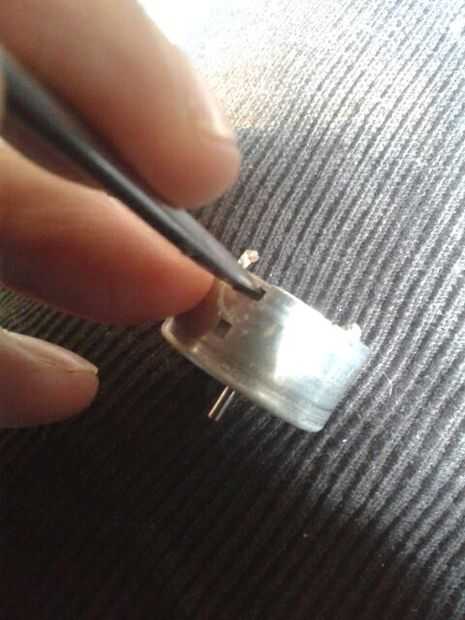

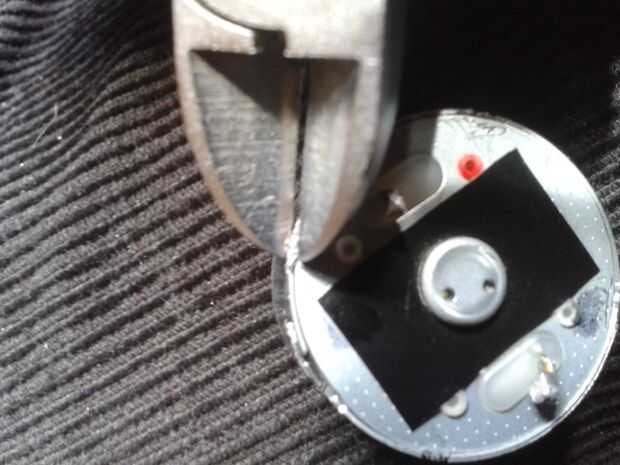

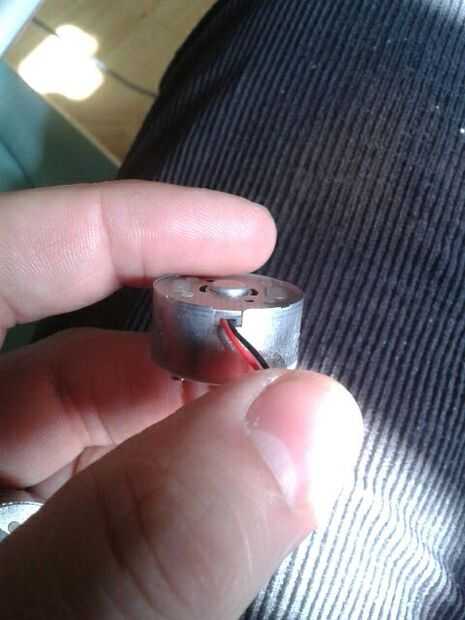

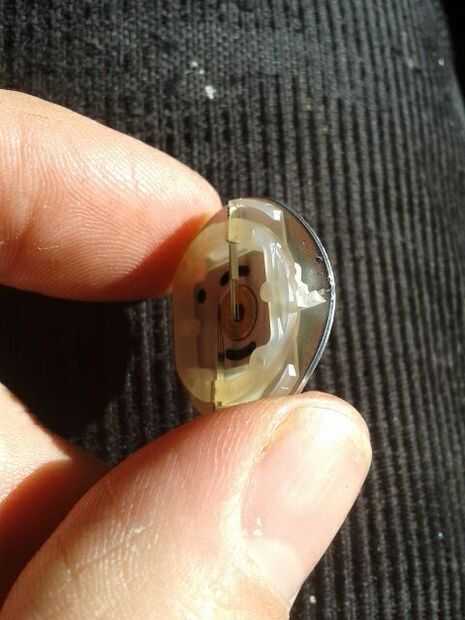

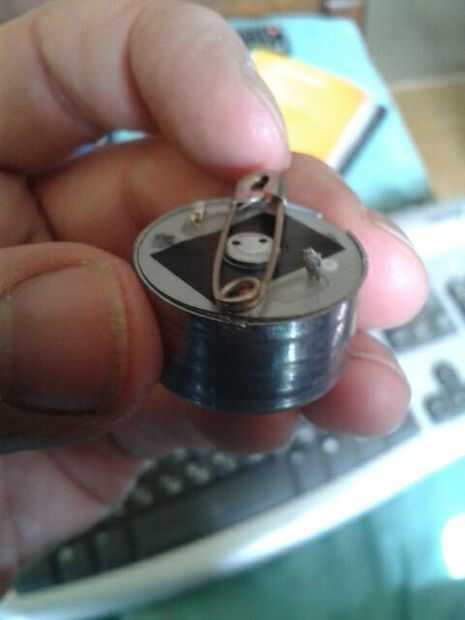

recientemente haber racionalizado mi pila de unidades de cd de rescate en partes útiles pensé abra uno de los motores pequeños para arriba para mostrar los intervalos de pequeños motores de cepillado son similares. Este uno (son realmente fotos de 2 diferentes motores aquí uno con cables conectados uno que fue soldado a un pcb) funcionó el mecanismo de la bandeja. La placa fue estacada en (el caso es presionado lo suficiente dejar salir y mover) tuvo trabajo cuidado con un par de cortadores pequeños de deshacer. Entonces inserta un destornillador pequeño en lo que es el puerto del cable en la versión por cable y trenzado para quitar la placa trasera. Esto no sólo doblado la placa trasera pero también dañan los imanes de campo (que parece estar la tira flexible utilizada en tarjetas de pantalla magnética) como he insertado el destornillador más allá del caso. En este caso, los cepillos son alambres bien que esto significaba que el conjunto de armadura tiene que insertarse en la placa trasera antes de volver a armar el caso. su posición revisado y ajustado con una aguja de coser. Una vez vuelto a montar la placa trasera estaba presionado back en lugar usando alicates de punta larga y un alfiler como una tuerca pequeña o una pila de arandelas habría hecho en su lugar. Esto también straightend la placa trasera y el motor sigue siendo funcional a pesar de los daños causados en el desmantelamiento.
