Reparación de puerta de barra de pánico (2 / 9 paso)

Paso 2: El mecanismo y cómo funciona

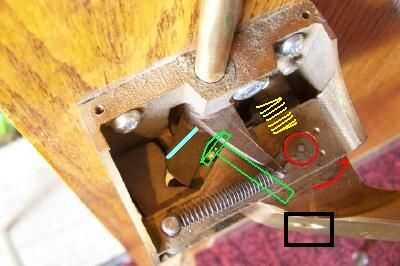

Este punto de vista mira hacia abajo en el mecanismo de arriba. Se ha eliminado la cubierta del mecanismo. Los dos agujeros superiores son visibles en el casting. El cuadrado negro rodea el orificio donde se inserta la llave hexagonal para bloquear y desbloquear el pánico mecanismo de la barra. El contorno verde es un thd especial 5/16 "x 18. tornillo de fijación con un extremo de la cúpula. Cuando la barra antipánico es empujada hacia la puerta, la porción de la barra en el mecanismo gira alrededor del eje que se indica por el círculo rojo en la dirección de la flecha roja (sentido antihorario). La cabeza abovedada del tornillo de fijación viene a alinear directamente opuesto a la línea azul pálida, que representa un punto plano en el marco del mecanismo donde la cabeza abovedada viene a descansar como el tornillo de fijación Gire a la derecha para extender en longitud. Las líneas amarillas representan un pesado resorte que hace difícil introducir el eje rodeado en rojo si se desmonta el mecanismo. Otra vez volver él todos juntos es un trabajo de dos hombres. Uno empuja contra el muelle mientras los otros insertos el eje. Incluso entonces no es fácil.
