Reparación de luz de fondo / aduana tira led (2 / 3 paso)

Paso 2: Construir la tira llevada

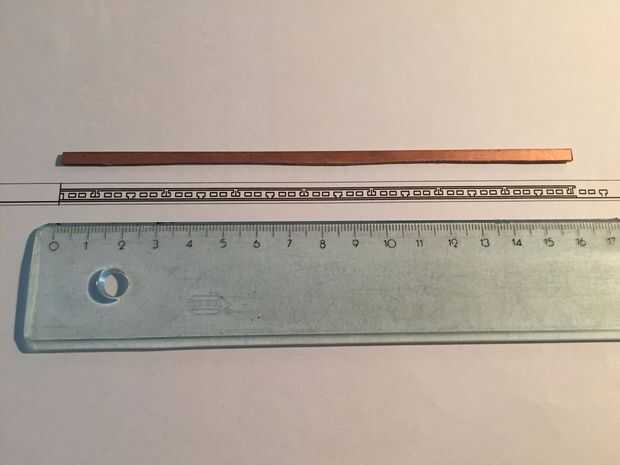

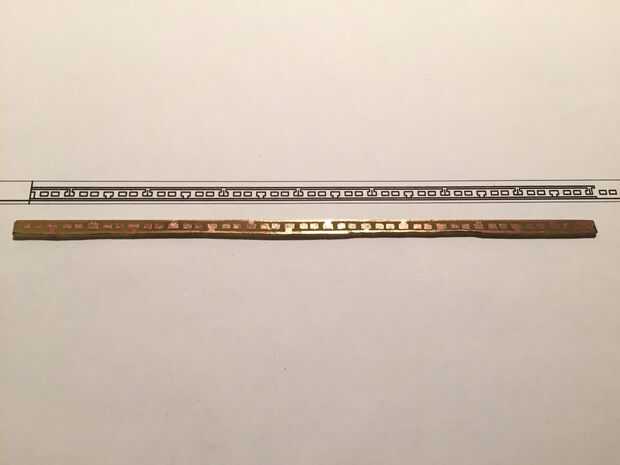

Antes de que podemos soldar nada en absoluto, tenemos que hacer el pcb personalizado. Iniciado por cortar mi pcb a medida y a imprimir la plantilla. Usé el método de transferencia de tóner para transferir el diseño y grabado al agua fuerte la placa con cloruro férrico. Hay un montón de guías disponibles aquí en instructables en cómo hacerlo.

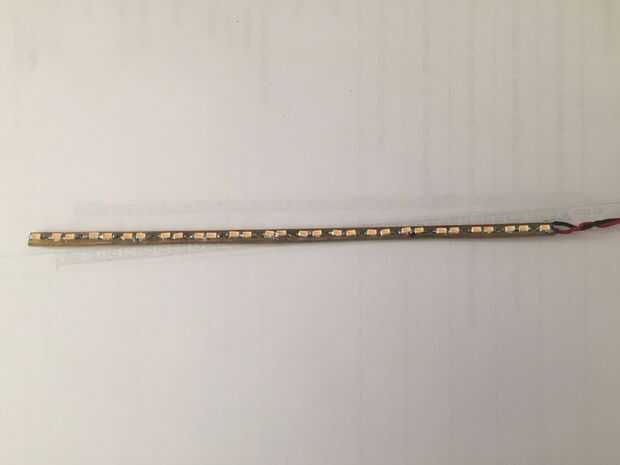

Una vez listo nuestro pcb, es hora de soldar los leds y resistencias. Esto es trabajo tedioso, así que tómate tu tiempo y ser paciente. También, asegúrese de que se prueba la polaridad de los leds antes de soldar. Usé algunos blu-tack para sujetar pequeñas piezas en su lugar mientras se suelda.

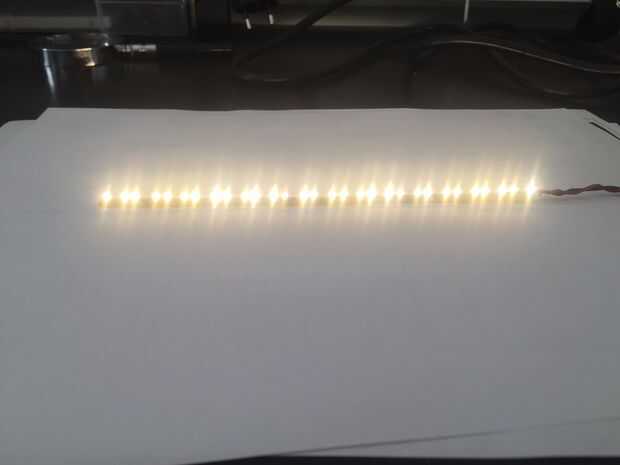

Como se puede ver en la foto, la tira de led es muy luminosa. Ahora que nuestra tira de led, podemos instalarlo en el osciloscopio.
