Reparación de conector de auriculares con Neutrik NTP3RC (2 / 4 paso)

Paso 2: Preparar los cables


Ahora para la parte más difícil.  Los cables en el cable son muy muy pequeñas y muy fáciles de cortar con una cuchilla de afeitar. Yo sugeriría no utilice cualquier alicate para esto.

Una forma segura de quitar el aislante externo [plástico] es colocar la hoja de afeitar sobre el aislamiento y gire suavemente el cable por debajo.  Usted cortará alrededor del aislamiento de goma para que simplemente tire de ella y llegar a los cables.  Si se coloca demasiada presión, usted cortará a través de los alambres.

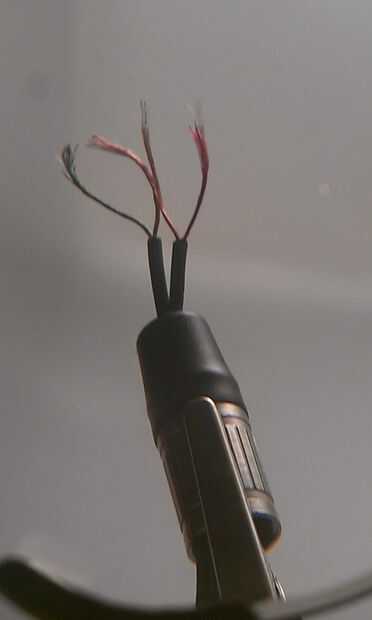

Ahora necesita el cable de alimentación a través del cañón de la NTP3RC antes de comenzar a soldar.  Este barril se atornille en los otros componentes del gato.  El extremo de la goma enfrenta a los auriculares y la pieza de plata enfrenta a los cables expuestos.  La imagen es incorrecta, sin embargo he añadido una nota informándole de la orientación correcta.

Separe los cables. Para mi los auriculares, el colorante es:

Verde = izquierda
Rojo = derecha
Cobre = tierra

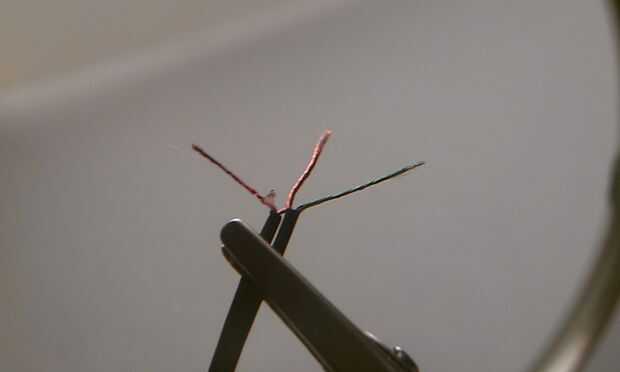

Tuerza los cables de dos tierra.  No te preocupes la cadena
Gire el rojo y el verde de la torcedura.
