¿Reparación analógico PSP 1000 (4 / 6 paso)

Paso 4: circuitos

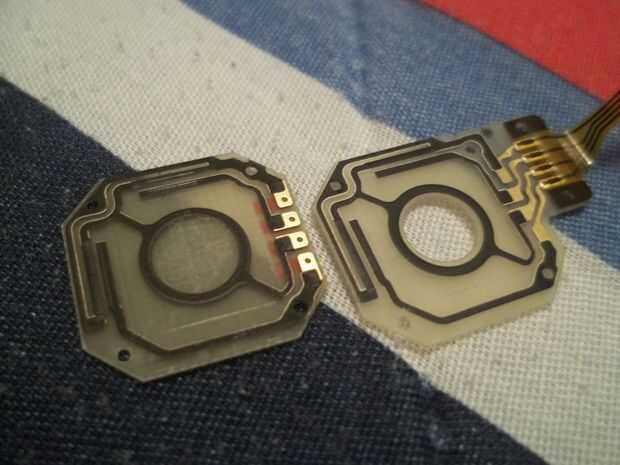

Te darás cuenta que los dos circuitos son bastante diferentes, el de la 3000 tiene un cable de cinta que se le atribuye, de la 1000 no.

También verás que el de la 3000 tiene un agujero en el medio, el extremo de los palillos del trozo a través de este agujero, no estoy seguro de por qué Sony diseñado el quid esta manera pero lo que sea...
Creo que una placa de circuito de un 2000 tiene 4 almohadillas en el lado opuesto de la 1000 y tiene una forma similar a los 3000.

Así que ahora que tienes 2 opciones, puede perforar el agujero en el centro de la placa de la PSP 1000 o simplemente trate de usar la Junta 3000.
Cubriré los pros, contras y los métodos de ambos.

Pros:
1000 board
-Más compatibilidad
-(In a Sense) menos trabajo

Junta de 3000
-Tasa de respuesta
-Función análoga suave

Contras:
1000 board
Función análoga más áspera de la-(possibly)

Junta de 3000
-Más trabajo
-Podría no caber

Ahora permite llega a lo que es, ¿vamos?
Junta de 1000
Primero conseguir aproximadamente un poco más pequeño que el agujero de una broca, o conseguir una herramienta dremel.
Perforar el interior del círculo. Tenga en cuenta que el orificio determina los límites de la analógica.
Más suave los bordes de su orificio, más suave el analógico.
Lo mejor aquí demuestra más adelante.
Te recomiendo lijar los bordes del agujero después de finalizar y ejecutar un hisopo de algodón alrededor de los bordes, más capturas, el más áspero el borde. no esperar nunca una prueba de no captura, circuito de los tableros se hacen de fibra de vidrio y cogerá casi siempre en el extremo microscópico de una fibra de fibra de vidrio.

Junta de 3000 (Compatibilidad desconocida)
Prueba y conseguir el cable de cinta de la Junta así como usted puede aquí.
¿Conseguir algún alambre fino (30 AWG a lo mejor? Yo no soy bueno con el medir...)
Pele aproximadamente un 1/4 a un 1/2 cm de la capa del alambre y luego el estaño el alambre expuesto.
Los cables en las teclas en el tablero de circuito que la cinta fue unida a la soldadura.
Luego suelde los cables a la placa madre de la PSP, teniendo en cuenta la orientación de las almohadillas, para soldar los cables mal resultará en la analógica no funciona bien. Mira la manera original tablero de nub fue orientado, esto te ayudará mucho.
