Paso 4: El circuito
Amplificador de audio
Puede conectar la plataforma de hélice directamente al altavoz en cuerpo de Rodolfo, pero el audio será muy tranquilo. Así que usted necesitará amplificarlo a ser escuchado. Yo he construido el amplificador usando un LM386, un amplificador de audio pequeño común. Aquí es cómo conectar cada pin en el LM386;
- Pin 1 (el pin más cercano a la muesca en el chip) está desconectado
- Pin 2 está conectado a tierra
- PIN 3 está conectado a la fuente de audio, generalmente a través de un potenciómetro, así que usted puede dar vuelta el volumen arriba y abajo
- Pin 4 está conectado a tierra
- Pin 5 (diagonal a Pin 1) es la salida de audio. Se conecta al altavoz a través de un condensador)
- PIN 6 está conectado a la fuente de alimentación - 5V en este caso
- PIN 7 y el Pin 8 están desconectado

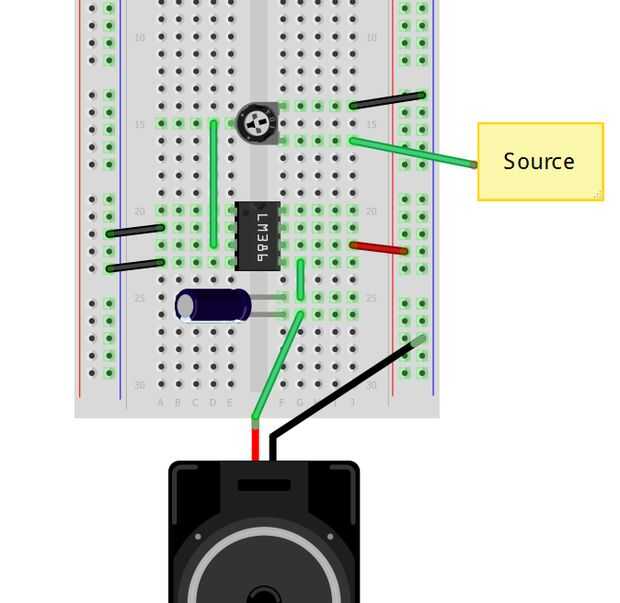

Aquí es el circuito amplificador de audio en un protoboard;
Interruptor de animación
De los dos cables que estaban conectados al interruptor en cuerpo de Rudolph, uno está conectado a tierra, y el otro será flotante. Usted tendrá que determinar que es que con un multímetro. Cambiar el multímetro para medir voltios y conecte la punta de prueba negra al terminal negativo de la caja de batería de Rudolph. Conecte la punta de prueba roja a cada uno de los cables provenientes del interruptor. El cable que mide 0V debe conectarse a tierra. Conectar el otro a P17 en la plataforma de la hélice.
Conectar todo junto

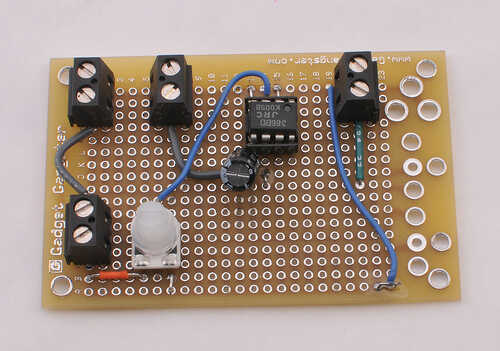

Construyo el circuito en un protoboard y utiliza terminales de tornillo para conectar fácilmente todo;
El borne de tornillo en la parte superior derecha se conecta a las conexiones de 5V y tierra en la plataforma de la hélice. El conector mediano superior va al altavoz en Rudolph. El conector izquierdo superior se conecta con el interruptor de la animación de Rodolfo, y el conector izquierdo de la parte inferior va a las clavijas de audio y animación en la plataforma de la hélice. Uso de terminales de tornillo es útil si desea volver a conectar las cosas o utilizar un animal de peluche diferentes.
Instrucciones de montaje vienen con el módulo de E-Net - sólo dejar caer sobre la plataforma de la hélice. A continuación, conecte su amplificador a Rudolph y la animación a la plataforma de la hélice y listo para el software.
