Remoto (1 / 5 paso)

Paso 1: El transmisor

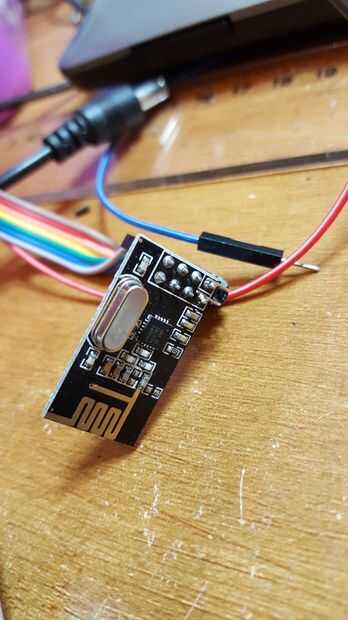

Para el transmisor (y el receptor) usé el transceptor NRF24L01

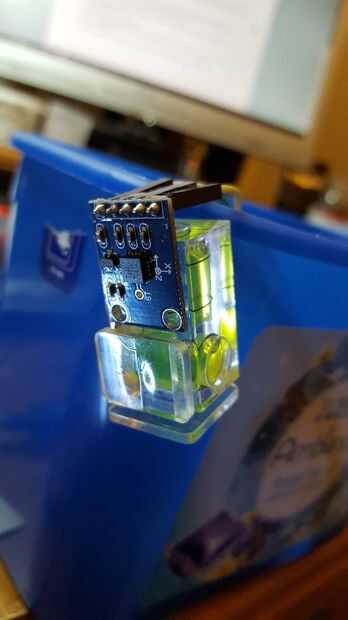

También compré un nivel burbuja, el tipo de una cámara zapata parecido mejor para el trabajo!

El código de Arduino es una mezcla de un par de programas de prueba con un pellizco.

Usé 2 x 3.3v Arduino pro mini para el proyecto. Actualmente estoy usando baterías de tamaño AA, pero estas se pueden cambiar en el proyecto final a pilas de botón.

Cuando se utiliza el NRF24L01, es muy importante soldar un condensador de 10uF directamente a través de pines 1 & 2 (observando la polaridad) como esto tiene un gran efecto en la transmisión / recepción.

las conexiones para la NRF son como sigue:-

Arduino NRF patillas

1 (Gnd) >> Gnd

2 (+ ve) >> 3.3v

3 >>>>>>> 9

4 >>>>>>> 10

5 >>>>>>>> 13

6 >>>>>>>> 11

7 >>>>>>>>> 12

8 >>>>>>>>> N/C

Vea este enlace: http://arduino-info.wikispaces.com/Nrf24L01-2.4GHz-HowTo
