Reloj universal conveniente para invidentes (3 / 6 paso)

Paso 3: montaje

En primer lugar, necesita de alguna manera aislar partes conductoras de la poder de la electrónica. Para ello, utilicé cinta de duckt (no visible en las fotos). Por lo tanto, esto es lo primero que tienes que hacer. Luego cortar un trozo de perfboard universal y básicamente se asemejan a esquemas dados en el paso 2. al hacerlo, asegúrese de que usted no soldadura codificador giratorio, botones y piezo directamente a la Junta. En cambio, un alambre (uno flexible, para eso él dobla bonito y liso) de la soldadura entre los componentes antes mencionados y clavijas de enchufe. Y no se conectan los botones todavía. Deje cables de "+" y el pin 3 (para botones y sonda, que es de 4 cables, 2 de ambos toma pin y "+") no conectados. A soldarlos posteriormente. Para resistencia de pullup para botones, generalmente puede ser una buena idea poner un calor tubería de encogimiento sobre él para evitar corto circuito. Mismo ocurre con casi todas resistencias, si decides no poner en perfboard.
Lo que tienes ahora:

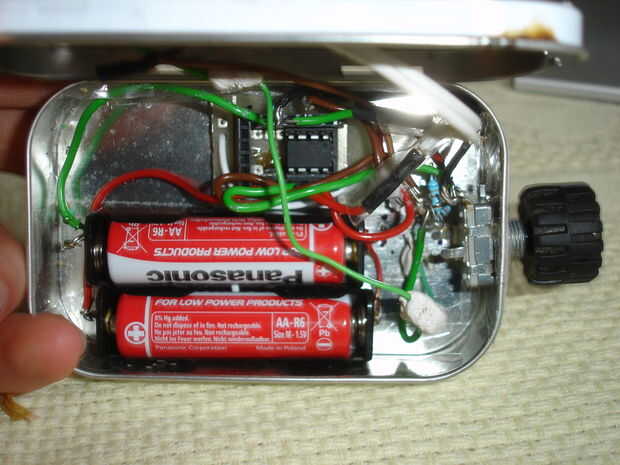

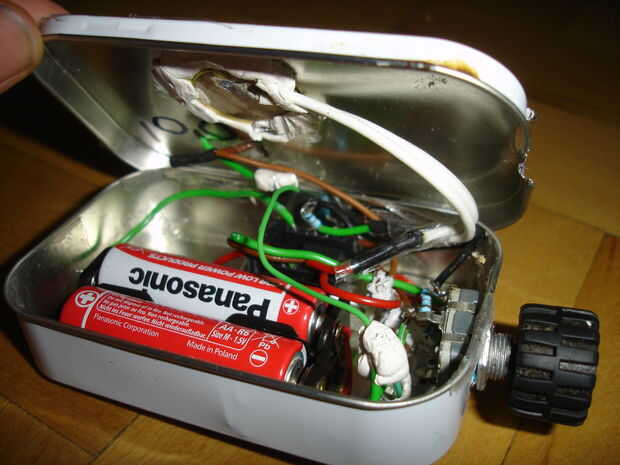

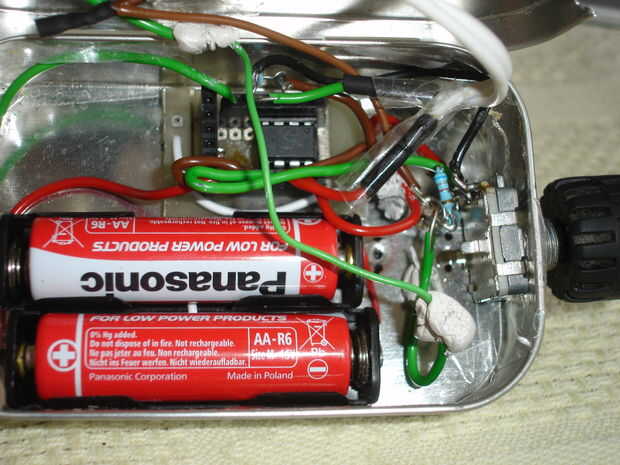

Perfboard con attiny lo toma con piezo colgando de los 2 cables, codificador rotatorio en tres, con dos cables al soporte de la batería y 4 cables no va en cualquier lugar (2 de "+" y 2 a la clavija 3 en la base). Ahora es tiempo de poner los componentes en su lugar.
Poner el codificador en lugar

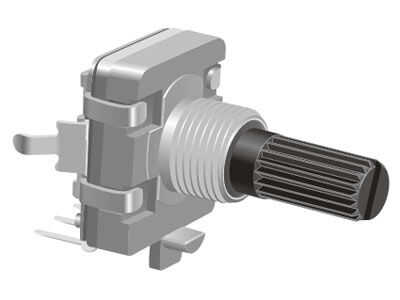

Medida donde quieras ponerlo, marcaría un agujero ahí sólo perforar varios agujeros con el taladro en ese agujero. (¿Qué clase de oración es? O_o). Básicamente, sólo mantener la perforación hasta que los agujeros llenan el círculo que has marcado. Luego use sus tijeras mejores mamás para hacer el agujero grande uno agujeros individuales. Luego torcer, hacer grande (= final) del agujero redondo y eres bueno para ir. El codificador debe tener una punta para que sea estable cuando torcer. (Ver imágenes adjuntas). Así que si lo hace, solo taladre un agujero extra por este Consejo. Desenroscar la tuerca del codificador, en posición y atornillarlo con alicates.
De perforación

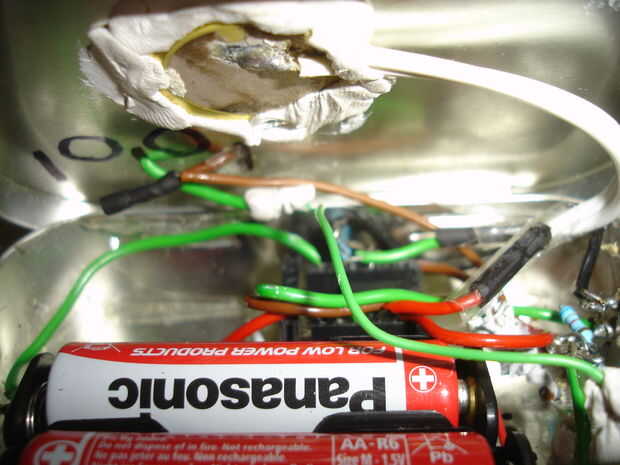

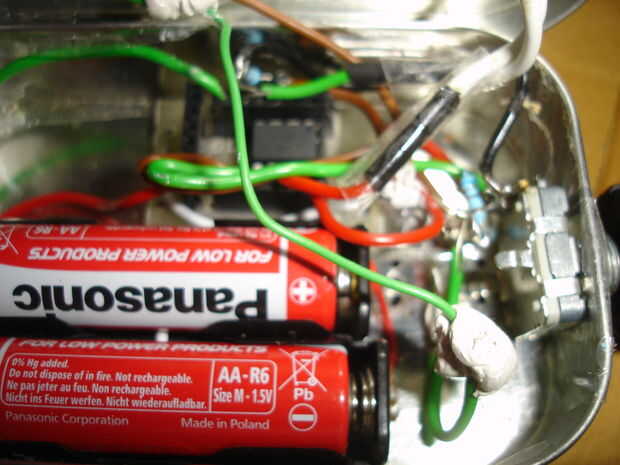

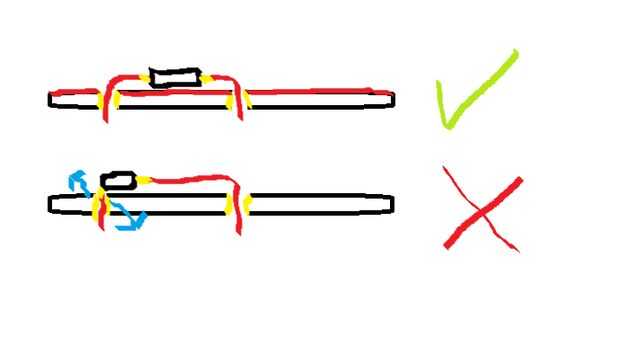

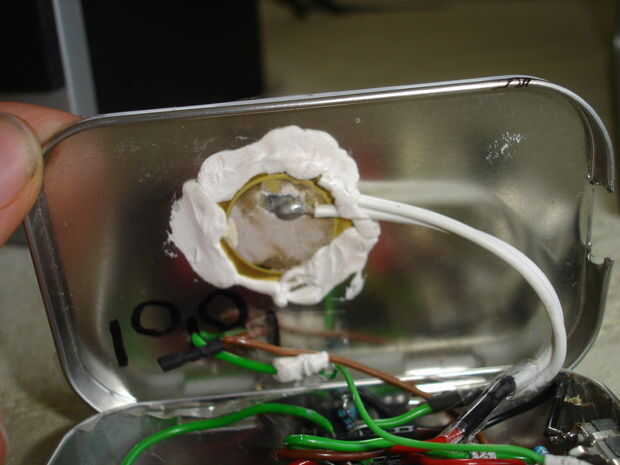

Simplemente perforar algunos a meter los cables a través de botones y sonda. Los orificios para botones naturalmente estará en la tapa de la lata, en la esquina izquierda. Sólo asegúrese de no taladrar el agujero justo debajo del borde de los botones donde será la Junta de soldadura, de lo contrario podría ejecutar en corto circuito. Ver imágenes adjuntas. Entonces solo soldar los botones y la sonda. Si no poner las resistencias en el perfboard y para conectar directamente a los botones en su lugar, ahora sería un buen momento para hacerlo. Fijar los botones en su lugar con pegamento caliente arcilla cartel / cualquiera que sea. Mismo va para el perfboard sí, usé un alambre que va alrededor de la lata, pero esa no era la idea más brillante que he tenido.
