Reloj marea (5 / 8 paso)

Paso 5: Montar electrónica

Ahora podemos pasar a la electrónica.

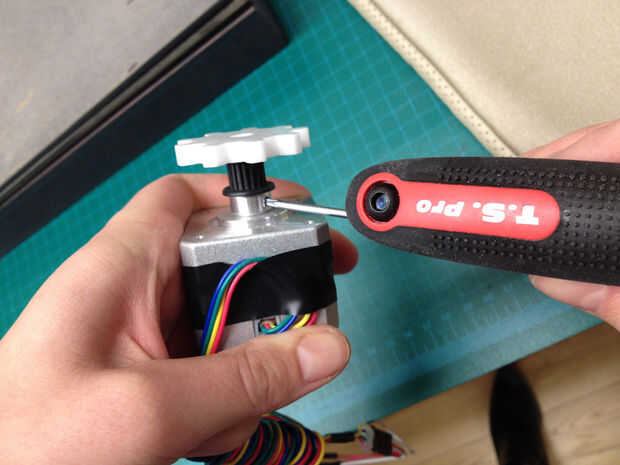

-Para fijar el engranaje pequeño al paso a paso motor necesita un collar de eje. Usé uno con una cabeza de plástico por lo que pude lo atribuyo directamente al equipo de acrílico. Para ello he utilizado un pegamento epóxico de dos partes y pegado el engranaje a la cara del collar. Coloque el collar al motor paso a paso solo apretando el tornillo en el lado del cuello.
-Para este prototipo utilicé un conductor fácil para controlar el motor paso a paso. Lo hice porque planeo agregar código de programación y más complicado para este proyecto en el futuro.

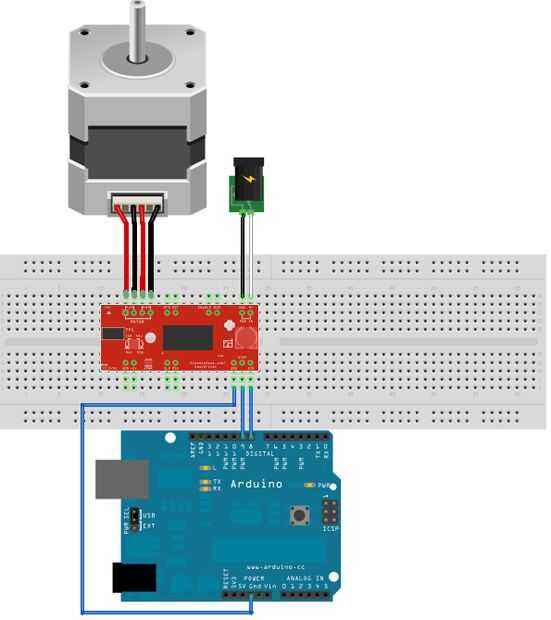

-Os he adjunto un diagrama de la instalación de cableado para el motor paso a paso y el conductor. Aquí hay dos buenas conexiones para configurar motores paso a paso:
http://www.schmalzhaus.com/EasyDriver/examples/EAS...
http://bildr.org/2011/06/EASYDRIVER/

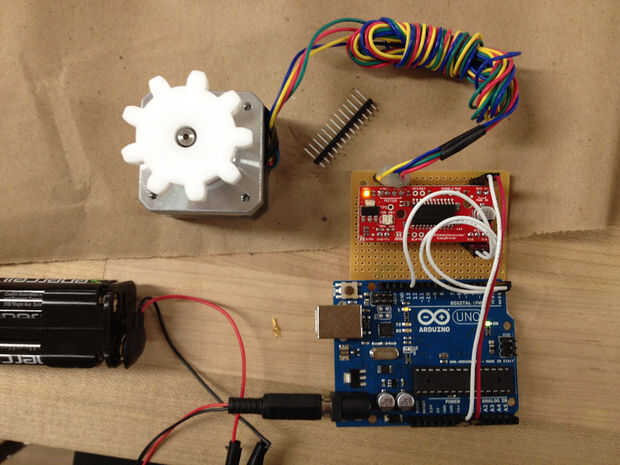

Para esto necesita un Ardunio Uno, Driver Easy, un protoboard soldable y detrás una batería de 12v. Soldar las piezas juntas según el diagrama. Ver fotos adjuntas.
