Reloj lineal utilizando Arduino + DS1307 Neopixel: volver a utilizar algún hardware. (2 / 4 paso)

Paso 2: Arduino UNO

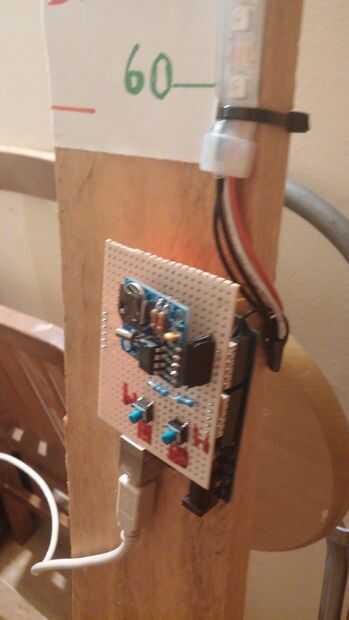

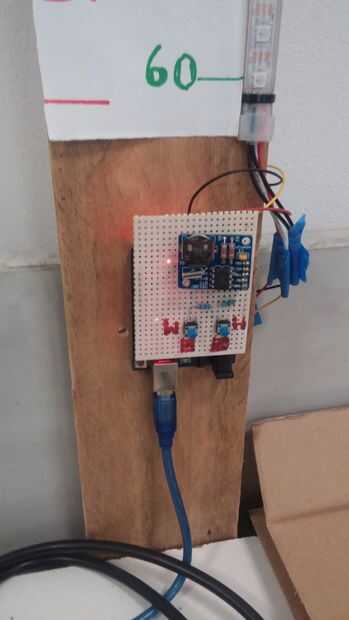

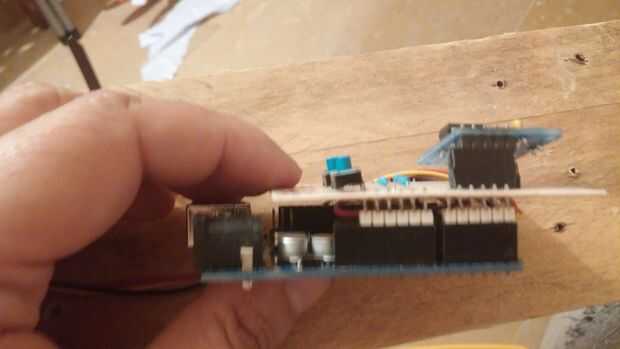

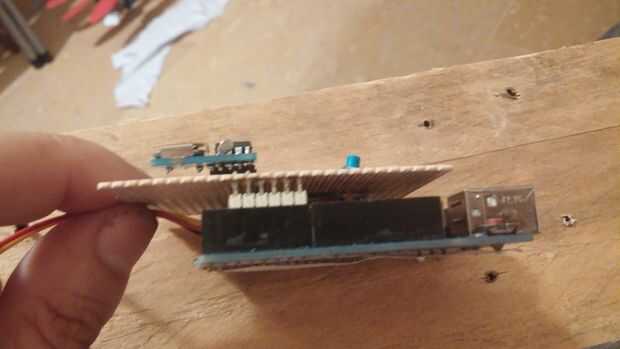

Usé un viejo clon de Arduino y algunos pins para conectar la placa de prototipo.

Usted puede encontrar el código de Arduino en:

https://github.com/Giroair/linear-Clock-Arduino/BL...

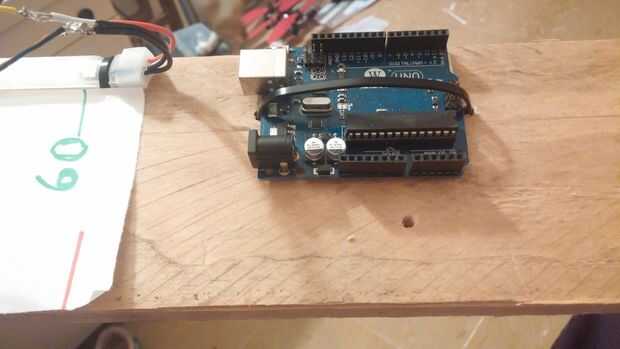

Conectado el Arduino a la pieza de madera con un lazo de plástico.

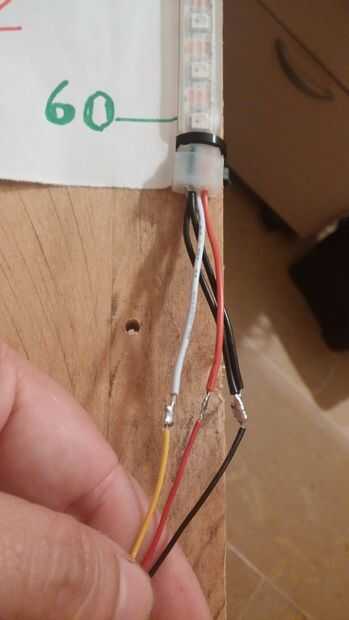

Soldar 3 cables a la regleta de Neopixel (PRECAUCIÓN: utilizar alguna cinta de aislamiento o conector).

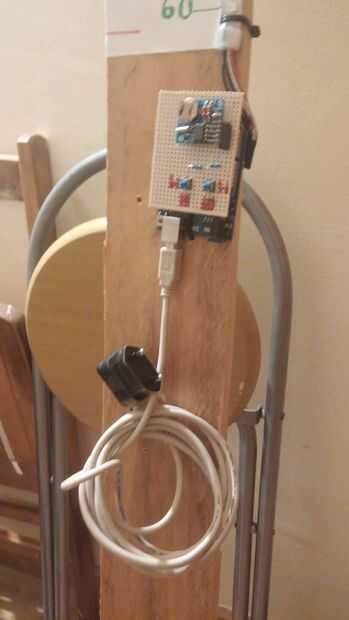

En este proyecto Arduino es alimentado por un cargador USB estándar de 5V 1A.

Información para los desarrolladores: el Neopixel se alimenta del pin de 5V de Arduino UNO porque sólo 7 LED están en al mismo tiempo. Si va a encender LEDs más (que serán perfectos para las pantallas más atractivos) consideren alimentar Neopixel desde una fuente externa de 5V. En ese caso, conecte la fuente GND al pin GND de la placa Arduino.

Alimentar el Arduino conecta la fuente de alimentación externa y confiable a 5V el pin es también una opción.
