Reloj LED de bloque de madera (1 / 6 paso)

Paso 1: Preparar el reloj

Reelaboración del reloj

El conductor principal para mí era que yo ya tiene la parte más importante... un reloj de barebones. Hace unos años compré el kit de ClockIt de Sparkfun cuando primero estaba metiendo de microcontroladores. Yo soldado, y luego se sentó en mi mesa de trabajo, sobre todo inusitado e ignorado desde entonces. Así que, ¿por qué no adaptar este en un reloj de madera y ponerlo en mi escritorio en el trabajo por lo que realmente puede conseguir usado?

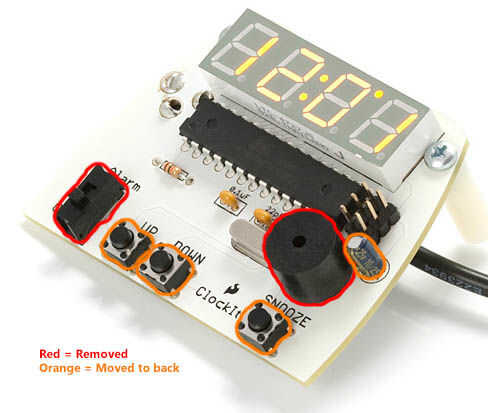

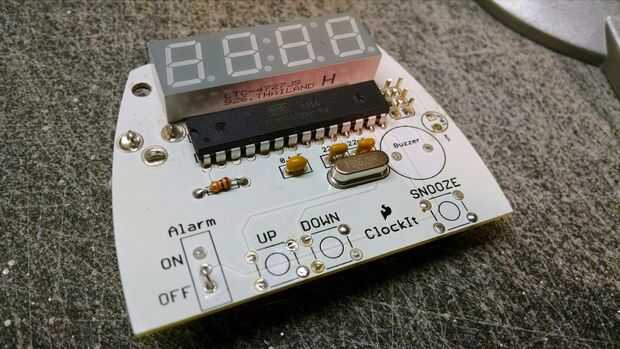

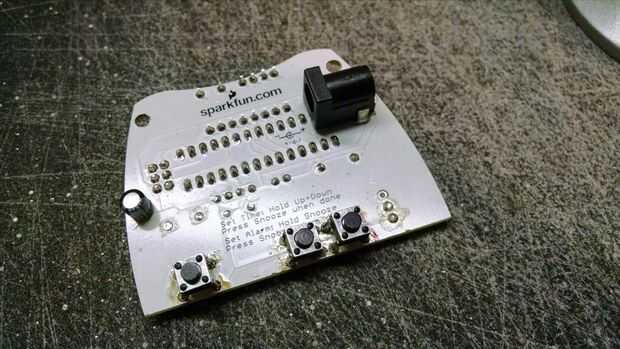

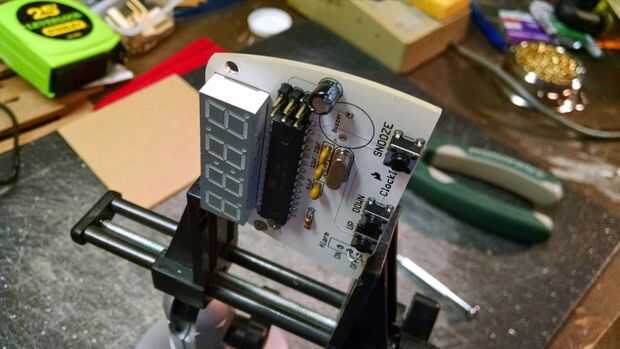

El reloj sí mismo tenía algunas cuestiones que sería difícil de colocar detrás de una hoja de chapa. Había un número de componentes en el circuito que eran demasiado altos para que funcione. Pude eliminar unos elementos totalmente. Yo no estaba planeando sobre el uso de la función de alarma, por lo que he quitado la alarma y la alarma de interruptor on/off. Ambos eran fácilmente la soldada. Acabo de cambiar el interruptor con un puente de alambre para simular la alarma en la posición de apagado. Yo pude han superado este código también, pero esto era bastante simple. También había algunos botones, un condensador y algunos encabezados de programación en el frente de la Junta que eran un poco demasiado altos. Pude mover el botones y el condensador en la parte posterior del tablero sin mucho problema. No conseguí los botones empujados a través de los agujeros, así que están un poco feo, pero para mis propósitos estaba bien. Decidí mantener los encabezados de programación, pero solo les corto clip. Al final, mi pantalla LED fue el punto más alto en la parte delantera, y todo a la izquierda en que lado era lo suficientemente corto como para que pudiera ajustar un tablero de 1/8" sobre ellos.

Energía

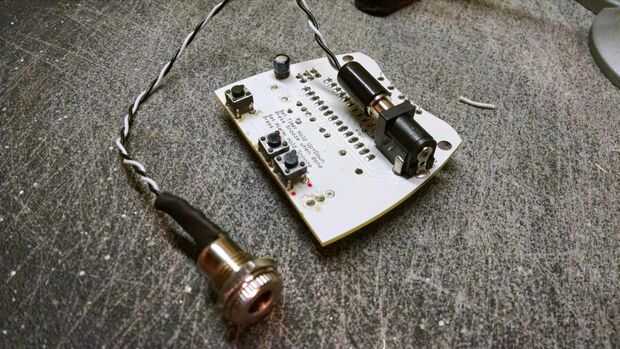

Para mantener la mirada limpia del exterior del reloj, no quería que el cable sólo alimentado de un agujero en la parte posterior. La opción mejor aspecto era utilizar un conector de barril de DC (enchufe). Soldamos al conector de alimentación a los cables de un par y soldar los cables a un enchufe macho. Esta pequeña extensión de CC puede funcionar luego de la parte posterior del recinto a jack montado sobre la placa de circuito. La toma de corriente se consigue montada en madera recinto más adelante, donde fácilmente puedo enchufar mi adaptador de CA.

Reprogramación de

Yo no entrar en mucho detalle aquí, pero también ajustado la programación en el reloj un poco. Había cavado mi programador AVR, había descargado el código fuente del sitio web de Sparkfun, hizo algunos cambios y utiliza WinAVR para reprogramar el reloj. La principal cosa que hice fue desactivar el indicador am/pm "punto" del reloj, puramente por razones estéticas. También aumenté el brillo un poco ya que estaría detrás de una hoja de chapa. Su código es bastante sencillo, por lo que estos cambios no toman mucho esfuerzo. He hecho mi versión disponible en GitHub: https://github.com/benbrandt22/TimeBox
