Reloj esqueleto acrílico (2 / 11 paso)

Paso 2: Construcción de engranajes

Los engranajes acrílico eran la parte más desperdiciador de tiempo de la construcción. cada engranajes fue cortado a mano en una puerca de desplazamiento entonces archivado a la forma final. Hay más de 400 dientes que se forman individualmente por lo que esto tomará tiempo.

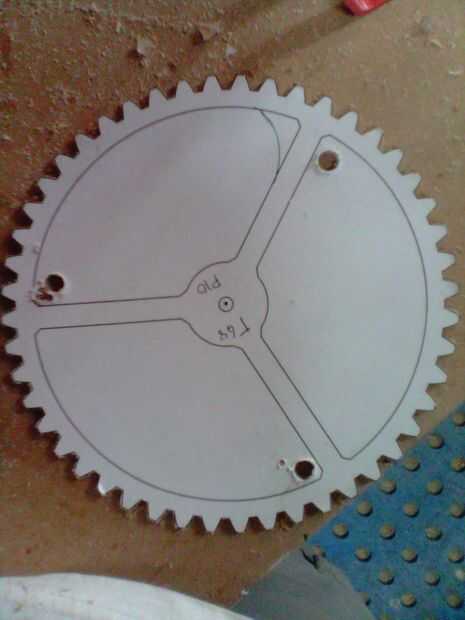

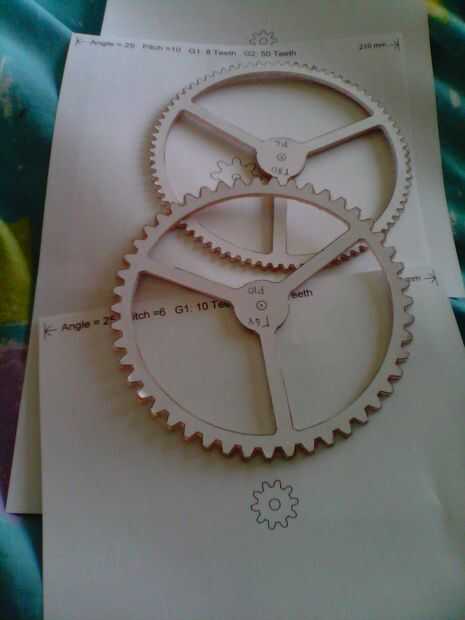

El primer paso es imprimir las plantillas de engranajes desde el generador de plantilla de engranaje encontró en el paso de diseño y los tamaños de los engranajes se pueden encontrar en este enlace https://drive.google.com/file/d/0B4V1Ma-qByctNG1hRGQ2aGd4blE/edit?usp=sharing. Pegar la plantilla sobre el papel que cubre en el acrílico para asegurarse que sea plana y no deformado.

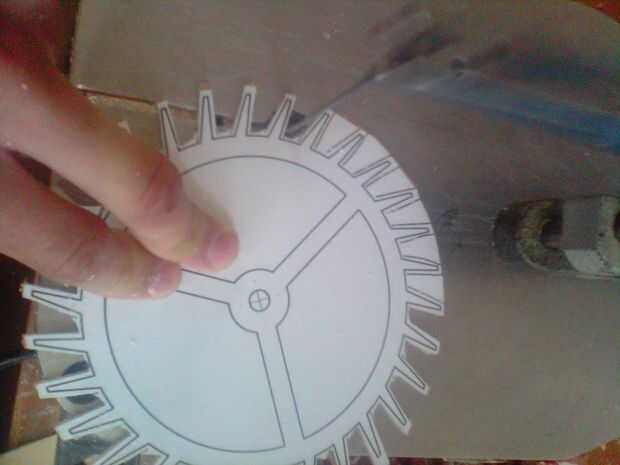

Ahora corte alrededor de la plantilla con una sierra de marquetería, teniendo cuidado de no para ir demasiado cerca de la línea, como presentación puede limpiar esto más adelante.

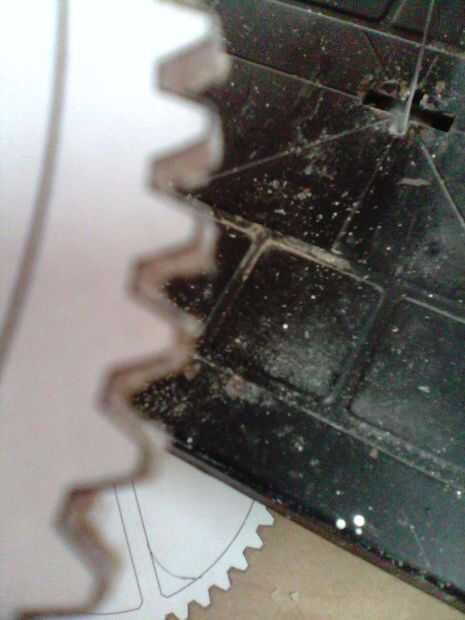

La etapa de presentación es la más larga y las necesidades de la mayoría de los cuidados. la primera presentación, tome los engranajes hasta el negro como en la plantilla, esto le da el engranaje final. El pedacito siguiente de la presentación se realiza después de que el reloj está montado y se realiza para eliminar cualquier puntos para permitir que los engranajes a funcionar libremente.

Recomiendo que si tienes acceso a un laser del CNC de corte la plantilla podría usarse directamente y disminuiría dramáticamente tiempo de producción así como sin la necesidad de la presentación.
