Reloj DIY de TiX (4 / 4 paso)

Paso 4: El producto Final y archivos

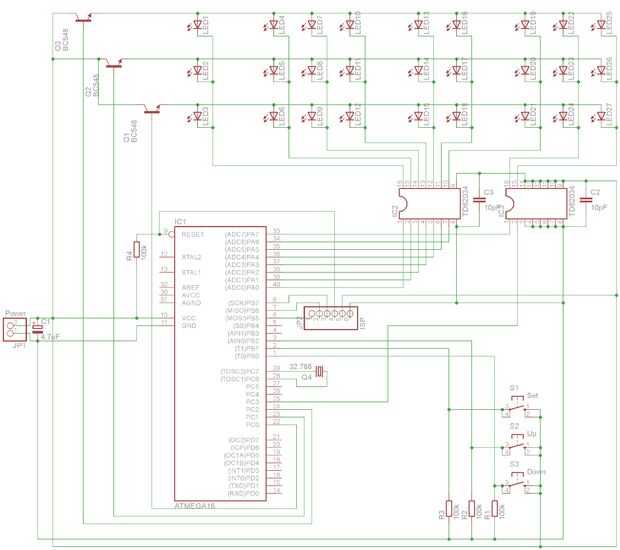

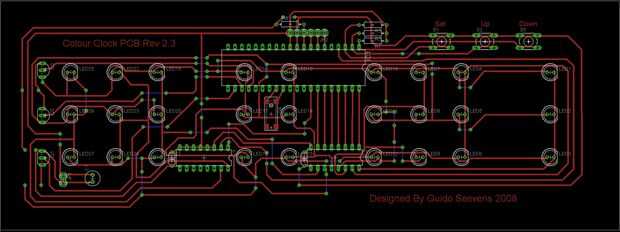

Aquí hay un video del reloj en acción y un archivo zip que contiene el código básico de Bascom AVR, esquemático y PCB. Si haces clic en el esquema se puede ver tamaño completo.

Aquí hay un enlace al código de Bascom en formato HTML y

Aquí es un enlace hacia el archivo HEX compilado de que (a la derecha click - guardar como). Podrá programar un Mega16 AVR con usando un programador de su elección. Tenga en cuenta que necesitará configurar los bits del fusible para el reloj interno de 8 MHz.

Lista de partes:
Q1-Q3 BC548
LED1-LED3 5mm LED azul de alta intensidad
LED4-LED12 5mm LED de alta intensidad rojo
LED13-LED18 5mm LED de alta intensidad naranja
LED verde de alta intensidad de 5mm LED19-LED27
R1-R4 100k 1/4w Resistor
Q4 32,768 kHz cristal
C1 4.7uF 10V condensador electrolítico
C2, C3 condensador cerámico de 10pF
IC1 Microcontrolador AVR ATMEGA16
IC2, IC3 TD62304 Darlington Transistor Arrays (estos podrían reemplazarse con transistores estándar)
Botones momentáneos de S1-S3

¡ Disfrute! y vota por mí!
