Reloj despertador utilizando Atmega-328 y RTC (1 / 9 paso)

Paso 1: Lista de piezas

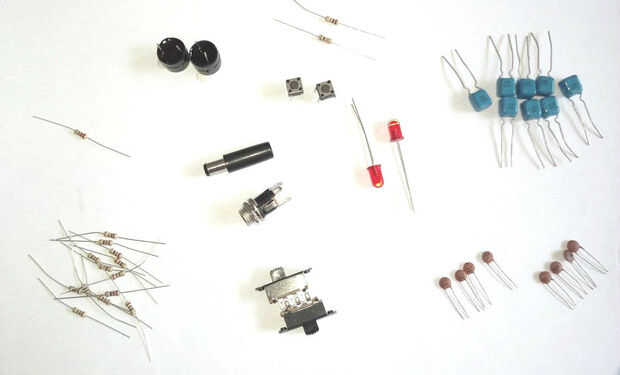

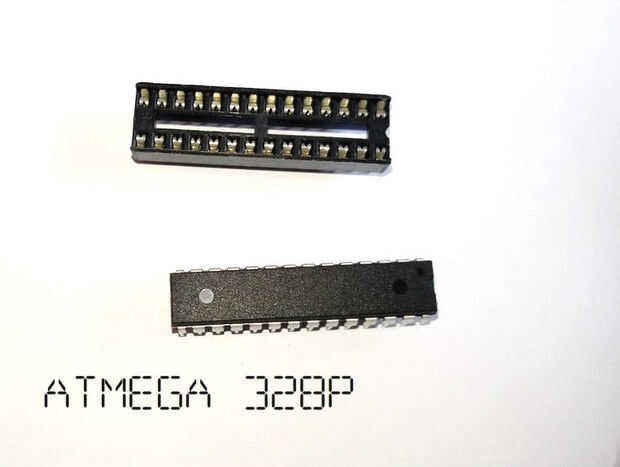

1. Atmega 328p

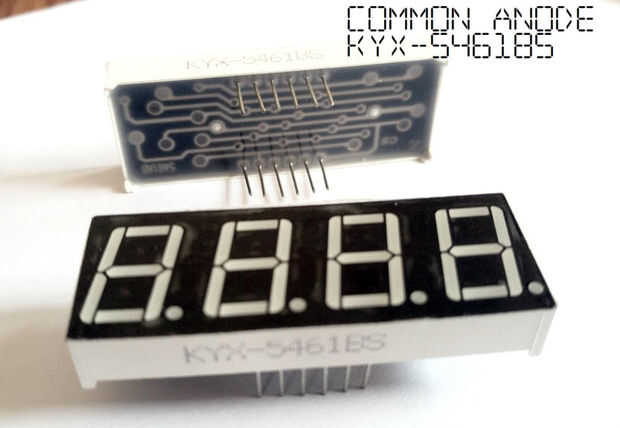

2. 4-dígitos 7-Segment LED Display (ánodo común kyx-5461bx) (disponible en el tercer paso de la hoja de datos)
3. 28 pines toma IC

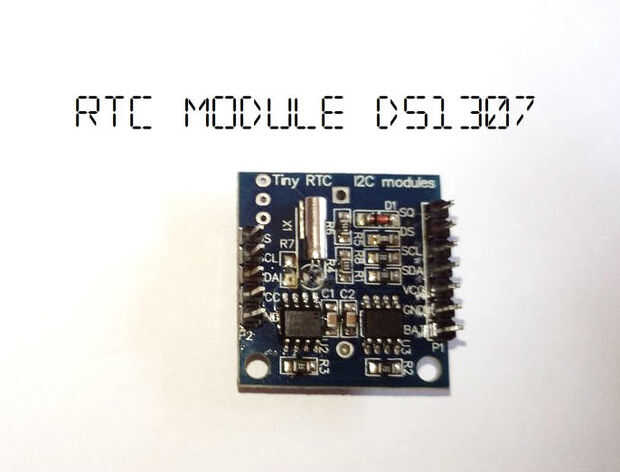

4. DS1307 RTC (reloj en tiempo real)
5. LM7805

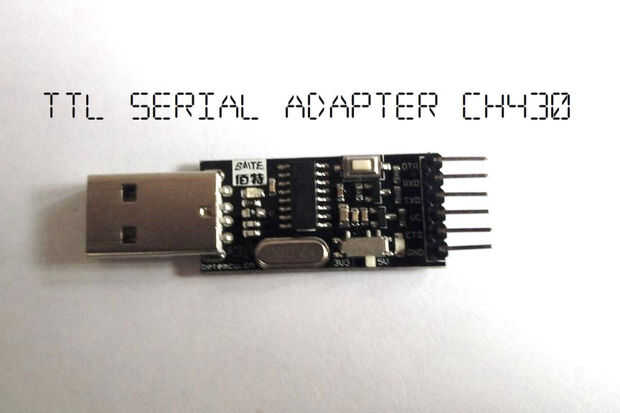

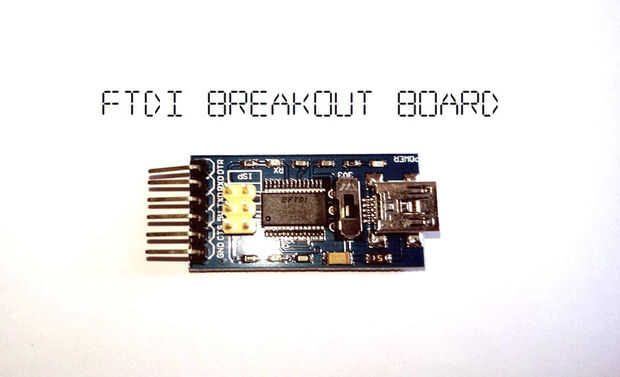

6. FT232RL FTDI Breakout Junta 5v o USB a TTL Adaptador Serial (para programa atmega328)
7. zumbador
8. interruptor de (x2)
9. empuje interruptor de botón
10. 16MHz osciladores de cristal
11. 0.1uf condensadores (x4)
12. LED
13. 1uf Capacitor
14. condensador de 22pF
15. 270 ohm resistencias (x12)
16. 10 k ohmios de resistencia
17. 220 ohm Resistor
18. mujer cabecera Pins
19. hombre encabezado Pins
20. Perfboard

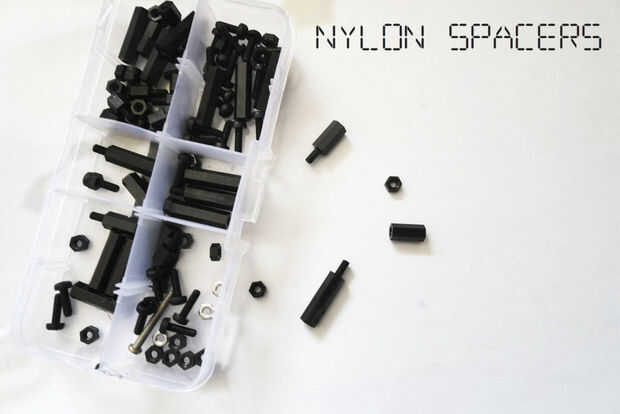

21. espaciadores de nylon
22. recinto
23. toma de alimentación
24. energía fuente de 7v-12v
25. pila de botón CR2032
26. los cables

Herramientas:

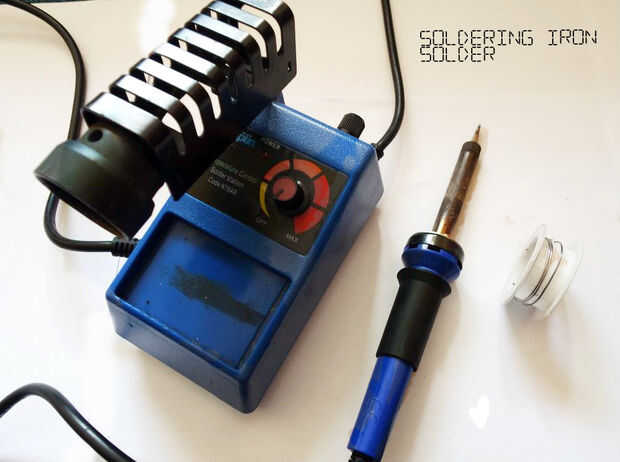

• Soldador

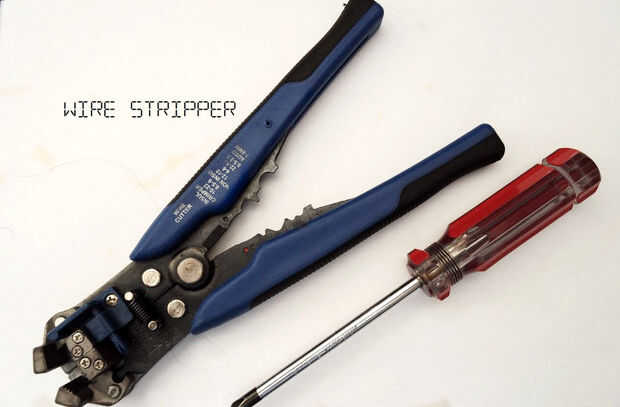

• Los cables de

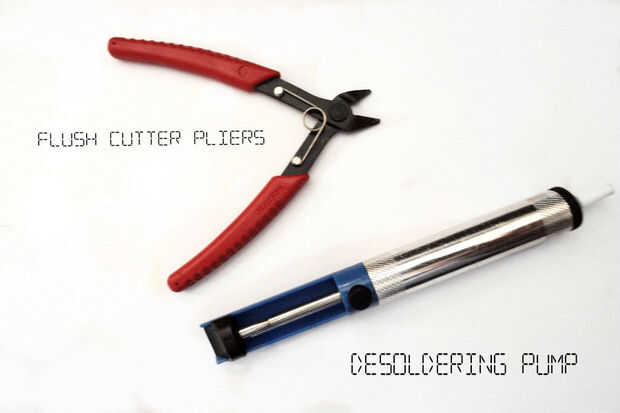

• Cortadores de alambre
• Pelacables

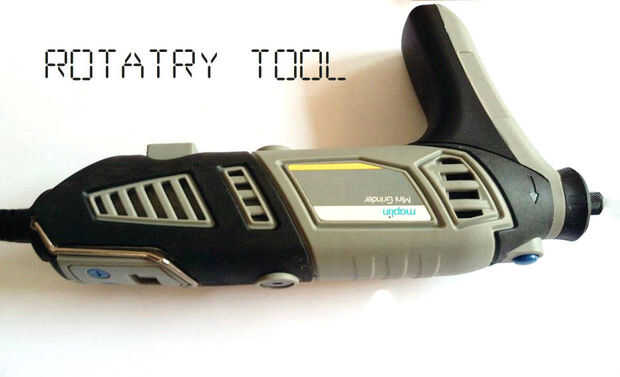

• Herramienta rotativa
• Destornilladores
• Soldadura
• Pistola de pegamento caliente (opcional)
• Multímetro
