Reloj de tubo de Nixie de pantalla radial (4 / 8 paso)

Paso 4: Diseño CAD del caso

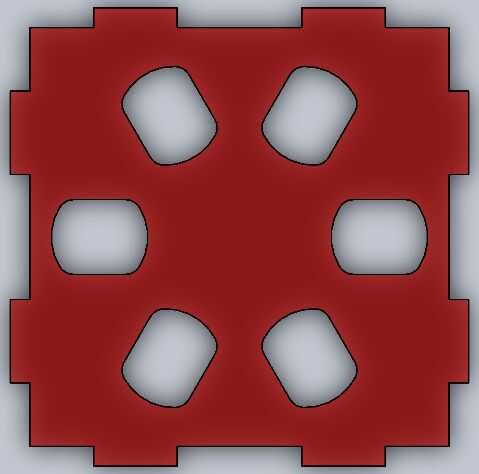

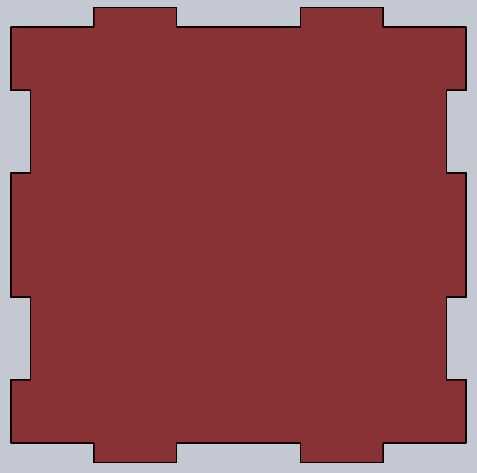

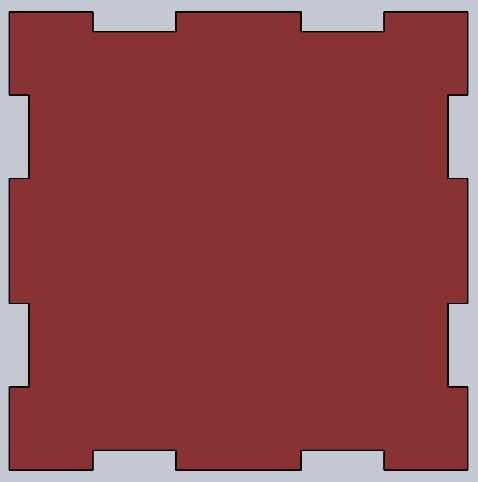

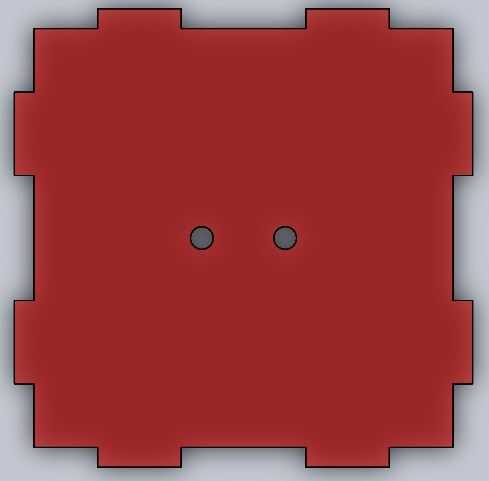

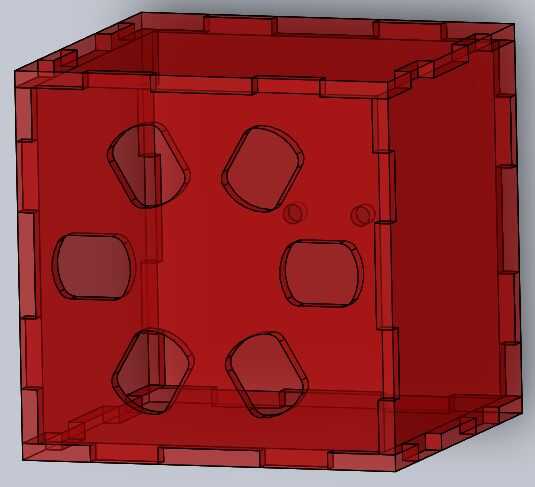

El diseño final del caso ha decidido es un cubo de 5.5" a un lado. Está compuesto por seis paneles de corte por láser de plástico rojo translúcido. Les diseñé en SolidWorks para que le ajuste correctamente. He diseñado los paneles de dispositivo de seguridad en los bordes para producir una fuerte, fácil montar el caso con una mirada transparente. Ordené el acrílico rojo fluorescente de McMaster-Carr, pero resultó ser más neón naranja, que resultó para ser excelente. También tenía la intención de pedir 1/4" acrílico, pero accidentalmente pedí 6mm, así que tuve que rediseñar los bordes que se enclavija que encajan precisamente.
