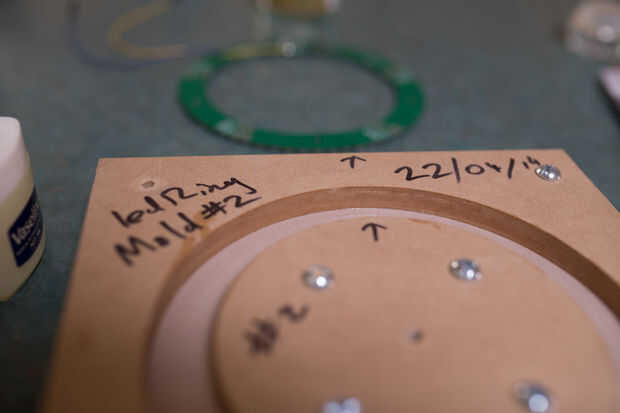

Paso 6: El anillo de ajuste
Así que ahora que el molde se hace, necesito hacer unas cosas para la placa sí mismo primero. Ya que yo no puedo solo lo saca de la resina una vez que se ha ido, necesito un método para hablar con el micro controlador. Estaba pensando en algunas ideas distintas, bobinas inductivas wireless, IR. Entonces uno de mis amigos me abofeteaba y me beso, "Mantenga lo Simple estúpido" dijo

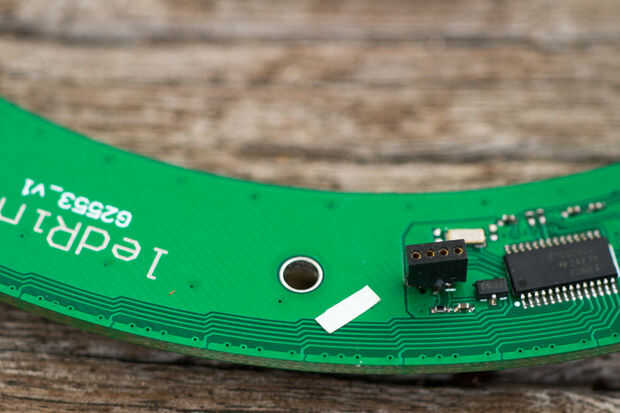

Puesto que ya tengo un conector pequeño de depuración (4 pines), decidí quedarme con que, sólo necesitaba de la soldadura de un conector que va a terminar al ras contra el borde de la resina. Esto tiene que ser sellada, para que la resina no llena las clavijas, éste pequeño ya está sellado desde la parte trasera, así que todo lo que necesitaba hacer era Coloque la etiqueta con cuidado corte sobre los agujeros de la conector.
En segundo lugar el anillo debe poder, así que de nuevo fui por simplicidad y usado 2 roscado de la soldadura en separadores en la Junta. Estos llevarán los 5 voltios y la tierra para alimentar el anillo.
Estas 3 protuberancias del tablero son uniformemente para proporcionar un soporte estable levantado. Yo quería tener los LEDs hacia arriba en el molde porque temía que más burbujas presentadas debajo de ellos que el trasero desnudo de PCB. Ahora es el momento para verter la resina.

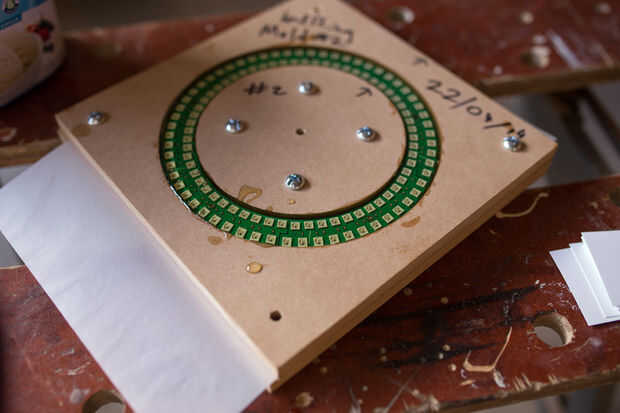

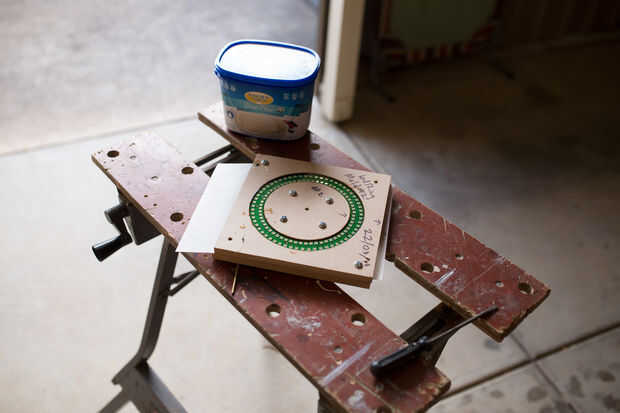

Verter una capa de resina a más de la mitad de la altura, entonces colocando el anillo en y girando lentamente mientras empuja hacia abajo reducirá las burbujas atrapadas debajo. Otra capa se vierte por encima de los LEDs lentamente, asegurando exceso burbujas no se forman, las burbujas en la resina que floten a la tapa y el pop con el tiempo. Una vez que la resina se vierte una aguja puede utilizarse para meter en el PCB y asegurar que esté centrada en el molde.
Una cosa que noté en este punto fue que el molde era más cercano a un círculo perfecto que el anillo era :/
Deje por 24 horas definir.
