Reloj de Neopixel (1 / 5 paso)

Paso 1: materiales

Para construir este reloj que sería necesario:

  • 1 mini pro x Arduino + serial converter (para cargar el programa, usted puede utilizar su Arduino Uno para esto)
  • 1 módulo x RTC DS1307
  • 19 x Neopixel (WS2812B) con breakout Junta para soldadura de alambre.
  • 1 x TSOP1838 (sólo si usted construir el mando a distancia, o puede utilizar cualquier control IR. Sólo modificar el código)
  • 1 x SMD mini conectador del USB.
  • resistencia de ohm 1 x 330.
  • 4 tornillos de x M3, 20 mm de largo.
  • 2 tornillos de x M3, 6 mm de largo.
  • Un montón de alambre plano.

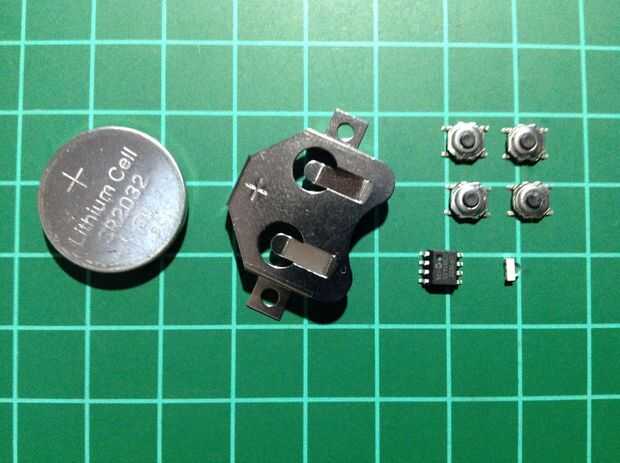

Si usted desea construir el mando a distancia infrarrojo se necesita:

  • 4 botones de presión de x SMD.
  • 1 x PIC 12F1822.
  • 1 x soporte de batería CR2032 SMS.
  • 1 x IR de lado de montaje SMD led.
  • 2 tornillos de x M3, 12 mm de largo.

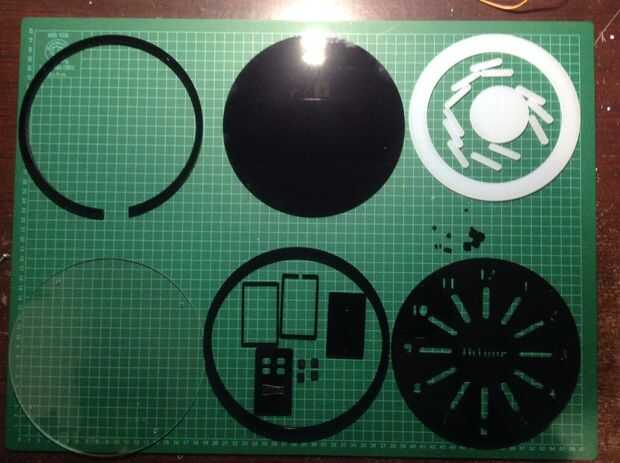

Y por supuesto el láser corta piezas, que se pueden descargar desde aquí: https://github.com/DAFRELECTRONICS/Neopixel-Clock...

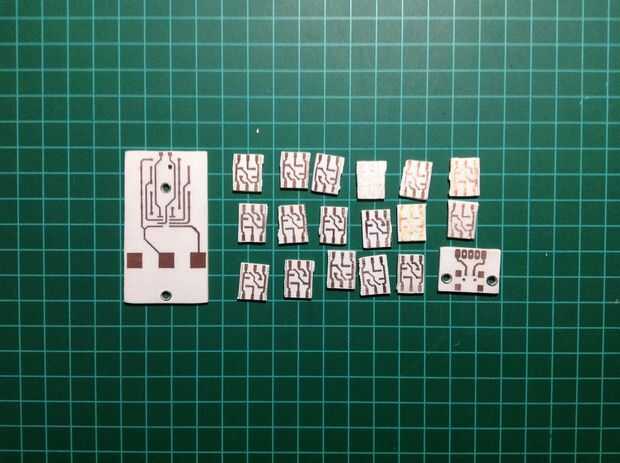

También puede encontrar el PCB utilizado en este enlace.
