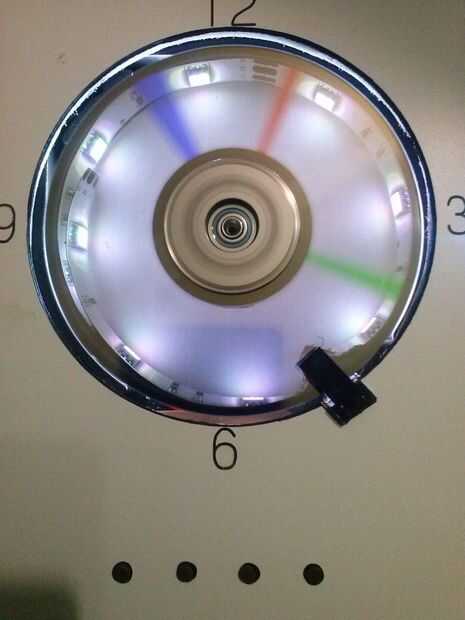

Reloj de disco duro (HDD reloj con Arduino Uno) (3 / 4 paso)

Paso 3: Conectar el Arduino

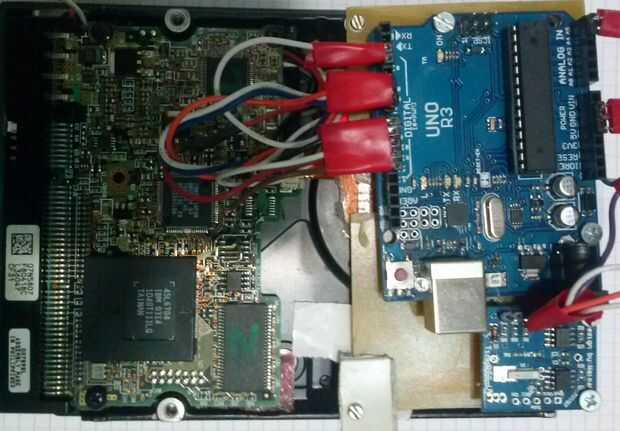

Ahora lo que tienes que hacer es conectar el Arduino. He puesto mi Arduino en la parte posterior del disco duro como se muestra en la figura. Todos los cables que vienen de la parte frontal PCB del reloj se conectan como explaind en el ultimo paso. En este paso sólo tienes que conectar el minúsculo módulo RTC. Puede hacerlo mediante la conexión de 5V, GND, SDA, pins SCL.

Pin SDA Conecte al pin analógico A4 sobre arduino y SCL connecto de pin a pin analógico A5 en arduino.

Es hora de programar el Arduino y el RTC. En primer lugar usted necesita programar el RTC. Descargar el archivo RTC y subirlo a la placa Arduino. Cuando haces eso reinicio el arudino, iniciar monitor serial y siga las instrucciones.

Cuando haces que descargar final.ino y subirlo a la placa arduino, y eso es todo. Ahora tienes que alimentar el reloj y te recomiendo que uses PSU (fuente de alimentación) porque necesita alimentar el circuito del disco duro (y necesita conector especial para él) y para que el reloj debe tener 5V (Arduino...) y 12V (tira RGB).
