Reloj calendario digital hecha de Chips CMOS (1 / 3 paso)

Paso 1: Diseño de placa PCB

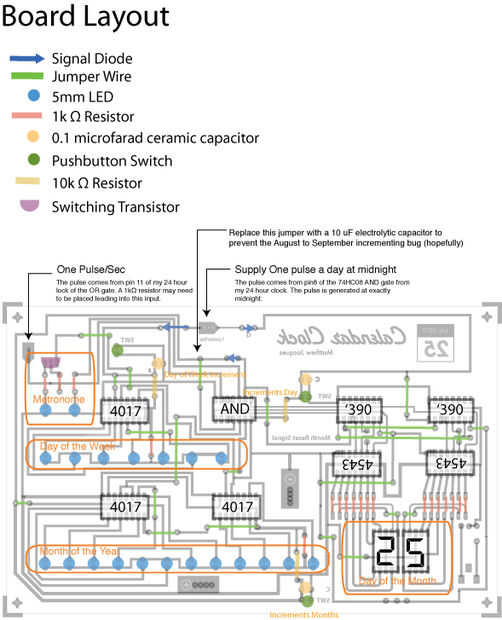

El PCB es un tablero de 5 x 8. Una señal de mi reloj de 24 horas incrementa el día de la semana y día del mes a través de contadores de década 4017. Un "contador de segundos" es sinceramente allí sólo para que se vea un poco más fresco. Parpadea hacia atrás y adelante como un metrónomo.

Pin 8 de la puerta y de mi reloj de 24 horas se alimenta en la entrada de pulso diario de esta junta e incrementa el día de la semana y día del mes. PIN 11 de la puerta OR de mi reloj de 24 horas en la segunda entrada de pulso de este tablero se alimenta y crea el parpadeo de metrónomo. Tenga cuidado con las 4543 virutas, que están colocado al revés en el tablero.

Lista de piezas de digikey en soportes. La cantidad está entre paréntesis.

(2) 74HC390 contadores de década Dual [568-1442-5-ND]
(2) 4543 BCD a Decimal convertidores [568-3138-5-ND]
(20) 1000Ω desplegable de resistencias para displays de 7 segmentos
(3) resistencias 10kΩ
(1) cambio el Transistor 2N3904
(2) Displays de 7 segmentos de ánodo común [160-1575-5-ND]
(21) 5 mm rojo/verde/amarillo o cualquier color usted quiere LEDs
condensador de cerámica (3) 0.1 uF
(3) interruptores momentáneos [P8071SCT-ND]
(3) contadores de década 4017 [296-2037-5-ND]
(1) 3-entrada y puerta [296-2064-5-ND]
(1) fuente de alimentación 5V
