Reloj binario utilizando Neopixels (1 / 6 paso)

Paso 1: Tira de LED, permite iniciar con eso

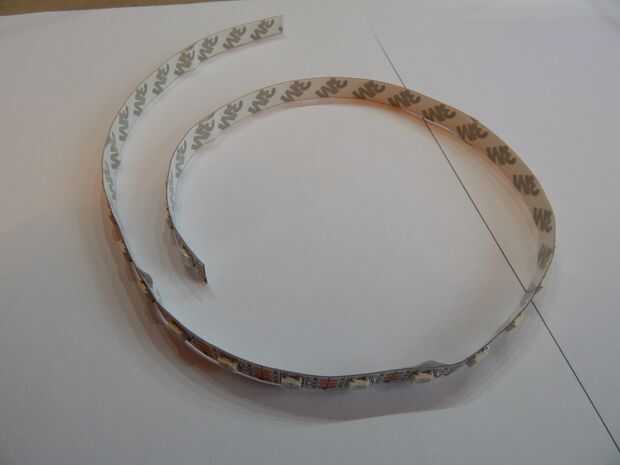

Lo primero, conseguir la tira de LED, ha llevado a uno que tenía de (píxeles) cada 16.5 mm, que parecía bien para el marco que tenía, así que corte en 6 intervalos de píxeles con un afilado tijeras (se aplica generalmente seguridad).

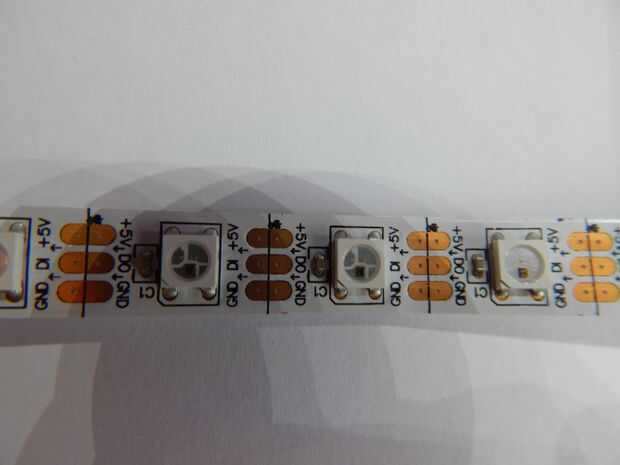

Tenga en cuenta en el cierre para arriba de la tira hay flechas, esta es la dirección de datos y potencia, y las almohadillas de cobre tienen una línea, corte a lo largo de esa línea para asegurarse de que tiene almohadillas de cobre a la izquierda en el extremo de cada pieza cortada.

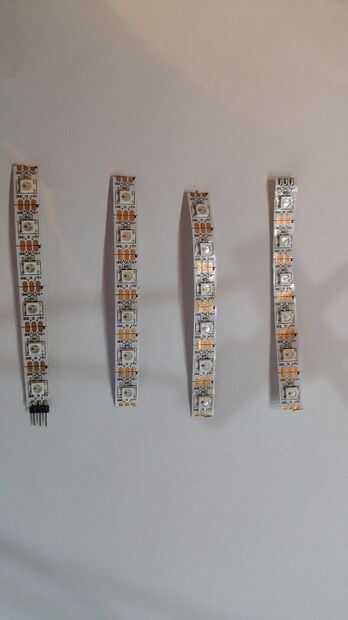

Usted debe ahora tienen 4 tiras de LED con 6 píxeles cada uno, si tiene, bien hecho, si no, bueno, a intentarlo, o soldarlos nuevamente juntos (Asegúrese de que las flechas están en línea) y tratar de contar correctamente la próxima vez...

Mueve rápidamente a lo largo, permite obtener las tiras de LED en apariencia alguna orden, cómo lo hice fue medir el marco, y repartir en partes iguales. Quería mía dentro de la montura de la foto, también lo hicieron mis cálculos usando que en lugar del marco entero. El montaje es el elemento de cartón que normalmente sería la foto, hay una foto en este paso con el Monte puesto encima de la estructura.
