Reloj binario de RGB (3 / 4 paso)

Paso 3: Construcción: el resto

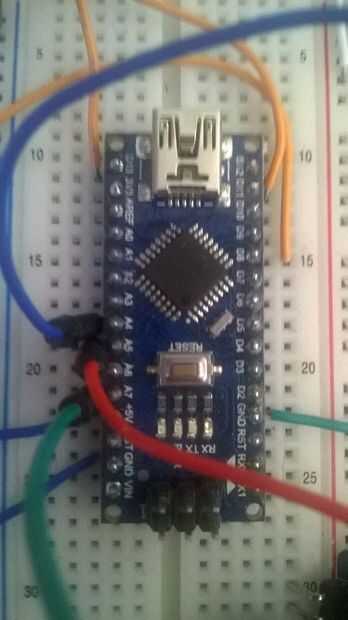

Así que coloque en el NANO en el tablero. Haga las conexiones de VCC y tierra a los bancos de energía en el tablero de pan.

Saltar el PIN 13 del Nano (mega 52, leo ICSP3) al PIN 11 en el turno de los registros. En cualquier lugar ya que estan todos conectados juntos. Hacer el mismo PIN 11 (mega 51, leo ICSP4) del Nano y el PIN 12 en los registros.

SER PIN 14 del primer registro de cambio en la cadena es ser saltó a 8 PIN en el Nano.

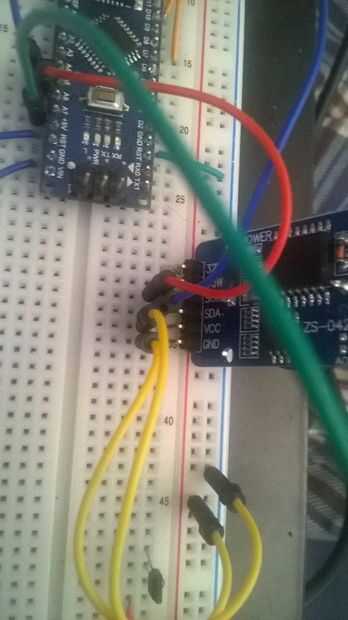

Las fichas RTC cables SDA y SCL deben conectarse a la Arduino posee pines SDA y SCL que el Nano y UNO son respectiely pines A4 y A5. Son diferentes para la Mega y Leonardo. Mega utiliza 20 y 21 respectivamente mientras que el Leo utiliza 2 y 3. No se olvide de la RTC de energía conectando los pines VCC y tierra.

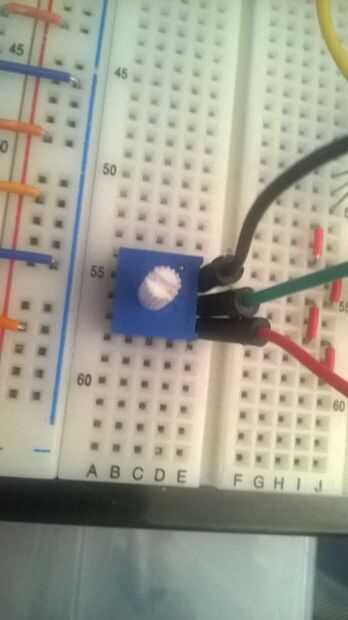

El potenciómetro es muy fácil. Hay 3 pines conectan VCC o planta con el conector de la izquierda, lo contrario del patillas derecha y el medio es los datos. Medio va a A7 en el arduino asignado en el código.

Eso es bastante para el cableado.
