Reloj binario de mármol (4 / 9 paso)

Paso 4: La CPU y cristal

No se molestan en hacer un circuito impreso para este proyecto, es más fácil simplemente soldar todos juntos en estilo bicho muerto. (Realmente algo diría esto un error aplastado porque el chip no esté boca abajo, sino se aplana hacia fuera/aplastada... ;-)

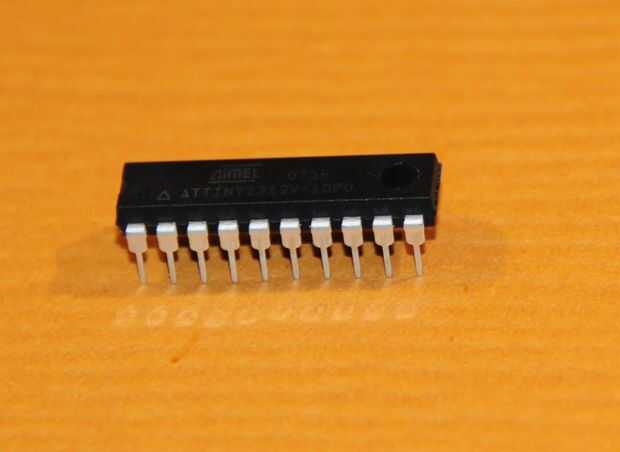

Empezar por el software que destella en el chip (ATtiny2313) y probarlo para asegurarse de que funciona.

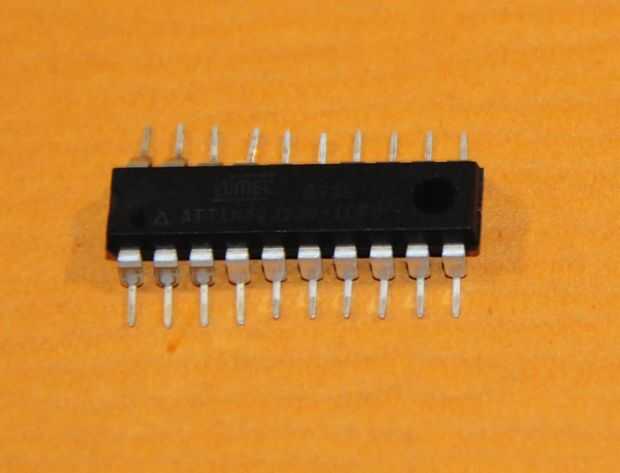

Luego aplanar el chip por pesca todos los cables hacia afuera.

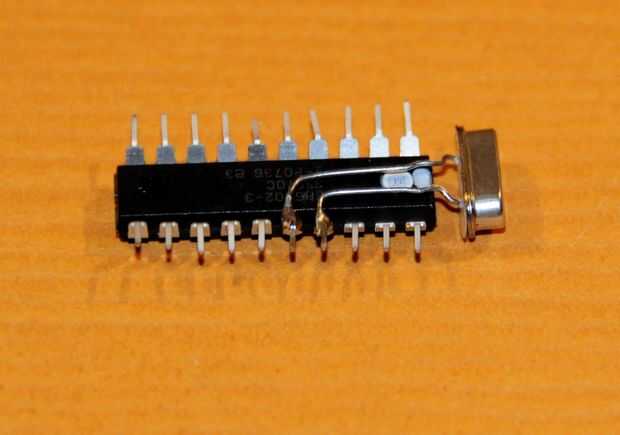

El cristal al pin 4 y 5 en el chip de la soldadura. Corrí las puntas del cristal en la parte inferior del chip para sacarlos de mi camino.

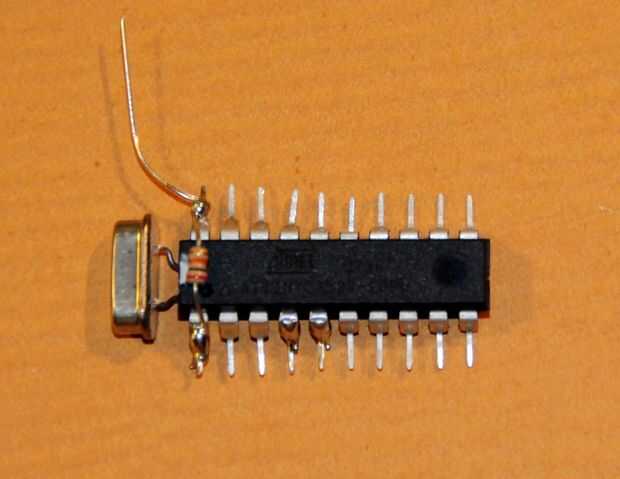

Suelde la resistencia 20 de Kohm entre patillas 1 (reset) y 20 (plus).

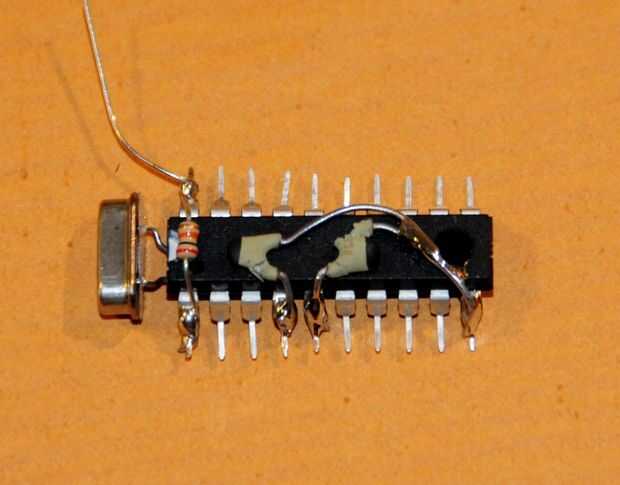

Soldar los dos 20 pF Electrocondensadores al pin 4 y 5 y luego soldarlos tanto al pin 10 (menos).

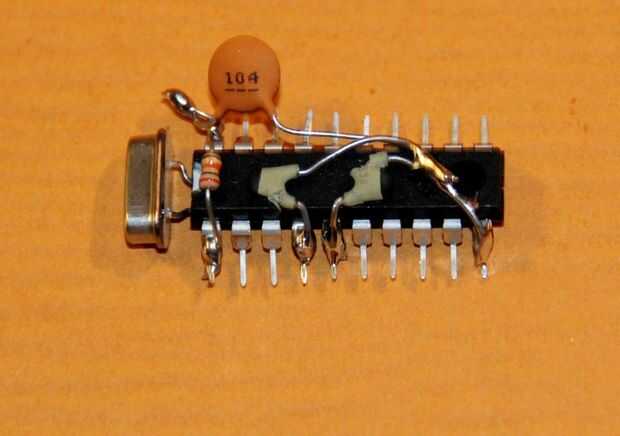

La soldadura del condensador nF 100 entre patillas 10 (menos) y 20 (plus).
