Reloj binario de Arduino (2 / 10 paso)

Paso 2: Los esquemas

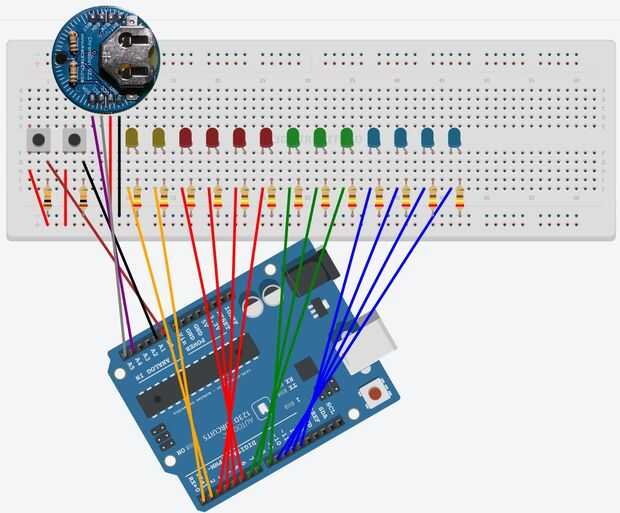

Aquí puedes ver cómo están conectados los pulsadores los leds y el reloj de tiempo real con el Arduino.

Nota: los valores de resistencia no son correctos.
