Reloj binario de 12 horas, horas y minutos, RTC DS1307, i2C, Arduino Nano (5 / 7 paso)

Paso 5: Ajuste del reloj en el altavoz

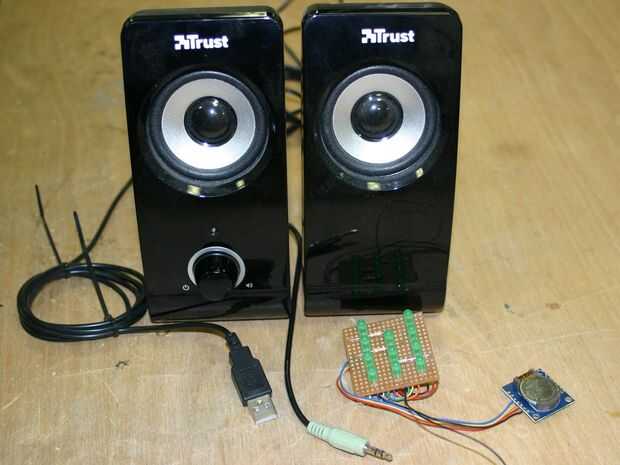

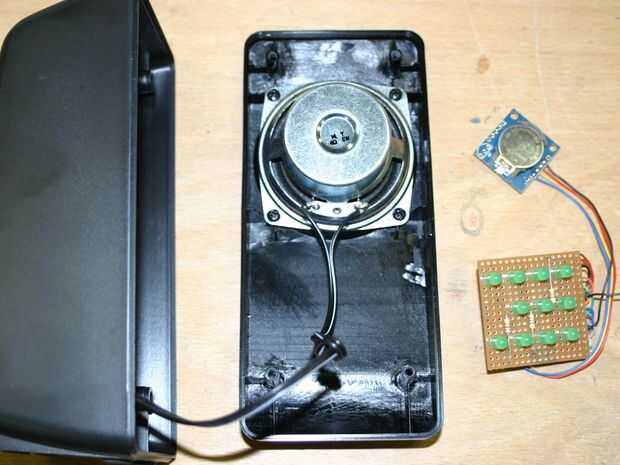

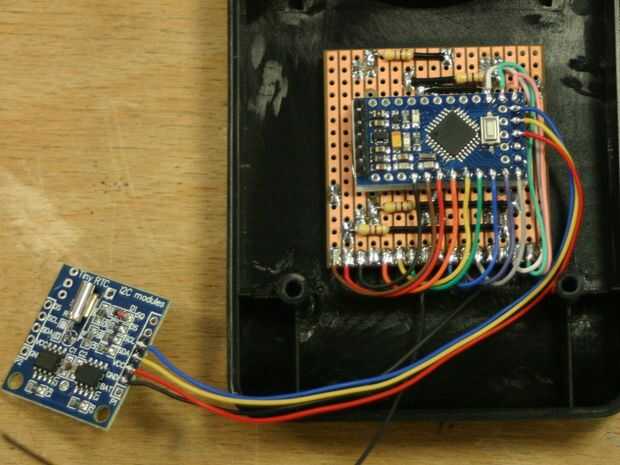

El orador parecía ideal para alojar los LEDs y como los altavoces fueron amplificados podría utilizar la tensión USB para alimentar el reloj. Sin embargo el altavoz que tiene el amplificador y el USB de 5 voltios no tienen espacio para el reloj por lo que el orador de "esclavo" iba a ser utilizado para albergar el reloj, que luego iba a correr un par de cables de altavoz amplificado al esclavo a los 5 voltios de la fuente.

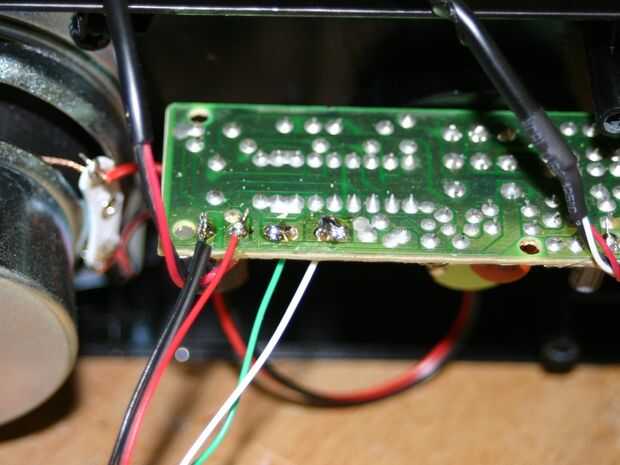

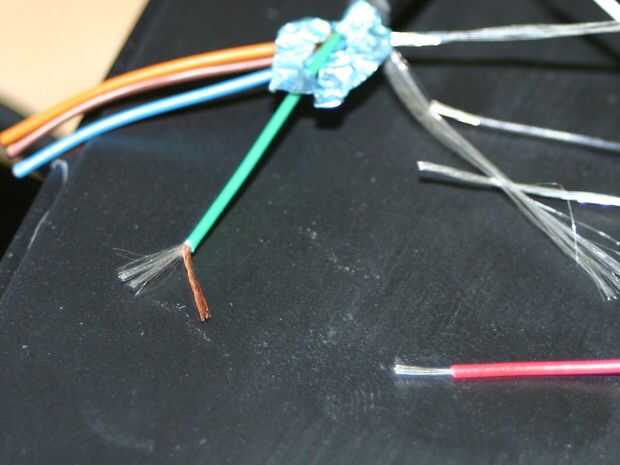

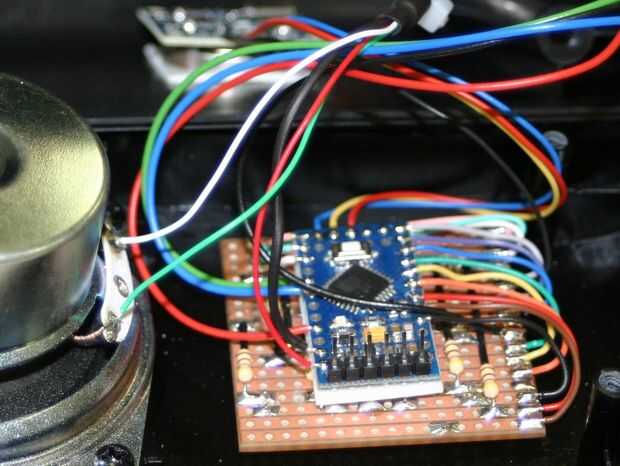

Entonces tuve un momento de bombilla y realizado podría utilizar un viejo cable de teclado USB y vuelva a colocar el cable de 2 hilos. Esto significó un poquito más de trabajo pero creo que valió la pena. ¿Una cosa a señalar es que usted no debe usar un cable de ratón como dentro de cada núcleo de los cables de 4 fibras de plástico? Por lo que es un poco más difícil trabajar con. El cable del teclado es ligeramente más grande en diámetro pero los núcleos no tienen fibras en ellos y un diámetro más grande. Se pueden ver en las fotos las 4 conexiones que hice en cada extremo. En una foto se puede ver la diferencia en el cable del ratón y el teclado cable, el cable verde es el cable de ratón y tiene filamentos de plástico en cada base, el cable rojo es del teclado y es de cobre estañado.

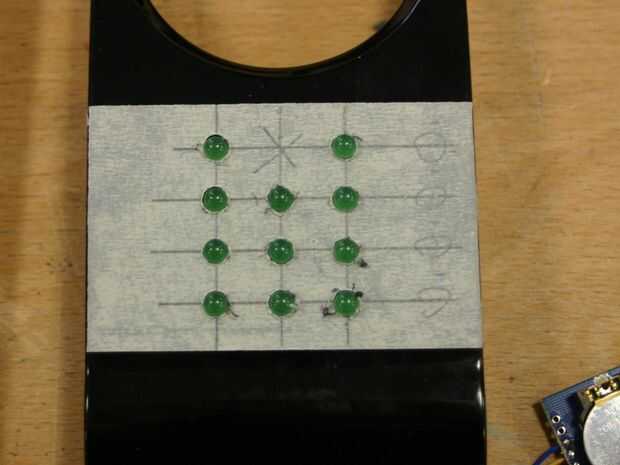

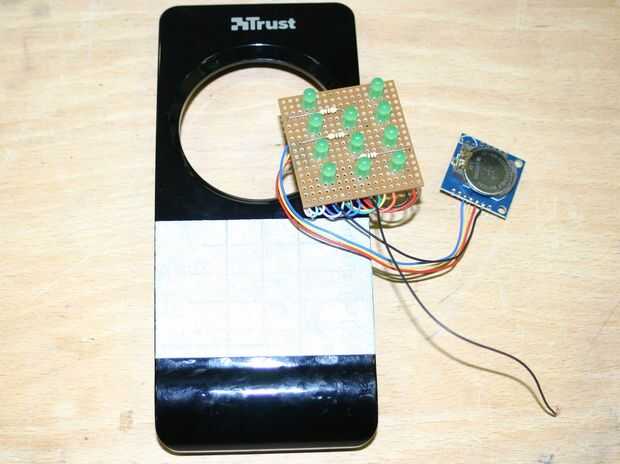

Para montar los LEDs en el altavoz esclavo yo en primer lugar enmascarado el frente con cinta después marcaron los 11 hoyos. Porque he usado protoboard el espacio es agradable e incluso con cada columna 0.5" aparte y 0,4" entre LEDs de cada columna. Tenga cuidado de no dejarse llevar y perforar hacia fuera la parte superior mediano LED, como allí no es un LED en posición!

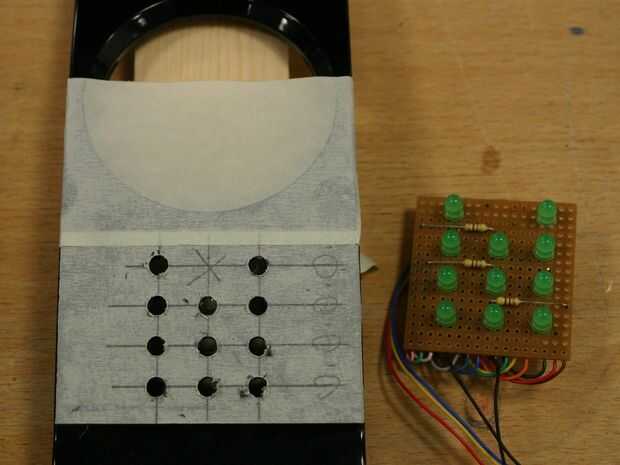

Cuando la cinta adhesiva la perforación ayuda a detener el pedacito de taladro preguntando y si empiezas con una broca de 2mm se puede comprobar todo lo que está en la línea antes de perforar más grande, y aún así prefiero hacer en pasos utilizando un taladro de 3,3 mm y por último 5mm.
