Relicario de amor: de Kinect para impresión 3D (8 / 10 paso)

Paso 8: Crear un corazón perfecto en el 123D (opcional)

Sólo quiero mostrar cómo crear mi corazón perfecto usando 123D app. Se utilizará este modelo de corazón en el paso 9, con el modelo 3D del modelo 3D escaneado de mi cabeza o perfil profundizar sobre con uno se verá mejor!

Si usted no está familiarizado con el 123D, pero le gustaría saber más, echa un vistazo a mi tutorial, 123D para impresión 3D. O puede utilizar cualquier programa de modelado 3D que está familiarizado con crear tu propio corazón, o sólo tiene que utilizar el modelo de corazón proporcionado y omitir este paso.

Nota: El modelo 3D de un corazón perfecto (imagen 1) se proporciona a continuación. Si alguno quiere utilizar para hacer su propio medallón, dude en descargarlo.

Crear el corazón perfecto

Los siguientes son los pasos que usé para crear mi corazón perfecto:

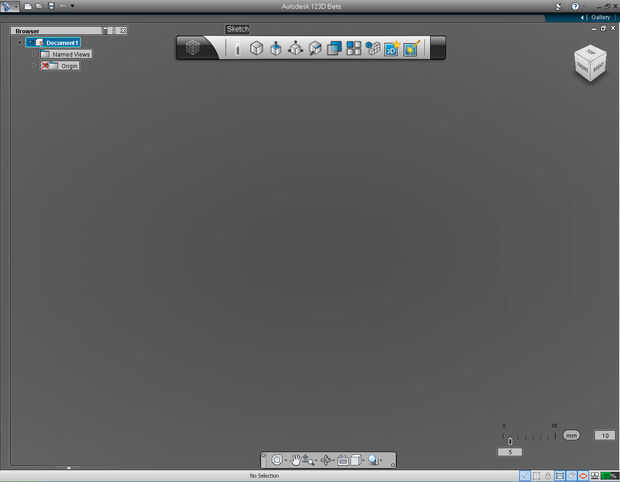

Imagen 2. Iniciar aplicación 123D.

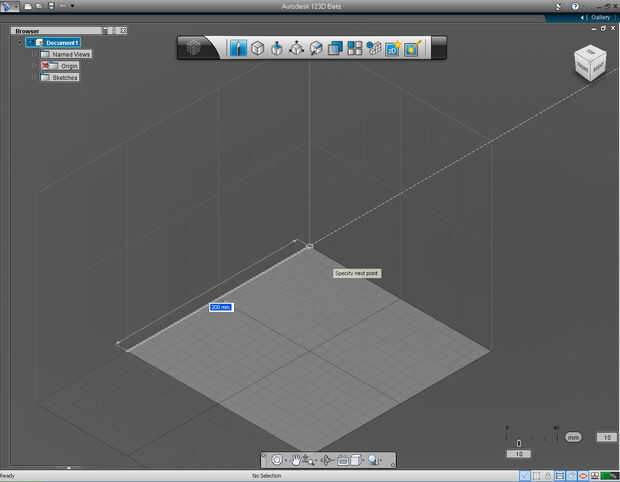

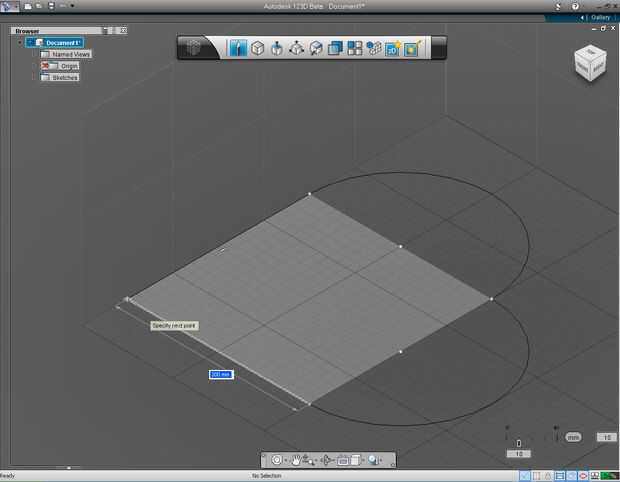

Imagen 3. Utilizar la herramienta pluma para dibujar la línea recta de 200 mm de longitud.

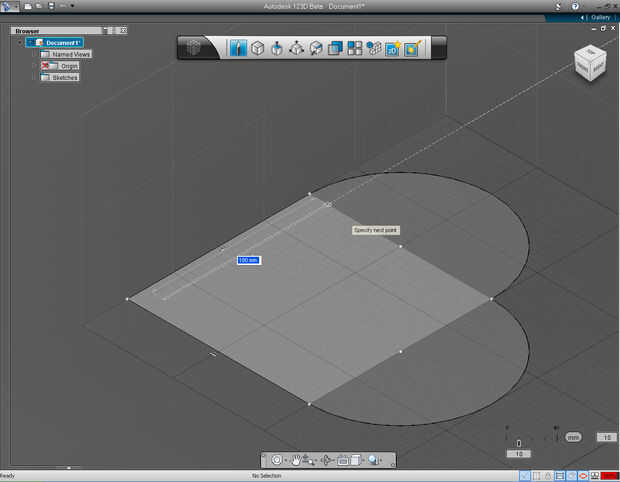

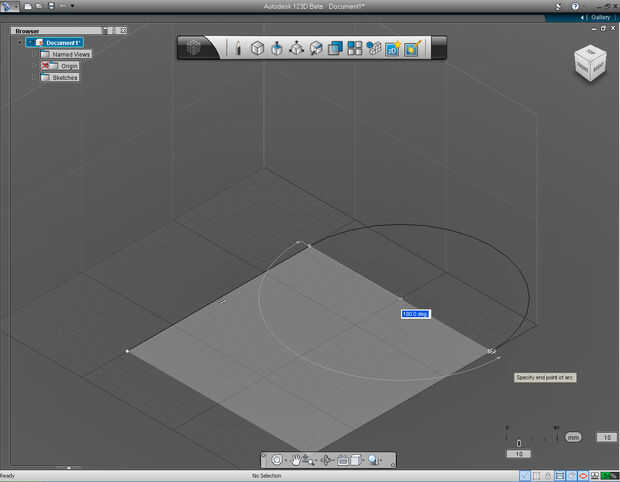

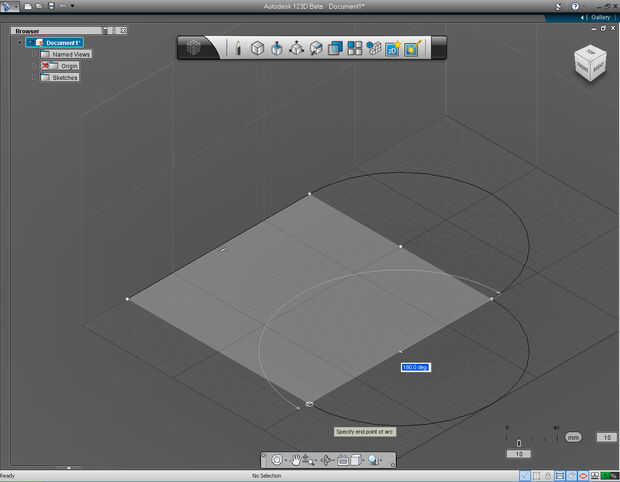

Imagen 4. Continuar dibujar un arco de radio de 100 mm, a partir de final de recta dibujado anteriormente.

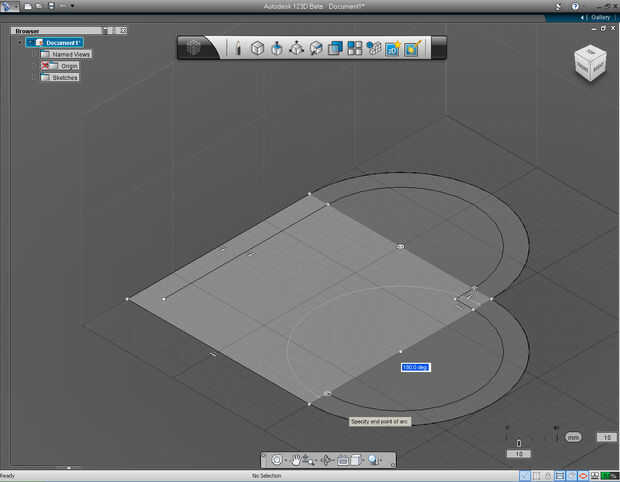

Imagen 5. Trazar otro arco, con el mismo comienzo de la radio (100mm) del punto final del arco anterior.

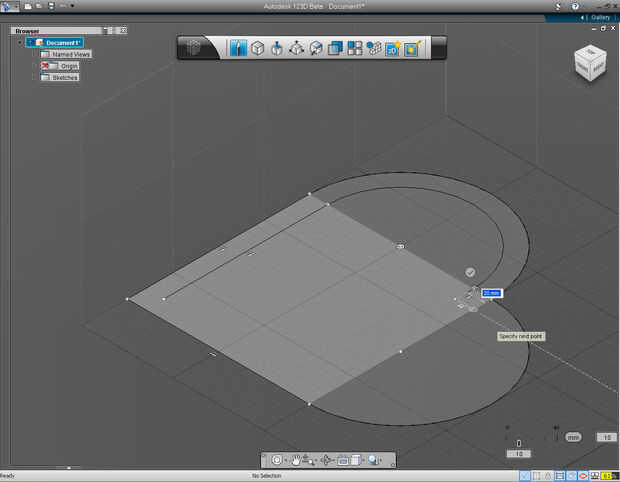

Imagen 6. TRAZAR una línea recta, a partir del extremo del arco y al final en el punto inicial de la primera línea.

Ahora, tenemos el contorno del corazón.
A continuación, crea otro contorno de corazón dentro del primer contorno de corazón.

Imagen 7. Empezar a dibujar una línea en el primer esbozo del corazón (20, 180)
Imagen 8. Dibujar la recta paralela a la frontera exterior del corazón.
Imagen 9. Dibujar el arco con el mismo centro como el arco exterior del corazón.
Imagen 10. Trazar una línea recta corta hacia abajo 20 mm de largo. Y otra corta recta perpendicular a la primera con una longitud de 20 mm también.
Imagen 11. Dibujar un arco con el centro mismo del punto con el arco exterior de continuar.
Imagen 12. Dibujar la última línea, a partir del punto final del arco y poner fin a la línea en el punto inicial del corazón interno.

Ahora, tenemos doble contorno del corazón perfecto.

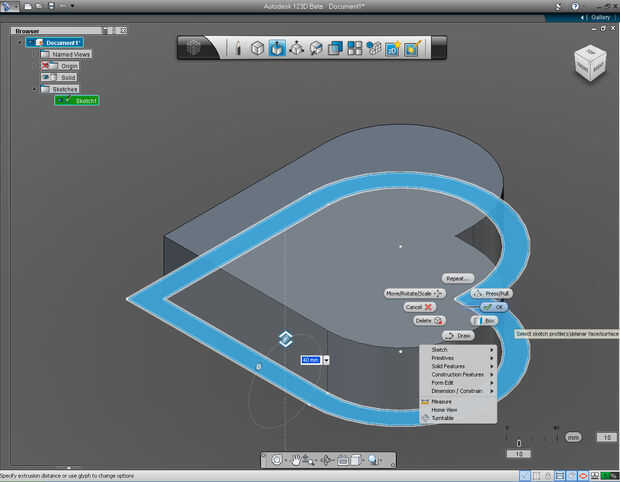

Imagen 13. Utilice el comando EXTRUDE para extruir el corazón interior de 60 mm de altura.

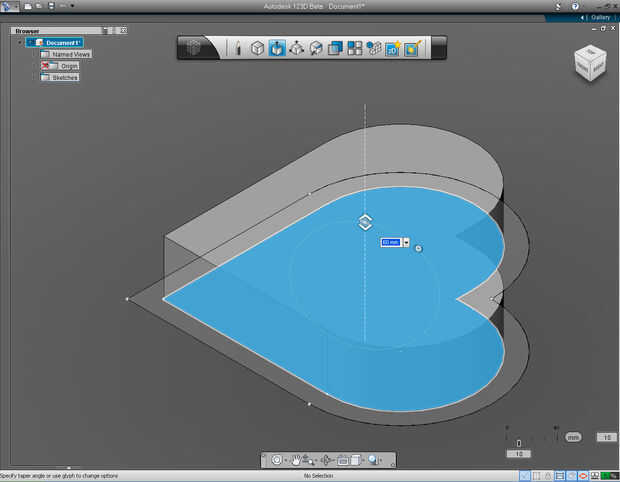

Imagen 14. Seleccione el anillo externo del corazón (como se muestra) y sacar la selección a la altura de 45 mm.

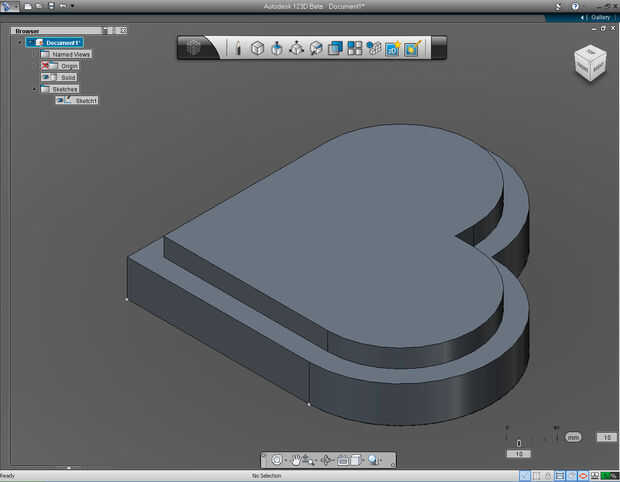

Imagen 15. Ahora tenemos el modelo 3D del corazón perfecto. Guarde el archivo como formato STL.

(Nota: si no puede guardar el archivo en formato STL. Eso puede ser porque no iniciar sesión en al iniciar la aplicación 123D!)
