Relés de núcleo de la chispa controlado con panel web (1 / 8 paso)

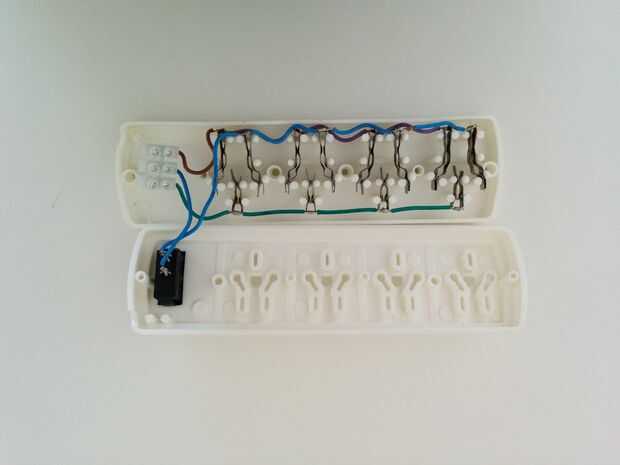

Paso 1: Desarmar la toma de corriente

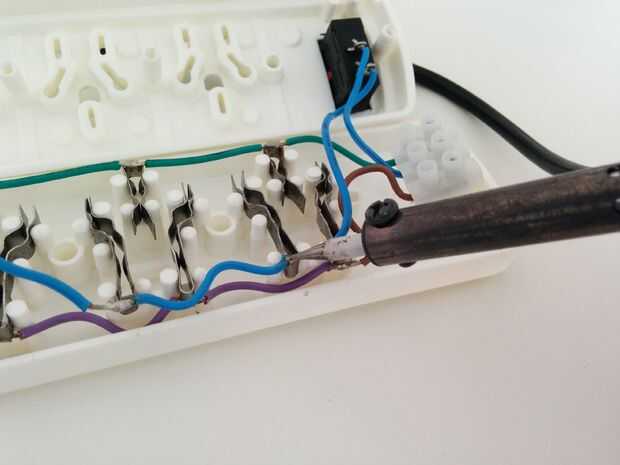

En el caso de la toma de corriente encontré (un muy barato, no recomendable), el cable que se unieron todas las salidas tenía varios puntos de soldaduras. Lo que hice fue dejar que ellos sueltos para dar potencia a cada salida por separado. El cable neutro (en este caso, una violeta), fue dejado sin tocar.

Nota importante: en esta corriente el cable que corresponde a la fase es la de azul claro. Esto es incorrecto y peligroso: el azul claro representa siempre cables de neutro. He ignorado este color en mi cableado y utiliza la luz azul de la fase.
