Relé de WiFi con ESP8266 (2 / 6 paso)

Paso 2: La placa de relé

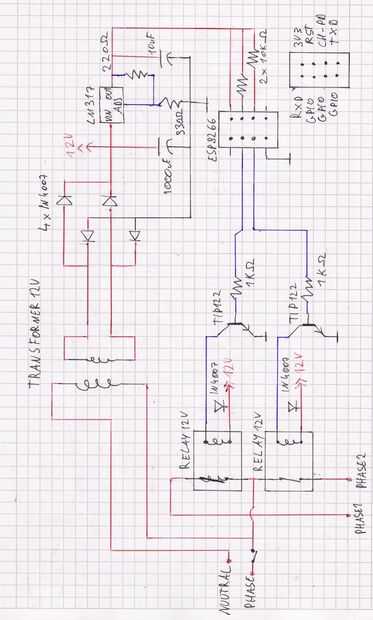

Dividí la electrónica en dos tableros:
-la placa de relé con 2 relés y 2 transistores
-el tablero de esp8266 con el módulo y toda la parte de potencia (transformador, puente rectificador y el lm317 para el 3c3 regular)

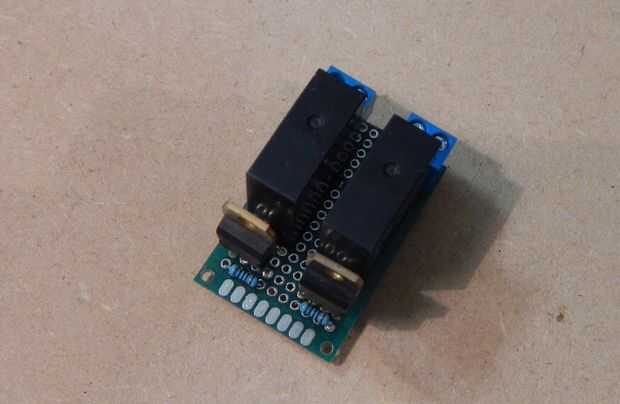

Este Consejo es muy simple, se compone de 2 mosfets cómo controlar 2 relés.

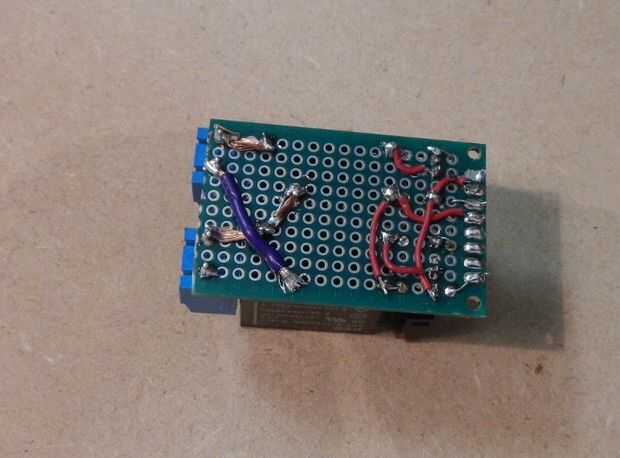

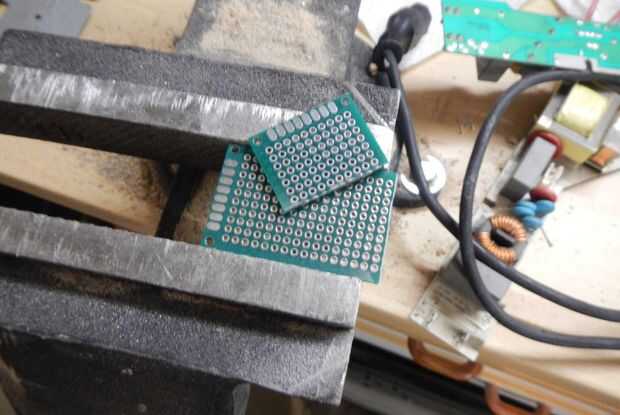

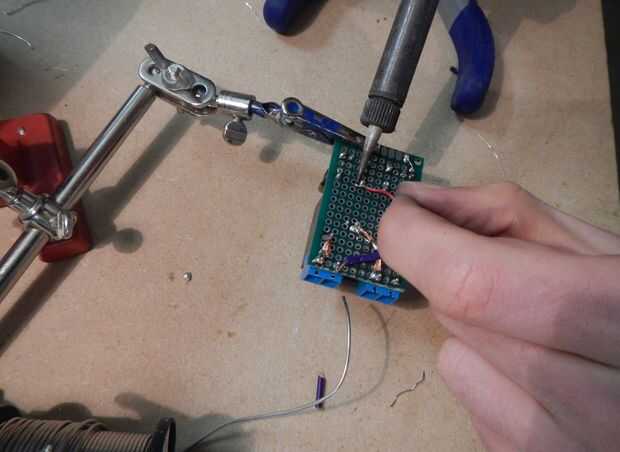

Hice este tablero colocando todos los componentes en el pcb de prototipo y luego corté la it en el tamaño adecuado con una sierra. Todos los componentes de la soldadura y después les enlazo con el alambre. Atención del diámetro del cable cuando se conecta el relé, debe usar uno más grande para la tensión alta.
