Relé control remoto Plug And Play (frambuesa y Arduino y leer sensores) (2 / 8 paso)

Paso 2: Arduino y una firmado

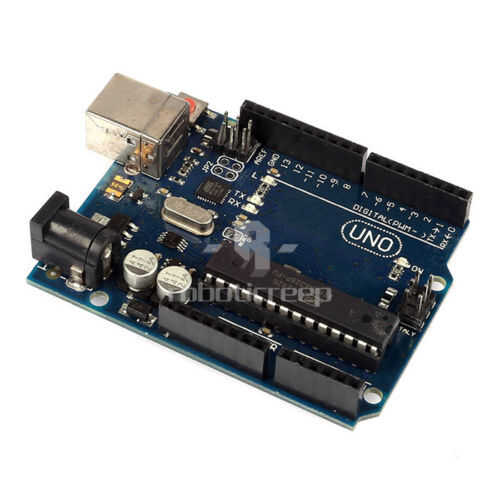

La manera fácil de conectar al relé es mediante el uso de Arduino. Y es la forma más fácil que encontré para utilizar Arduino controlando de frambuesa.

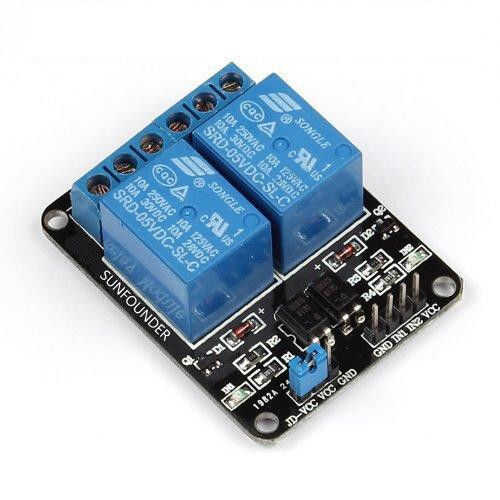

Conectar el Arduino al relé, aquí se utilizo 2 relé de puertos.

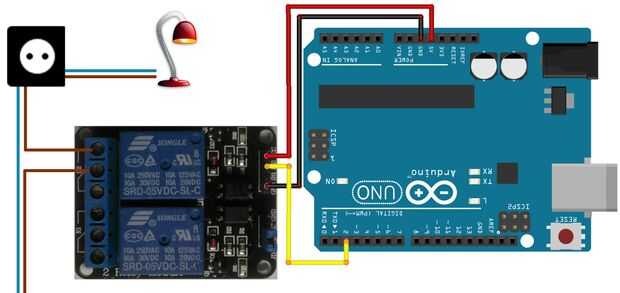

Conexión de Arduino relé

5V -> VCC

Tierra -> tierra

D8 (o cualquier otro) 1

D9 (o cualquier otro) In2

En el otro lado del relé hay tres conexiones para cada puerto, normalmente será COMM NO NC (común, normalmente abierto normalmente cerca).

No conexión COMM y será normalmente abierto del círculo hasta 1 se envía al puerto y al revés.

No trato con código de Arduino, todo se hace por frambuesa vía firmware una firmado...

Subir firmware una firmado

1. conectar el Arduino al PC

2. Abra el IDE ir a ejemplos elegir una firmado -> StandardFirmata y subir a Junta

Eso es todo

Usted puede comprobar es todas las obras mediante una firmado prueba en PC con Windows

Usted puede comprobar si todo está funcionando bien mediante el envío de 0 o 1 para los pernos anteriores, LED se encenderá o desactivar relé
