Paso 3: impresión 3D su pilón de relámpago
Problema montaje AS3935 dentro de la caja
Instalamos el MOD-1016 que contiene AS3935 de la cabecera de la Junta de WeatherPiArduino. Se puede ver instalado en el centro de la imagen de abajo.

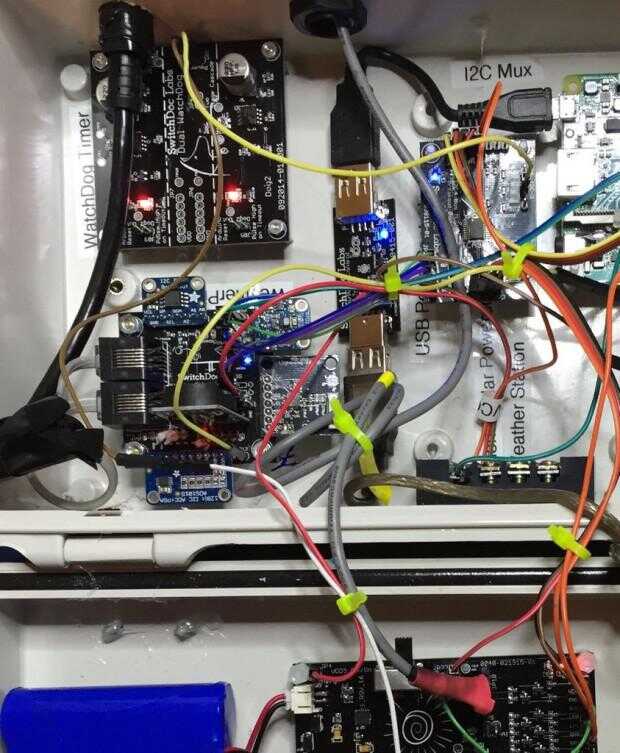

La Junta de arranque de AS3835 instalada en WeatherPiArduino

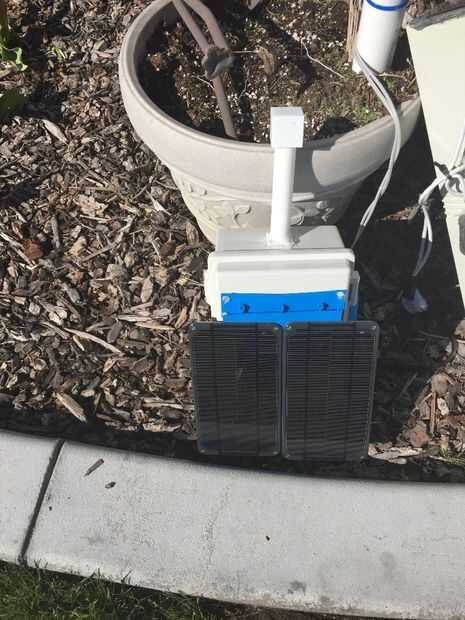

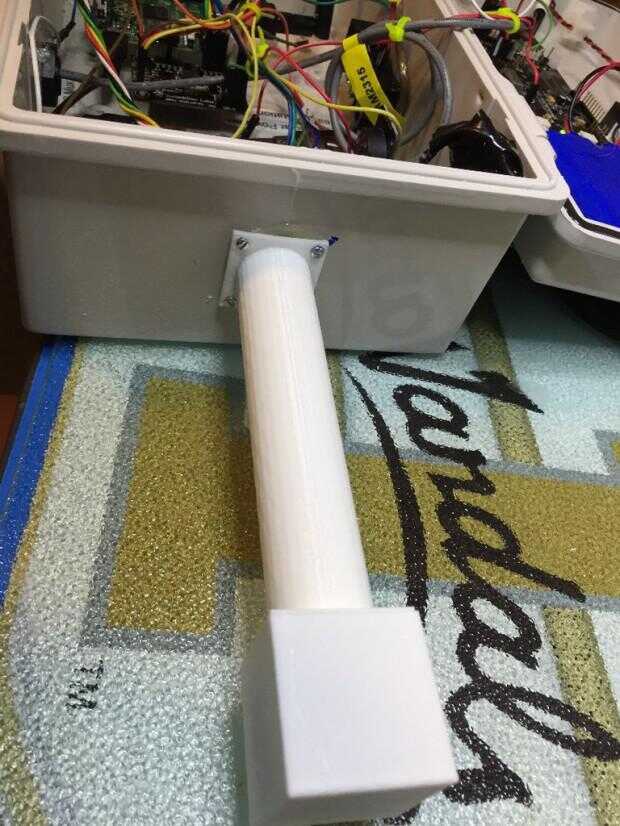

Esto no resultó ser una buena ubicación. Demasiado ruido de todos los componentes que lo rodean. Conseguíamos interrupciones nos dice para ajustar el ruido y luego que tenía que estar justo en la parte superior de él con el simulador de rayos para obtener cualquier respuesta en absoluto. Necesitábamos a alejarse de la otra electrónica. En retrospectiva, nos deberíamos haber sabido que esto sucedería. ¿La solución? Alejarse de la caja en un pilón. Pensamos en mover el WeatherPiArduino en una torre, pero hemos decidido poner sólo una AS3835 en la torre. Ver los archivos 3D de impresión anteriores. Abajo se encuentra las tres partes como ven en la pantalla en OpenSCAD y seguido por una foto de la torre impreso e instalado en la caja de WeatherPi. Aquí están los archivos OpenSCAD para el pilón.

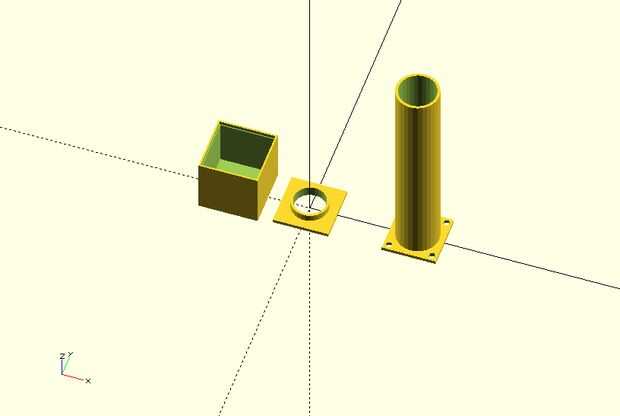

Las piezas impresas 3D de la torre del rayo
