Paso 3: Ulazni izmjenicni napon
Ulazni izmjenicni señal je sinusoidni napon maksimalne vrijednosti 42V me frekvencije 50Hz. A je maksimalni napon koji amplituda daje. Nama treba efektivni napon koji zapravo koristi sklop, taj napon je napon za drugi korijen manji od maksimalnog napona.
u=uo*sin(WT)
Za fórmula izmjenični napon gdje se vidi Uo tj. napon máximo.
U = Uo/√2
U - efektivni napon
Uo - maksimalni napon

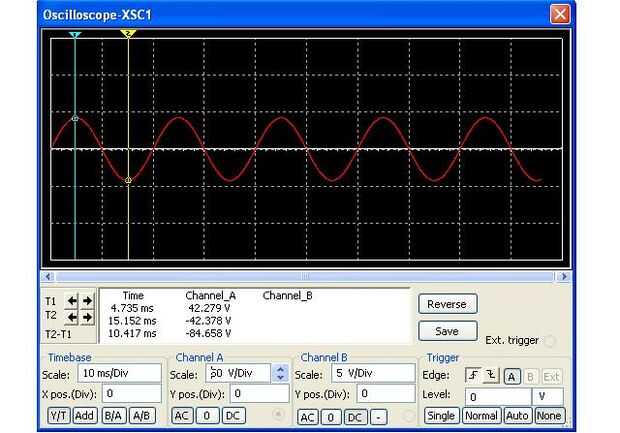

Znači 42V/1.4 = 30V kao što je prikazano na slici!

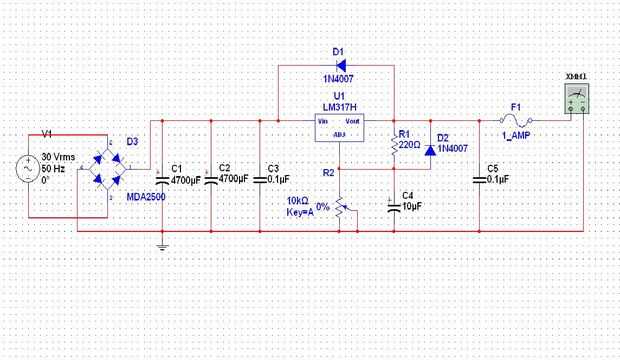

(Simulacija je napravljena u programa MULTISIM 11.0)
Napomena: Simulacija je rađena bez transformatora, stvarnom u slučaju je del transformador obavezan osim ako nemate izvor izmjenicnog napona 30V!
