Paso 2: esquemático

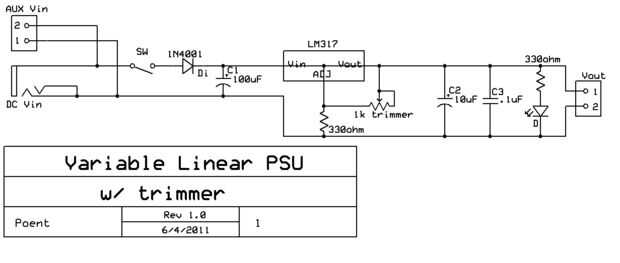

a continuación es el esquema diseñado desde la fuente de alimentación que utilizo. Hay muchas de estas online usted puede conseguir sus manos en el, pero este debe darle todo lo que necesitas saber sobre cómo hacer este específico, así como la capacidad para adaptarse a sus proyectos necesita. Algunos de ustedes pueden notar el recortador parece mal orientado o que pin 3 se conecta también a tierra. el pin 3 es opcional y no utilizado para este diseño, y el barbero es nada más que una resistencia bidireccional (en definitiva no importa. También tenga en cuenta que el LED está en el carril de la potencia ajustada, esto se puede mover donde quieras siempre y cuando se calcula el tipo correcto de la resistencia a utilizar.
