Regulador de ventilador de calor Variable con caja de aluminio personalizado (3 / 11 paso)

Paso 3: Construir las otras tablas para el botón, el gráfico de barras y el ventilador pernos hechos salir.

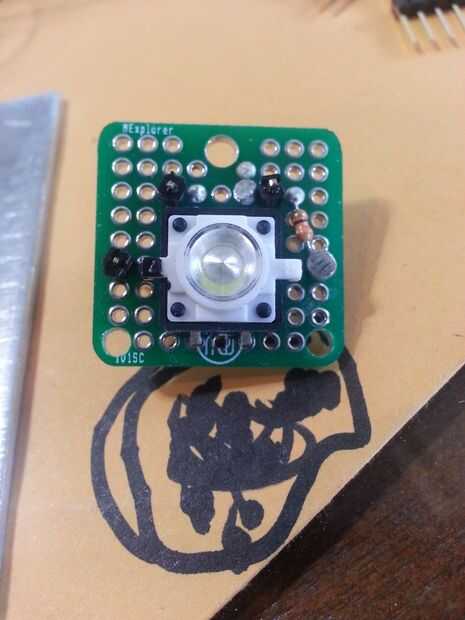

He utilizado un botón iluminado, asi se monta una resistencia de 330 ohm a su lado. Sólo un hombre encabezado para el positivo y negativo conduce aquí.

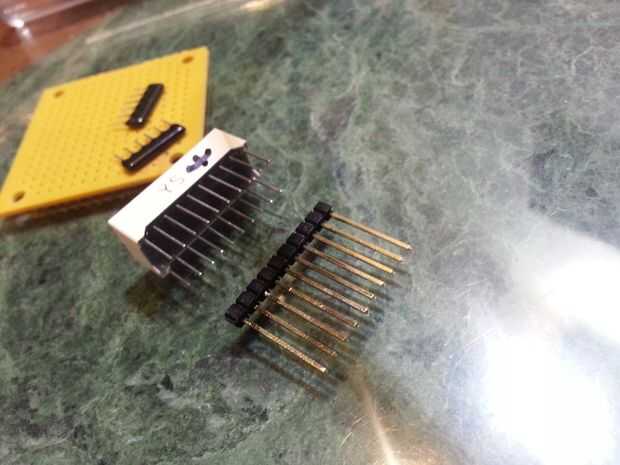

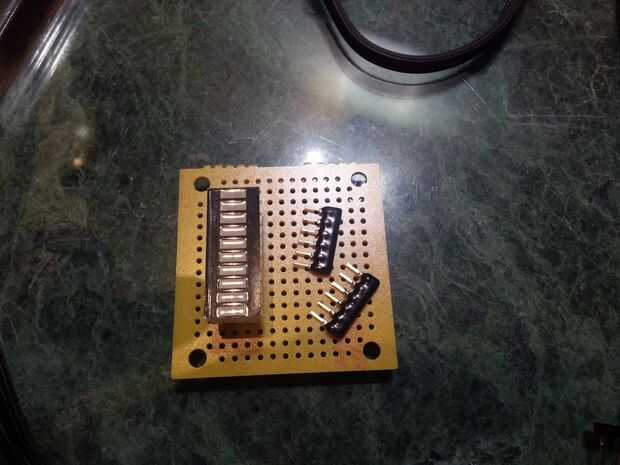

El gráfico de barras es simplemente 10 LEDs intercalados, por lo que cada uno tiene su propia resistencia. Usé 2 barras de LED que tienen resistencias de 5 en cada uno. Las barras de simplificar el cableado mucho. Solo la soldadura de las barras de resistencia entre contactos del negativo de los LEDS y un hombre encabezado para cada positivo de los LEDs, y eso es todo.

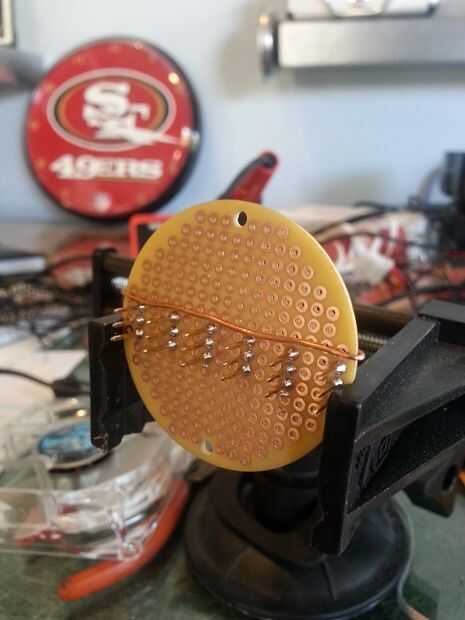

El pasado es tan sólo una fila de encabezados masculinos que los ventiladores de 3 pines se pueden conectar directamente a. (Go Niners!)
