Paso 3: Preparar el Motor
Utilizando el alambre AWG22:
- Cortar 2 alambres de 4" de longitud
- Usando el cable stripper Retire el aislador plástico exponiendo aproximadamente 1/8" a 1/4" de cobre

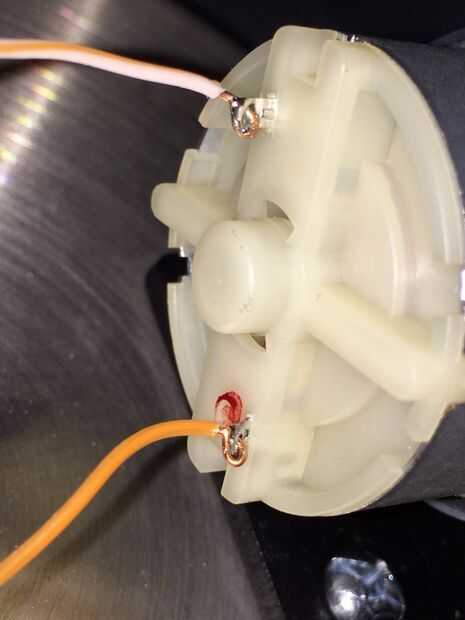

- Conectar estos cables de motor envolviendo el alambre de cobre expuesto a través y alrededor del agujero

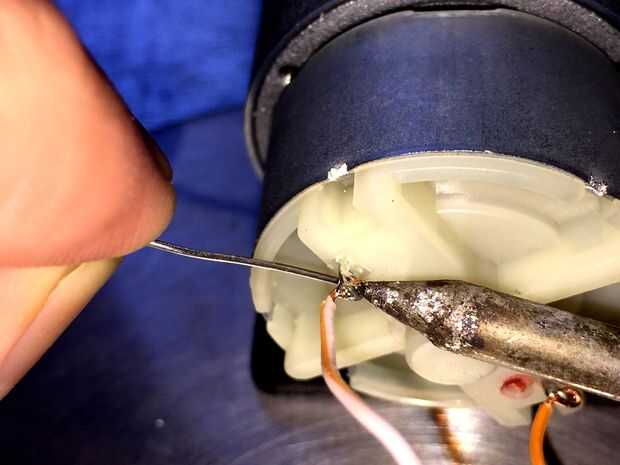

Ahora calentar el soldador y aplique una pequeña cantidad de soldadura en alambre y cables. No te preocupes no es necesario ser perfecto.
Si usted tiene ninguna experiencia para soldar esto es un buen comienzo ya que no es realmente difícil o arriesgada.
Si refinar este proyecto o tiene otro proyecto que requiera de soldadura más sugiero echar un vistazo en:
https://Learn.Adafruit.com/Collins-Lab-Soldering
El Motor a una Base de montaje
Tiempo para ser creativo...

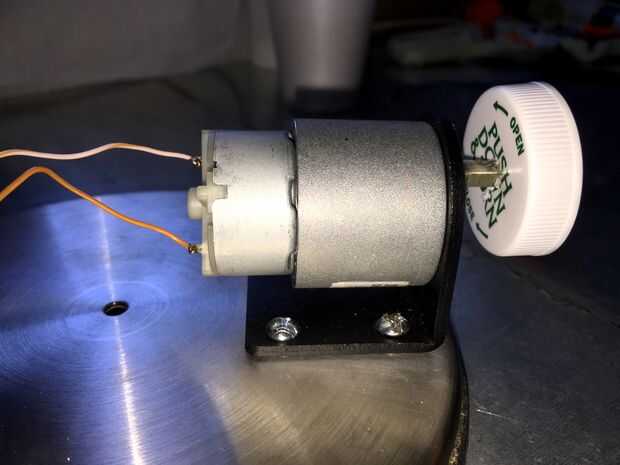

Una parte que reutilizado fue una base de un Portarrollos de papel de acero inoxidable como base para mi motor. Si usted ordenó el Sujetador de soporte de montaje Motor todo lo que necesitas es algo pesado que usted puede atornillar el soporte de montaje a.

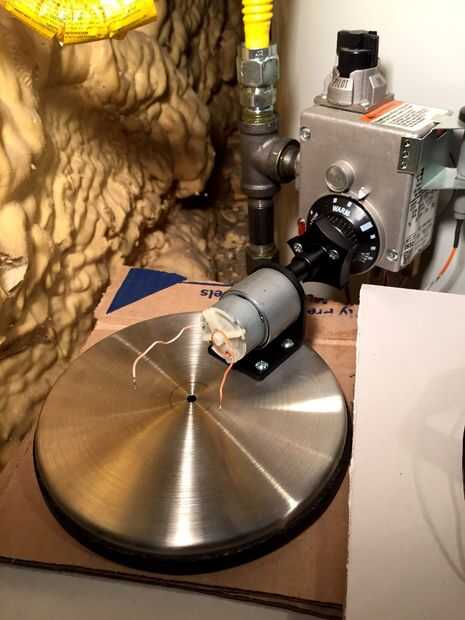

Por supuesto, esto dependerá de cuánto espacio usted tiene donde se encuentra el calentador de agua. También se utiliza un pequeño taburete que me senté mi base en.
Una alternativa es usar simplemente un bloque de madera de algún tipo, como una sección de 1 pie de 4 x 4. Debe ser lo suficientemente pesado y fácil de atornillar el soporte de montaje a. Mientras no este yo pruebo, estoy seguro que funciona. La base es algo para que se sientan en el motor que proporcionará estabilidad.
Para otras ideas sobre la creación de una base, pie o ambos sugieren navegación por otros instructables. PVC se ve como un material versátil que es fácil de trabajar con:

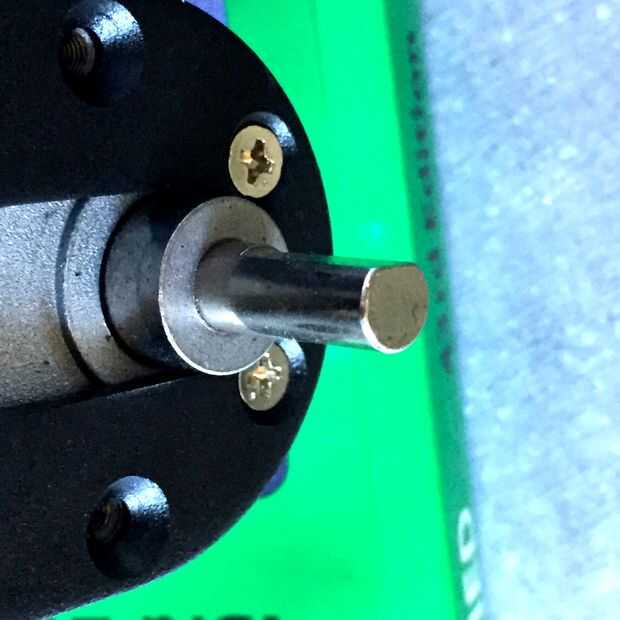

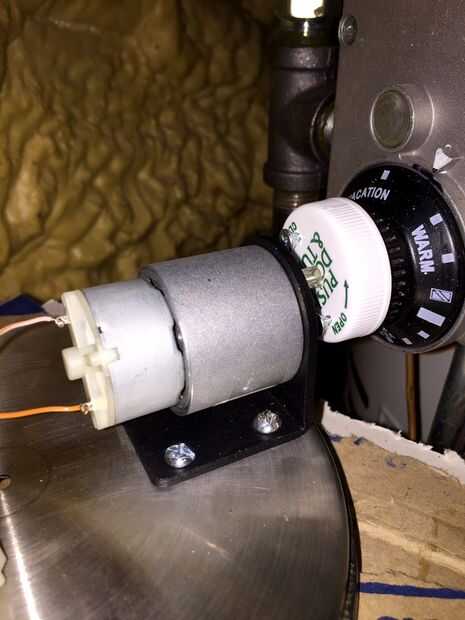

Conectar el eje del Motor con el Control del calentador de agua

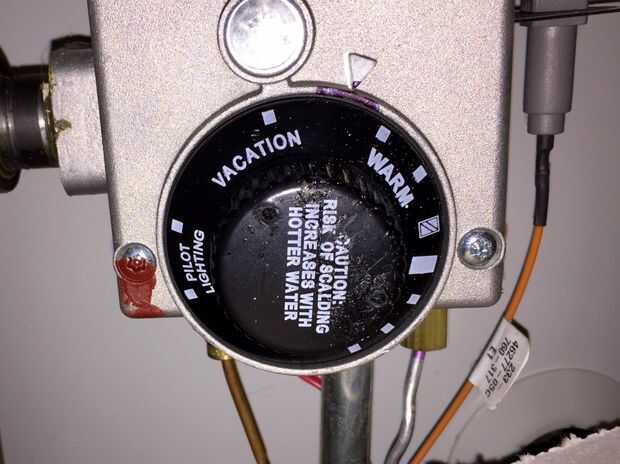

También usé repuesto plástico de un juguete para conectar mi eje del motor con el termostato del calentador de agua. El control del calentador de agua puede ser diferente por lo que se desea examinar el control primero antes de ir a esta ruta.

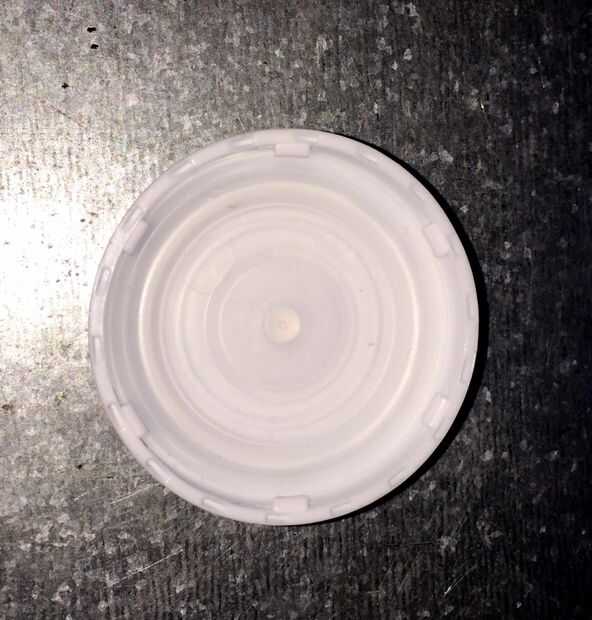

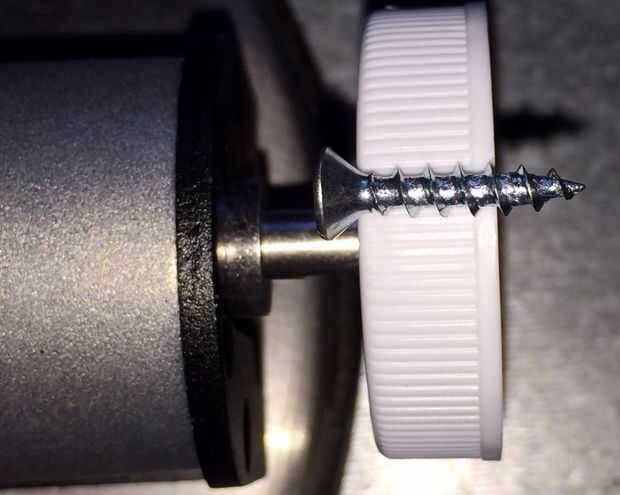

Una alternativa es usar la parte superior de una botella de medicina de la prescripción. Realmente cualquier botella de plástico superior con radio suficientemente grande y suficientemente fuerte debe trabajar. La idea es hacer un agujero pequeño que se ajusta firmemente sobre el eje del motor. Luego conecte el control de calentador de agua con dos 3/4" tornillos para madera. Nota: Los tornillos deben ser apenas más largos que el superior de la botella. No quiere atornillar demasiado lejos en su termostato.

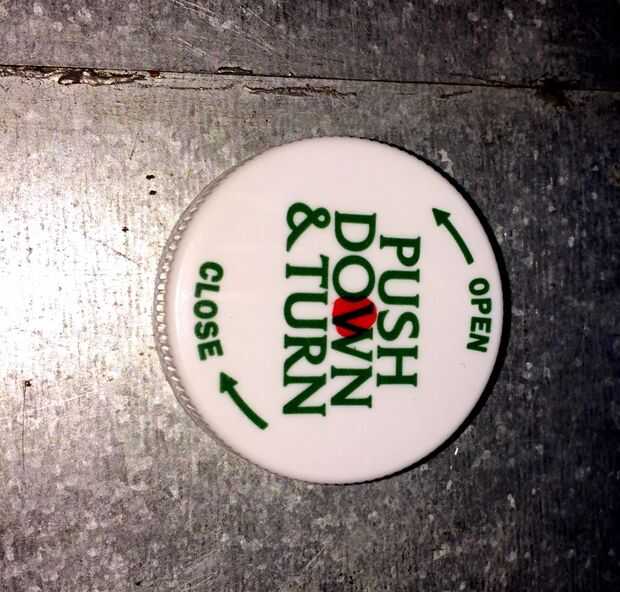

- Marque el centro con un marcador

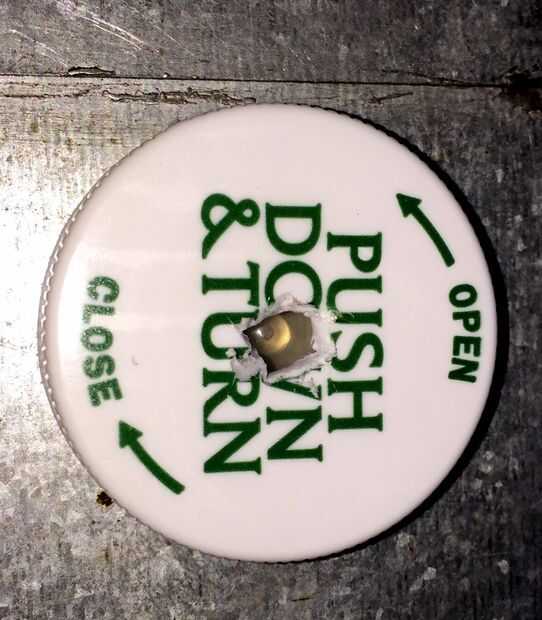

- Cortar un pequeño agujero y compruebe cuán cerca se adapta
No corte el agujero demasiado grande. Debe ser apenas grande bastante donde usted puede forzarlo en el eje del motor.
Una vez que tenga un buen ajuste quitarlo. Será más fácil para el control de calentador de agua.
Con un destornillador (herramientas de poder no es necesarios ni recomendados):

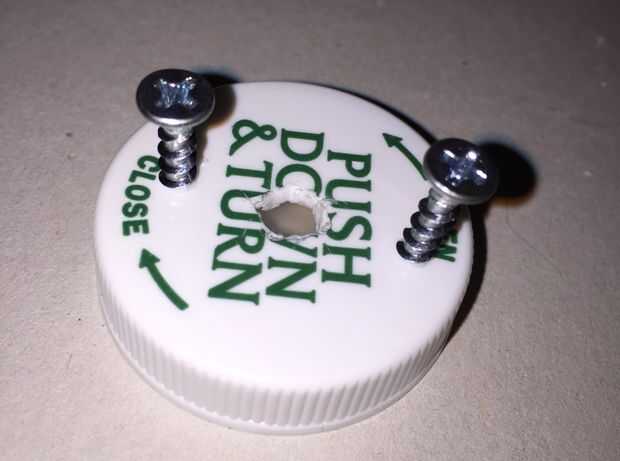

- Comenzar a enroscar en la parte superior de la botella a cada lado sobre una superficie plana.

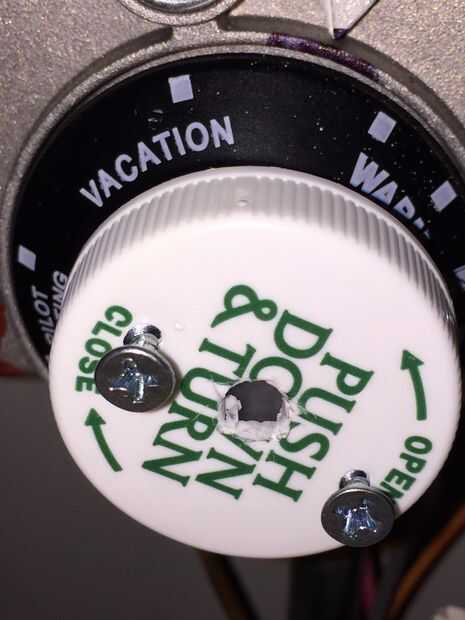

- Coloque la tapa de la botella más que control del calentador de agua y continuar firmemente atornillado en él.

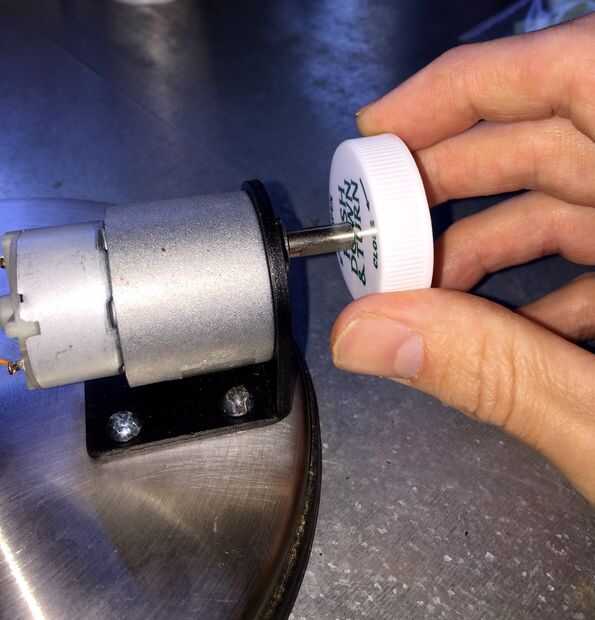

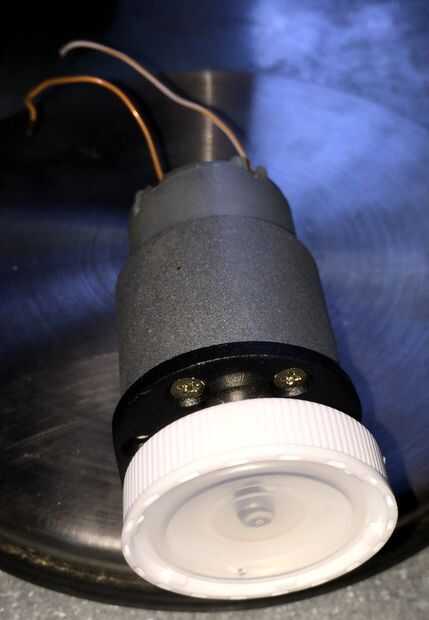

- Forzar el eje del motor hacia la parte superior.
