Registro de datos de tarjeta SD con el Sensor de temperatura humedad DHT22

Este es un tutorial explicando cómo hacer el registro con el Sensor de humedad de temperatura DHT22 por nuestro cliente Steve Spence.

Esto es un poco complicado, como el sensor salidas flotadores y enviamos cadenas a la tarjeta SD, he puesto juntos un flotador a la función de cadena con esto.

Aquí está el bosquejo de la función de registro. Lee el DHT22, los flotadores se convierte en cadenas y escribe los datos de delimitado por comas a la tarjeta SD Vídeo está por debajo de!

#include

#include "DHT.h"

#define DHTPIN 7 / / Qué pin nos estamos conectados a #define DHTTYPE DHT22 / / dht DHT DHT 22 (AM2302) (DHTPIN, DHTTYPE);

#include #include

const int chipSelect = 10;

void setup() {/ / abrir comunicaciones en serie y esperar a que puertos abrir: Serial.begin(9600); mientras que (! Serie) {; / / espera para que el puerto serie conectar. Necesario sólo para Leonardo}

Serial.Print ("tarjeta INICIALIZACION SD..."); Asegúrese que el pasador seleccione predeterminado chip es / / salida, incluso si no lo usas: pinMode (10, salida);

ver si la tarjeta está presente y puede ser inicializado: if (! SD.begin(chipSelect)) {Serial.println ("tarjeta de fallido, o no presente"); / / no hacer nada más: devolver;} Serial.println ("tarjeta de inicializado."); Serial.println ("DHTxx test!"); DHT.Begin(); }

void loop() {/ / esperar unos segundos entre las mediciones. delay(2000);

Lectura de temperatura o la humedad toma alrededor de 250 milisegundos. Lecturas del sensor también pueden ser de hasta 2 segundos 'old' (es un sensor muy lento) flotador h = dht.readHumidity(); Leer temperatura como Celsius flotador t = dht.readTemperature(); Leer temperatura como Fahrenheit float f = dht.readTemperature(true); Compruebe si cualquier Lee falló y salir temprano (para intentarlo de nuevo). Si (isnan(h) || isnan(t) || isnan(f)) {Serial.println ("error al leer del sensor DHT!"); vuelta;}

Calcular el índice de calor / / debe enviar en temperatura en grados Fahrenheit! Hola flotador = dht.computeHeatIndex (f, h);

Serial.Print ("humedad:"); Serial.Print(h); Serial.Print ("% \t"); Serial.Print ("temperatura:"); Serial.Print(f); Serial.println ("* F\t");

una cadena de montaje de los datos para iniciar sesión: cadena dataString = "";

buffer de Char [10]; String stringH = dtostrf(h,6,2,buffer); dataString = stringH; dataString += ","; String stringF = dtostrf(f,6,2,buffer); dataString += stringF;

Abra el archivo. Tenga en cuenta que sólo un archivo puede ser abierto en un momento, / / así que tienes que cerrar éste antes de abrir otro. Archivo de datos de archivo = SD.open ("datalog.txt", FILE_WRITE);

Si el archivo está disponible, escribir en él: Si (dataFile) {dataFile.println(dataString); dataFile.close(); / / imprimir en el puerto serie también: Serial.println(dataString);} / / si el archivo no está abierto, surge un error: else {Serial.println ("error al abrir datalog.txt");}}

Artículos Relacionados

Sensor de temperatura LM35 con registro de datos en tarjeta SD en Intel Edison

Sensor de temperatura LM35 con registro de datos en tarjeta SD en Intel Edison

-Muestra el uso de un sensor LM35 en Intel Edison para medir la temperatura durante largos períodos que van desde varias horas hasta semanas y registros de las lecturas de temperatura del sensor en una tarjeta SD insertada a bordo, todas las cosas ne
Registrador de datos de tarjeta SD con LinkitOne

Registrador de datos de tarjeta SD con LinkitOne

En este tutorial veremos cómo utilizar la funcionalidad de tarjeta SD incorporada en el MediaTek LinkitOne super impresionante!El LinkitOne ofrece 10MB de almacenamiento flash y hasta 32 GB almacenamiento ampliables mediante la ranura para tarjetas m
Arduino solar regulador de carga + control de salida y registro de datos en línea con Xbee WiFi

Arduino solar regulador de carga + control de salida y registro de datos en línea con Xbee WiFi

Hace un tiempo atrás empecé a trabajar en un controlador de carga solar, estaba basado en un microcontrolador PIC, un 20 x 4 caracteres de la pantalla y el código fue escrito en lenguaje ensamblador. Funcionaba bien y aún trabajaba cuando decidí que
Arduino LCD termómetro con LM35 Sensor de temperatura

Arduino LCD termómetro con LM35 Sensor de temperatura

: actualización del PIN 13: gracias a cybersbpara la captura.El Fritzing esquema muestra el uso de los pines 12 y 13. Esto no se corrige. Debe usar los pines enumerados en el código, los pines 11 y 12.Esto es como el título lo indica, un Arduino powe
Con un Sensor de temperatura

Con un Sensor de temperatura

Utilizando sensores electrónicos básicos, podemos construir nuestro propio detector de calor. El componente principal, que es el sensor de temperatura LM35DZ, se utiliza para medir la temperatura ambiente actual. Basado en la medición, el detector le
Sensor de temperatura/humedad + Arduino + adquisición de datos LabVIEW

Sensor de temperatura/humedad + Arduino + adquisición de datos LabVIEW

Este tutorial explicare paso a paso sobre cómo configurar su SHT15 sensor (temperatura y humedad) para adquisición de datos utilizando Arduino. El tutorial más explica cómo LabVIEW utilizará para recopilar los datos detectados para proporcionar la re
LinkitOne Sensor de registro de datos utilizando GoBetwino

LinkitOne Sensor de registro de datos utilizando GoBetwino

IoT proyectos implican generalmente la conexión a internet y publicar los datos a un servicio de nube. Sin embargo, se pueden desarrollar varias aplicaciones de registro de datos fuera de línea utilizando la plataforma MediaTek LinkitOne y GoBetwino,
Termómetro digital en pantalla OLED con sensor de temperatura NodeMCU ESP8266 ESP-12E y DS18B20

Termómetro digital en pantalla OLED con sensor de temperatura NodeMCU ESP8266 ESP-12E y DS18B20

En mi anterior instructable le di una introducción a la ESP8266 y la programación con nuestro IDE de Arduino familiar.En este instructable voy a ir un paso más allá, conexión de un sensor digital de temperatura DS18B20 y mostrar la temperatura en gra
Sensor de presión de Intel Edison IoT_Read y registro de datos a la tarjeta SD

Sensor de presión de Intel Edison IoT_Read y registro de datos a la tarjeta SD

Hola, hoy voy a mostrarte cómo registrar los datos del sensor en la tarjeta SD para el desarrollo más profundo. Última vez, he guía leer el sensor de presión, ya que registrará estos datos de sensor de presión. Así que usted debe checkout mi última i
Registro de datos, fecha y hora y datos del Monitor de Arduino con un increíble Bash-One-Liner

Registro de datos, fecha y hora y datos del Monitor de Arduino con un increíble Bash-One-Liner

La descripción no cabe en una línea, pero el código no!Se trata de una línea de bash para registro de datos desde Arduino y para el procesamiento (por ejemplo, sellado de tiempo, reaccionando a las lecturas del sensor, etc.) y luego redirigir el arch
Rakshak uno: un rover para recopilación de datos y vigilancia con funciones de registro de datos, alertas de voz y medición de la distancia.

Rakshak uno: un rover para recopilación de datos y vigilancia con funciones de registro de datos, alertas de voz y medición de la distancia.

I ntroducciónEste sistema robótico puede controlarse utilizando un GUI usando procesamiento. El rover puede controlarse mediante el envío de comandos a través de la GUI en el portátil. Utiliza los módulos de xbee serie 2 para la comunicación inalámbr
Registro de datos con la base de chispa + Plotly

Registro de datos con la base de chispa + Plotly

El núcleo de la chispa, es muy fácil de conectar su proyecto a Internet de las cosas. Usted puede utilizar casi cualquier sensor que funciona con un Arduino viejo regular y automáticamente enviarlo a la nube. Pero ¿qué hacer después de que sus datos
Registro de datos con base de Spark + Google Drive

Registro de datos con base de Spark + Google Drive

El núcleo de la chispa, es muy fácil de conectar su proyecto a Internet de las cosas. Usted puede utilizar casi cualquier sensor que funciona con un Arduino viejo regular y automáticamente enviarlo a la nube. Pero ¿qué hacer después de que sus datos

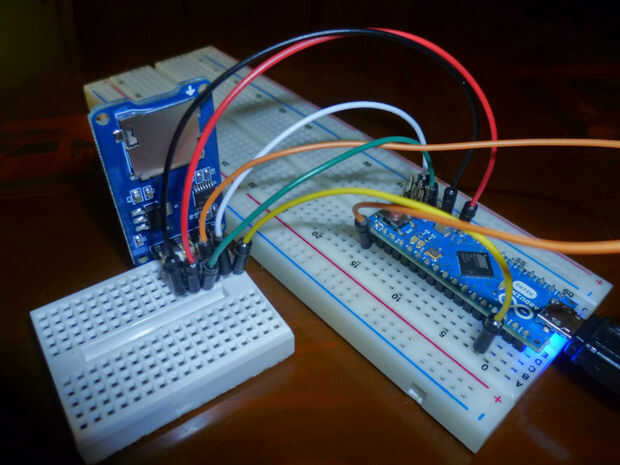

Arduino Nano: Registrar información de GPS a la tarjeta MicorSD con Visuino
