Paso 5: Datos adquisición módulo caja

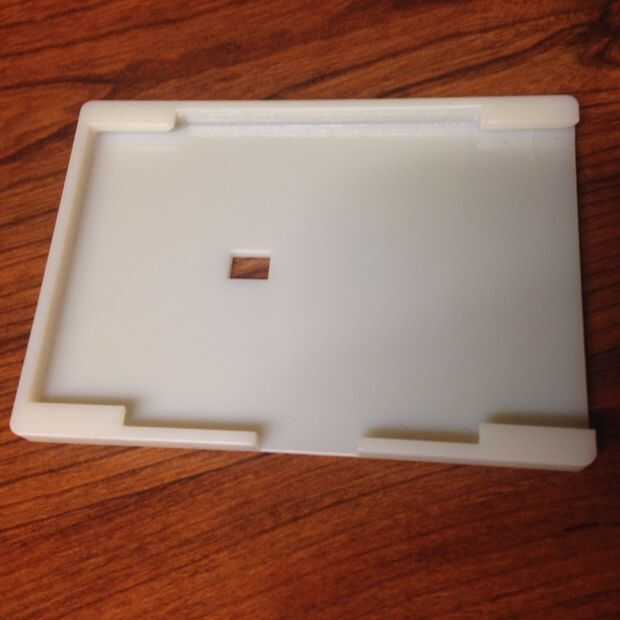

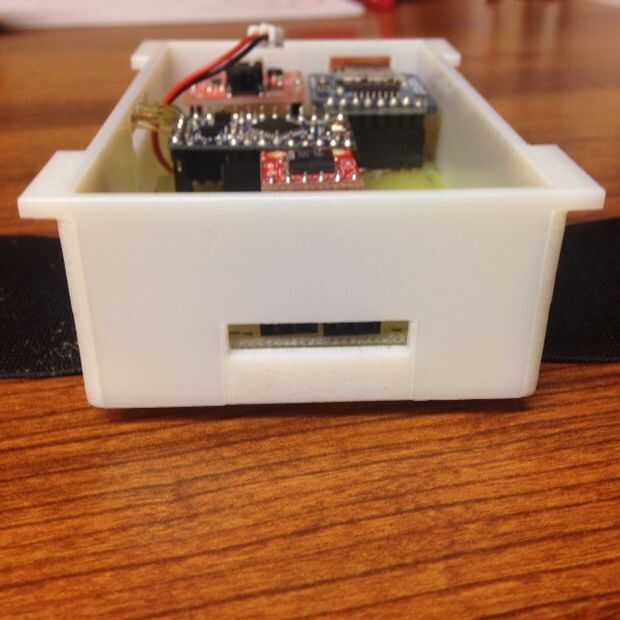

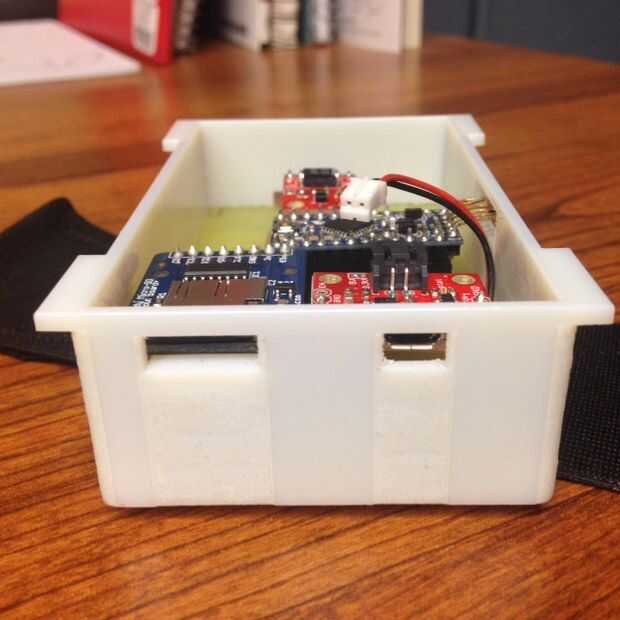

Unido son los dos. Ficheros STL para 3D impresión la tapa y el recinto principal. La tapa se desliza encima de la caja para proteger la electrónica interior. Grandes recortes en el exterior del recinto permite conexiones y acceso a la tarjeta micro SD, las conexiones del cabezal sensor, conexión de FTDI y puerto micro USB para cargar.

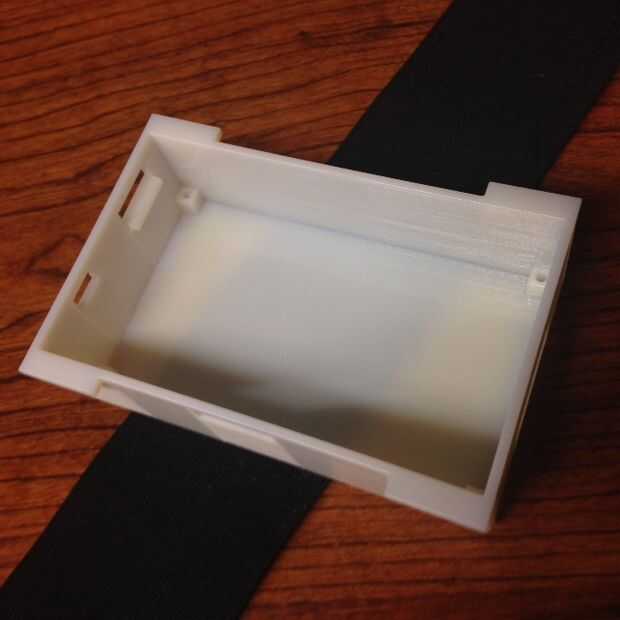

Puesto que este era mi primer prototipo y el primer modelo 3D en SolidWorks, la ubicación de los orificios de tornillo en el interior del recinto no fue colocada en la posición correcta. Se supone para proporcionar un lugar para fijar el tablero del PWB en el recinto, sin embargo estaban demasiado cerca de las esquinas de la PCB para ser perforado. El tablero del PWB es ligeramente más pequeño que el interior del recinto, así ligeramente sonajeros dentro del recinto ya que no está enroscada. Ajustes adicionales para el diseño de la carcasa pueden modificarse en el futuro.
PASO 1:
Imprimir mediante una impresora 3D modelo.
PASO 2:
Limpie el material de apoyo impreso 3D con chorro de agua.
PASO 3:

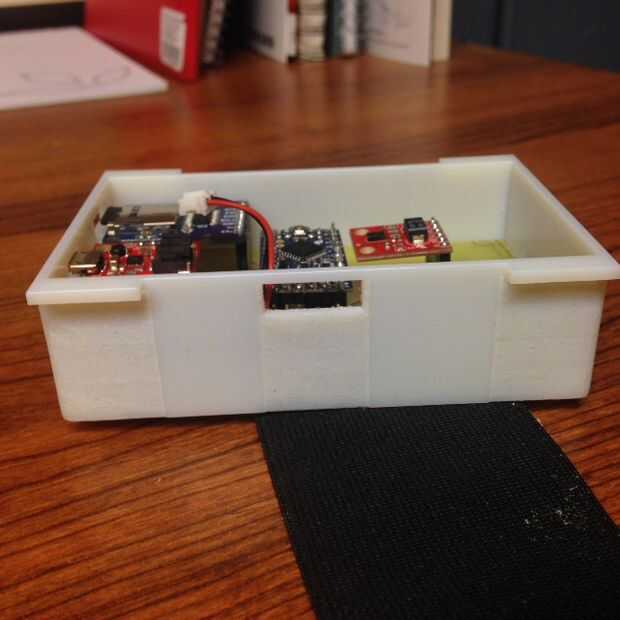

Lugar PCB Junta interior recinto
PASO 4:

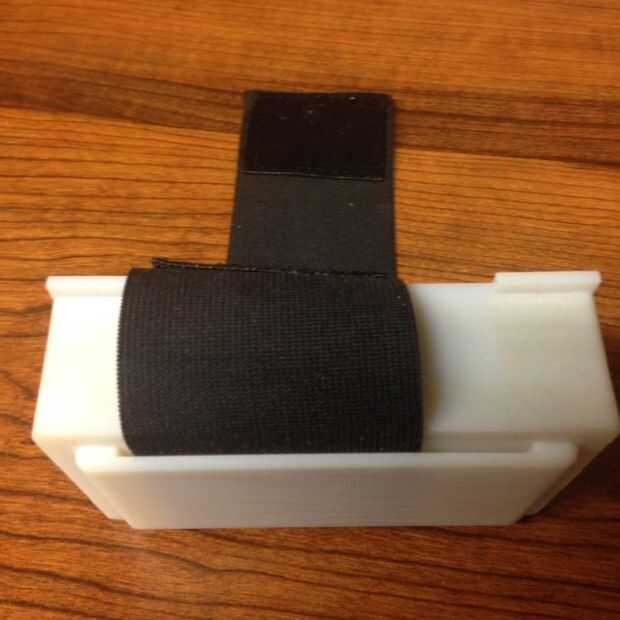

Deslice en la venda de elástico cosido con velcro en la ranura de la parte posterior de la caja.
