Reemplazo del tubo fluorescente del LED (5 / 8 paso)

Paso 5: Añadir resistencias y rieles

a continuación, coge su bolsa de resistencias de 2,7 ohmios 1/4 watt. Corte un lado de la resistencia de hasta 1/4" y recortar el lado (-) de la tripleta de LED hasta 1/4". Soldadura acortaron los dos conductores. Repita hasta que todos los tríos de LEDs tienen una resistencia. La razón de que esta resistencia es de 2,7 ohms es debido al actual circuito de regulación. El LM334 (el componente principal en el regulador de corriente) tiene una tensión de referencia de 64 mV. Cálculo de ley de ohmio simple puede determinar este valor de resistencia. 2,7 ohmios asegura que cada LED obtiene exactamente 23.5 mA.

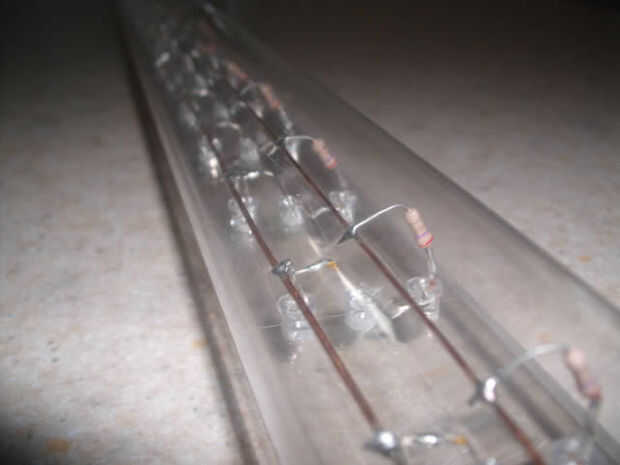

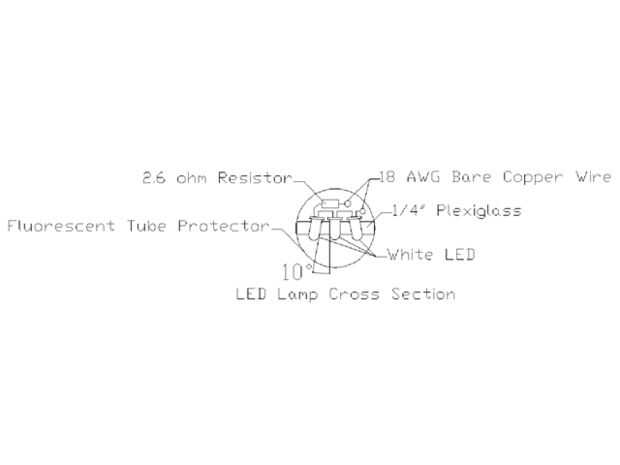

Tomar algunos 18 AWG de cobre y ser soldar en su lugar a lo largo de los lados de los LEDs. Deje aproximadamente 4 pulgadas de alambre extra en cada extremo para trabajar con el final. Suponiendo que usted está comenzando con el carril positivo, mantenga el alambre de cobre contra el plomo de los LED sólo ligeramente por encima de la zona aplanada. Esta área aplanada es un pequeño "aviso" que soldar por debajo de ella puede dañar el LED, así que prueba y alojarte por encima de él. Ahora que el cobre se lleva a cabo contra este lugar, doblar el cable sobre el alambre de cobre y soldadura. Si usted es edificio el LED Modelo 87, repita este proceso 29 veces hasta todos los tríos de LED tienen un lazo en el riel de alimentación. Repita este proceso para las resistencias. Las resistencias no tienen una "marca de seguridad", así que trate y se mantengan por lo menos 1/4 pulgada lejos de la resistencia al soldar. Usted notará un ángulo de 10 grados en los LEDs en esta sección. Este es un diseño ideal que podría hacer sin un difusor de la lámpara. Sin embargo, este ángulo no es un requisito. Es difícil de perforar ángulos precisos en el plexiglás. En los focos que fueron construidos, el ángulo fue omitido y los agujeros fueron perforados simplemente directo.
