Reemplazar la pantalla LCD de su cámara Exilim de Casio

como idiotas más completas, tomé mi Casio Exilim EX-S500 a nuestra fiesta de Navidad de la empresa en el Condado de Hall, en el Banco del sur, Londres. Allí, sentí la necesidad de mantener en mi bolsillo mientras disfrutaba las Cocheses de choque.

Como la mayoría de las cámaras, roto en pedazos minúsculos.

Lo afortunado fue que sólo la pantalla se rompió, o de hecho, sólo la parte de panel de LCD de la pantalla se rompió. El panel luminiscente electro (ELP) era ileso, como era la cubierta de plástico y cubierta para el resto de la cámara. Por lo tanto, fregó ebay para otro S500 roto con una pantalla de trabajo.

Una búsqueda ebay bueno de esto es "Casio Exilim S500 repuestos o reparaciones". No había realmente ninguna, así que busqué modelos que (con un pequeño examen) eran conocidos por usar la misma pantalla. Pujar y ganó una Casio Exilim S600 que fue muy maltratada y tenían un mecanismo de enfoque roto. Buena pantalla aunque!

Tan pronto como llegó, volvió a comprobar la pantalla y luego ajuste al tomar pedazos de salir la pantalla.

Los pasos involucrados en esto son, de la memoria:

1. Afloje todos los tornillos pequeños en la parte inferior, el conectado a la correa y el uno en el lado opuesto de la correa.
2. la placa trasera del estallido. Cuidado con esa pantalla!
3. Utilice un destornillador para Premio la caja del contraluz del LCD apagado el interior plateado que cubre la parte posterior de la cámara de metal. Utilice un destornillador muy delgado o algo muy plano - es pegamento fuerte y se dobla bastante preocupante.
4. voltea la cámara y retire con cuidado la placa frontal en el lado del objetivo. La cámara ahora es de flexible en el centro.
5. Localice los cables de luz de fondo (una negra y una blanca) y la de soldadura de la Junta.
6. Tire de los cables blanco y negro a través de al otro lado y mover la pantalla a un lado.

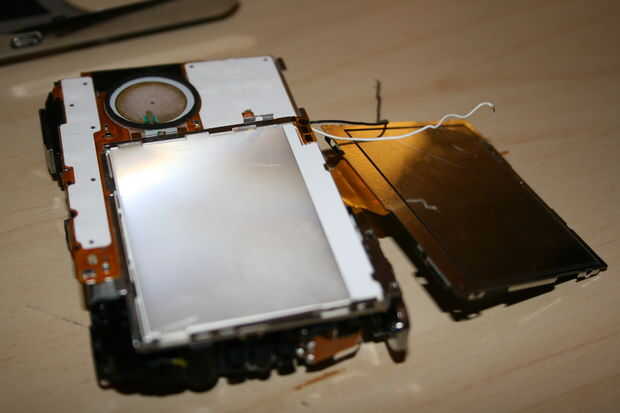

Ahora debería tener algo como esto (en realidad llevó a la pantalla sola apagado en esta foto pero es mejor quitar la carcasa entera):
